5.4 MONTAGE KLAPPUNGSGESTÄNGE
Das Klappungsgestänge für den Seitenrahmen besteht
aus Blechteilen, Distanzhülsen sowie Schrauben und
Muttern. Sehen Sie sich dafür Abbildung 25 für einen
detaillierten Überblick an.
Fertig montiert soll es dann so aussehen wie in
Abbildung 24.

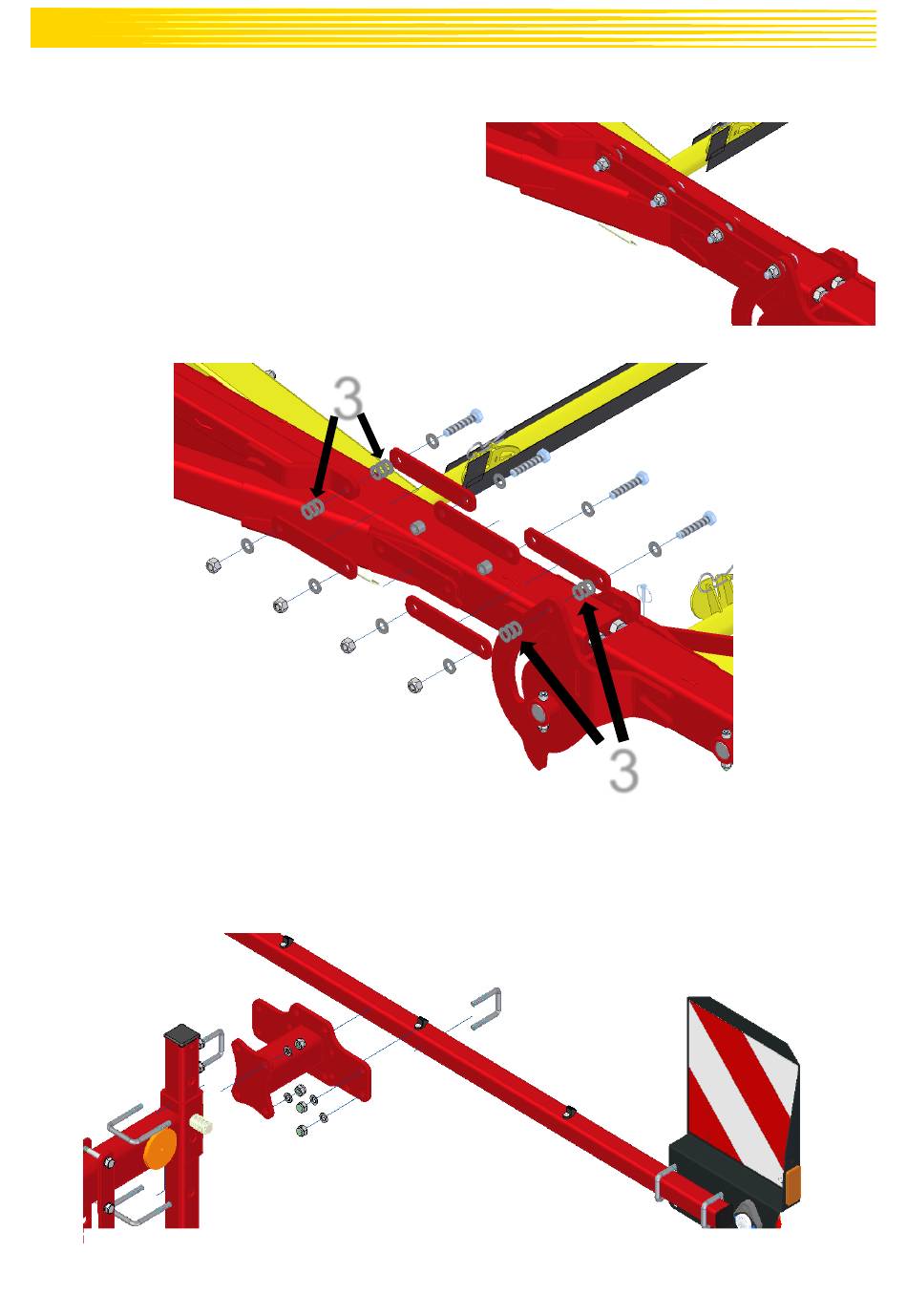

Abbildung 25: Klappungsgestänge für Seitenrahmen explosionsartig dargestellt
5.5

MONTAGE BELEUCHTUNG AS 900 M1 SCHERENKLAPPUNG

Für die Montage der Beleuchtung im Heck montieren Sie die Verlängerung direkt an die Halterung der
Abstellstütze. Die Beleuchtungshalterung wird dann an die Verlängerung angeschraubt (Abbildung 26).
Abbildung 26: Montage Beleuchtung AS 900 M1 Scherenklappung
Abbildung 24: Klappungsgestänge für Seitenrahmen
3
x
3
x
13
