AS 900 M1 SCHERENKLAPPUNG

Bevor mit der Montage begonnen werden kann, entfernen Sie das mitgelieferte Zubehör wie in Abbildung
3 & Abbildung 4 ersichtlich, vollständig vom Striegel. Anschließend klappen Sie den Ackerstriegel auf und
stellen diesen waagrecht am Boden mittels Tasträder in Front und Abstellstützen im Heck ab.

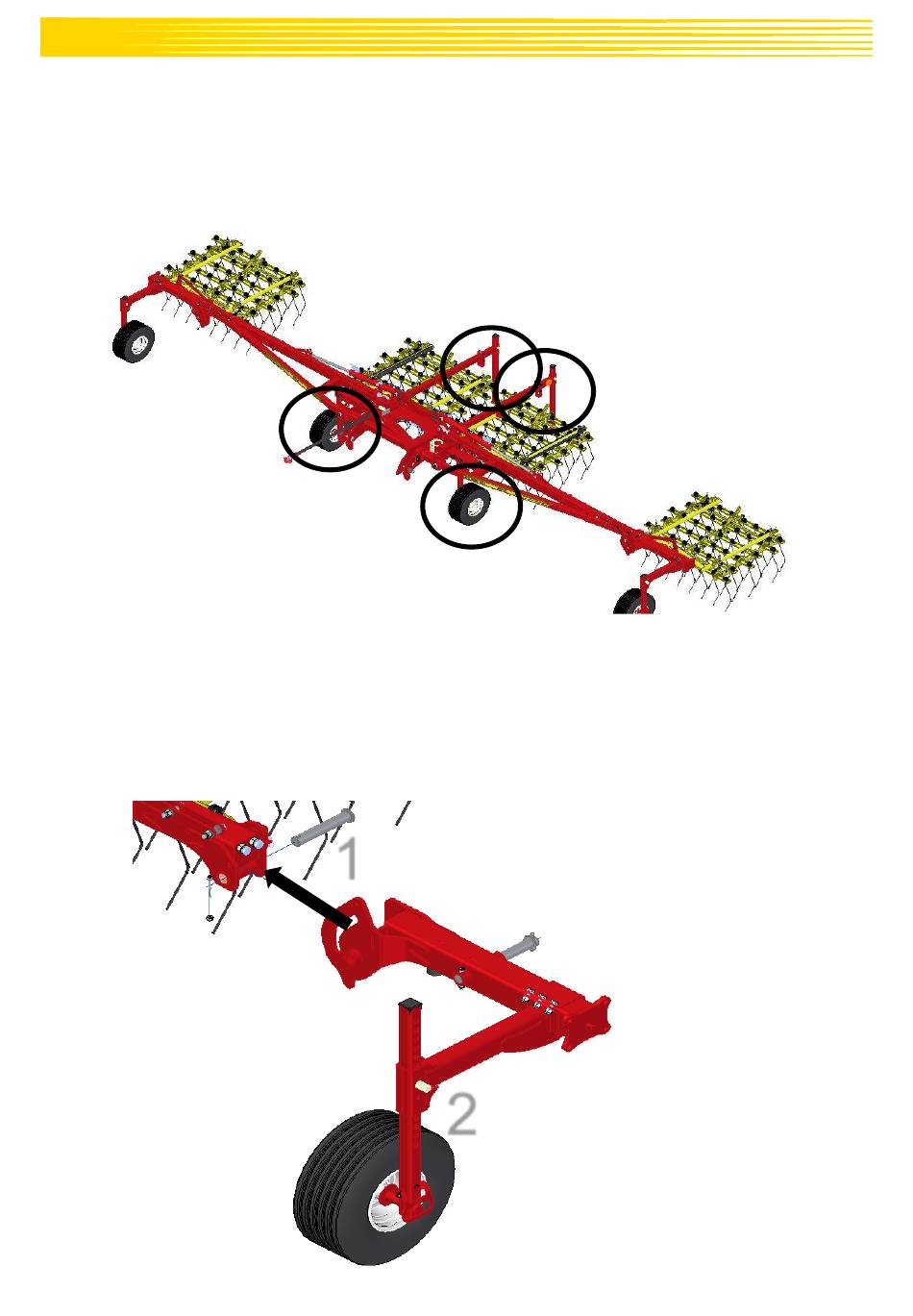

Abbildung 19: AS 900 Scherenklappung Auslieferzustand
5.1.1

MONTAGE SEITENRAHMEN AS 900 M1 SCHERENKLAPPUNG

Montieren Sie zuerst die Seitenrahmenverlängerung am Hauptrahmen. Diese wird mittels Bolzen, siehe
Abbildung 20 (1), fixiert. Anschließend montieren Sie die Tasträder in derselben Position wie die Tasträder
am Mittelrahmen (2).
Abbildung 20: Montage Seitenrahmen am Hauptrahmen vom AS 900 M1 Scherenklappung
1
2
11
