Montage Klappungsgestänge & Striegelfeld; Einhängen Des Striegelfeldklappungsgestänges - APV AS 600 M1 Montageanleitung

5.2 MONTAGE KLAPPUNGSGESTÄNGE & STRIEGELFELD
Montieren Sie die Halterung für das Klappungsgestänge sowie die einzelnen Blechprofile der Klappung

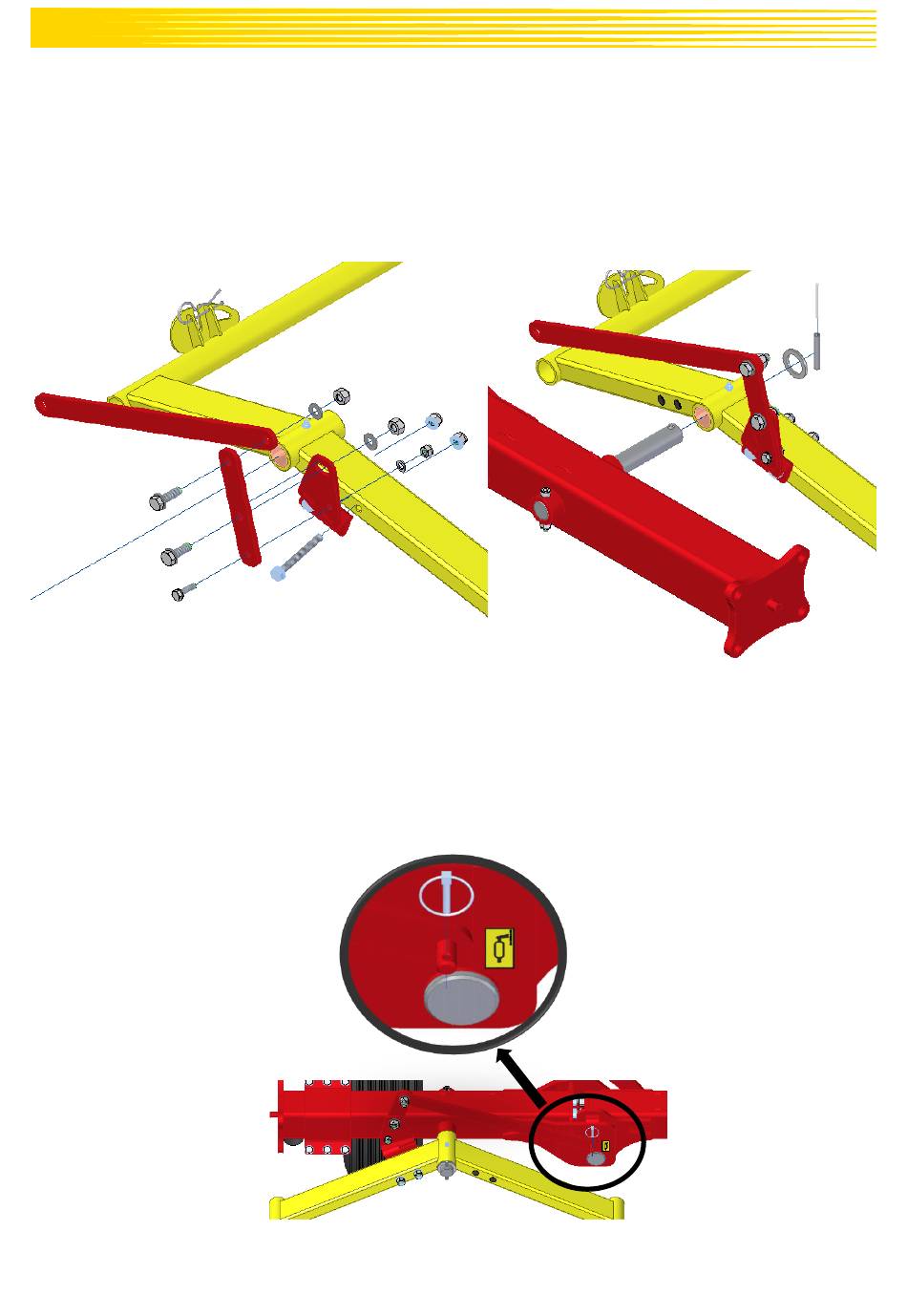

wie in Abbildung 21.
Anschließend schieben Sie die Striegelfeldgabel auf den Bolzen und sichern diese mit der Beilagscheibe
und den Beiden Hohlstiften, wie in Abbildung 22 gezeigt, gegen Verlust ab.
Abbildung 21: Montage Klappungsgestänge
5.3 EINHÄNGEN DES STRIEGELFELDKLAPPUNGSGESTÄNGES
Befestigen Sie das Klappungsgestänge des Striegelfeldes wie in Abbildung 23 mittels Klappsplint.
12
Abbildung 23: Klappungsgestänge einhängen Striegelfeld
Abbildung 22: Montage Striegelfeld
