Montage Anbaubock Und Befülltreppen Für Sägerät - APV PS 120 M1 Aufbauanleitung

Inhaltsverzeichnis
1 Diese Teile müssen vorhanden sein ................................................................................................... 2
2 Aufbau PS 120-500 M1/M2 .................................................................................................................... 2
2.1 Montage Anbaubock und Befülltreppen für Sägerät .................................................................. 2
2.2 PS – Montage ............................................................................................................................. 4
3 Prallblechmontage und Schlauchverlegung ...................................................................................... 4
3.1 Prallblechmontage ...................................................................................................................... 4
3.2 Schlauchverlegung ..................................................................................................................... 4
1 Diese Teile müssen vorhanden sein
•
•
07015-2-074
•
07015-2-073
•
07015-2-014
2 Aufbau PS 120-500 M1/M2
2.1 Montage Anbaubock und Befülltreppen für Sägerät
•

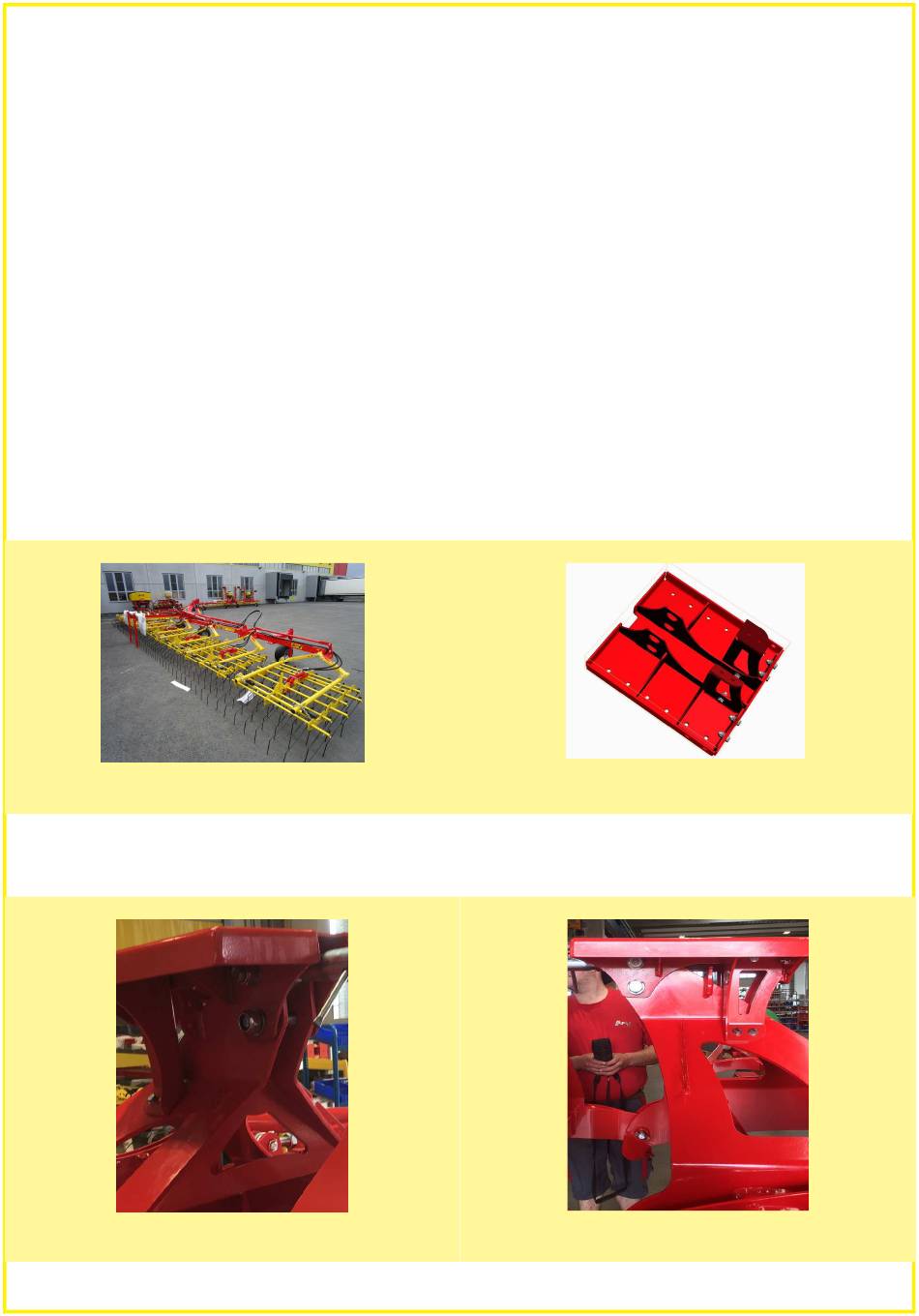

AS 1200 M1 auseinanderklappen (Abbildung 1).
•
Montieren Sie die 2 Blechprofile an die PS Halterung ABK AS1200 (Abbildung 2).
Abbildung 1
•
Montieren Sie das ABK AS1200 PS120-500 an den Anbaubock des AS 1200 (Abbildungen 3 und
4).
Abbildung 3
Seite 2
PS 120 – 500 M1/M2 H 16 A
Anbaubock für Sägerät
ABK AS1200 PS120-500 für Anbaubock
Befülltreppe für AS 1200
1 Stk
1 Stk
1 Stk
1 Stk
Abbildung 2
Abbildung 4
