DE

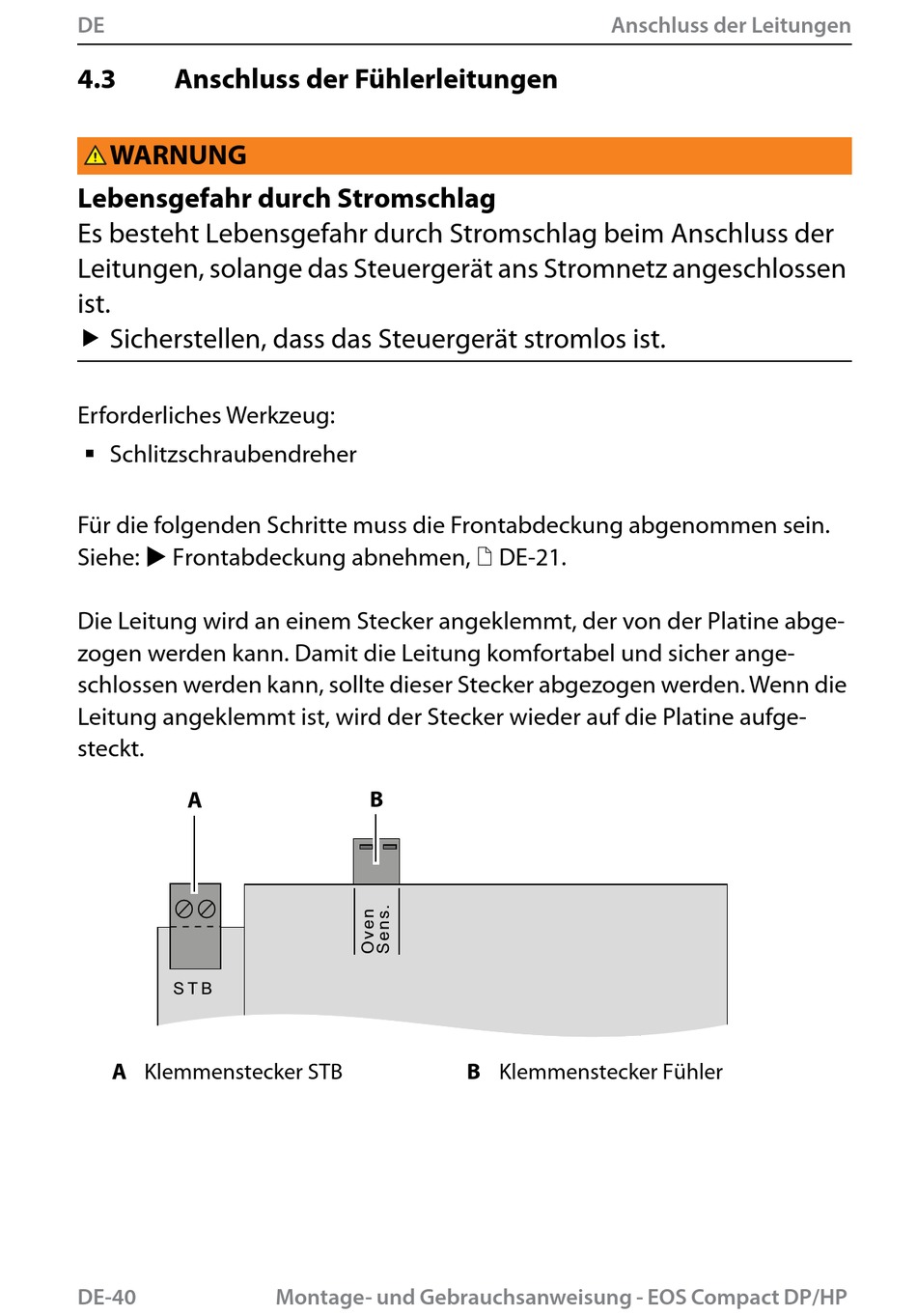

Anschluss der Leitungen
4.3
Anschluss der Fühlerleitungen
WARNUNG
Lebensgefahr durch Stromschlag
Es besteht Lebensgefahr durch Stromschlag beim Anschluss der
Leitungen, solange das Steuergerät ans Stromnetz angeschlossen
ist.
Sicherstellen, dass das Steuergerät stromlos ist.
Erforderliches Werkzeug:
Schlitzschraubendreher
Für die folgenden Schritte muss die Frontabdeckung abgenommen sein.
Siehe: Frontabdeckung abnehmen, DE-21.
Die Leitung wird an einem Stecker angeklemmt, der von der Platine abge-
zogen werden kann. Damit die Leitung komfortabel und sicher ange-
schlossen werden kann, sollte dieser Stecker abgezogen werden. Wenn die
Leitung angeklemmt ist, wird der Stecker wieder auf die Platine aufge-
steckt.
B
A
S T B
A Klemmenstecker STB
B Klemmenstecker Fühler
DE-40
Montage- und Gebrauchsanweisung - EOS Compact DP/HP
