Montage
3
Montage
3.1
Verlegung der Leitungen
Vor der Montage des Steuergerätes sollten bereits alle Leitungen verlegt
sein. Die Anschlüsse können nach der Montage aufgesteckt werden, da die
Frontabdeckung des Steuergerätes abnehmbar ist.
HINWEIS
Störung der Elektronik
Eine gemeinsame Verlegung von Daten- und Netzleitungen kann
zu Störungen der Elektronik führen, z. B. weil der Fühler nicht er-
kannt wird.
Die Fühlerleitungen nicht zusammen mit Netzleitungen verle-
gen.
Getrennt Kabelkanäle verlegen.
Datenleitungen müssen so verlegt und angeschlossen werden, dass sie
nicht offen zugänglich sind. Sie sollten zwischen der Isolierung und der
Außenwand der Kabinen verlegt werden. Die Isolierung der Kabine muss
so ausgelegt sein, dass im Bereich der Kabelverlegung keine Temperaturen
über 65 °C auftreten können.
Wenn die Datenleitungen außen an der Wand verlegt werden, sollten sie
durch einen Kabelkanal geschützt sein.

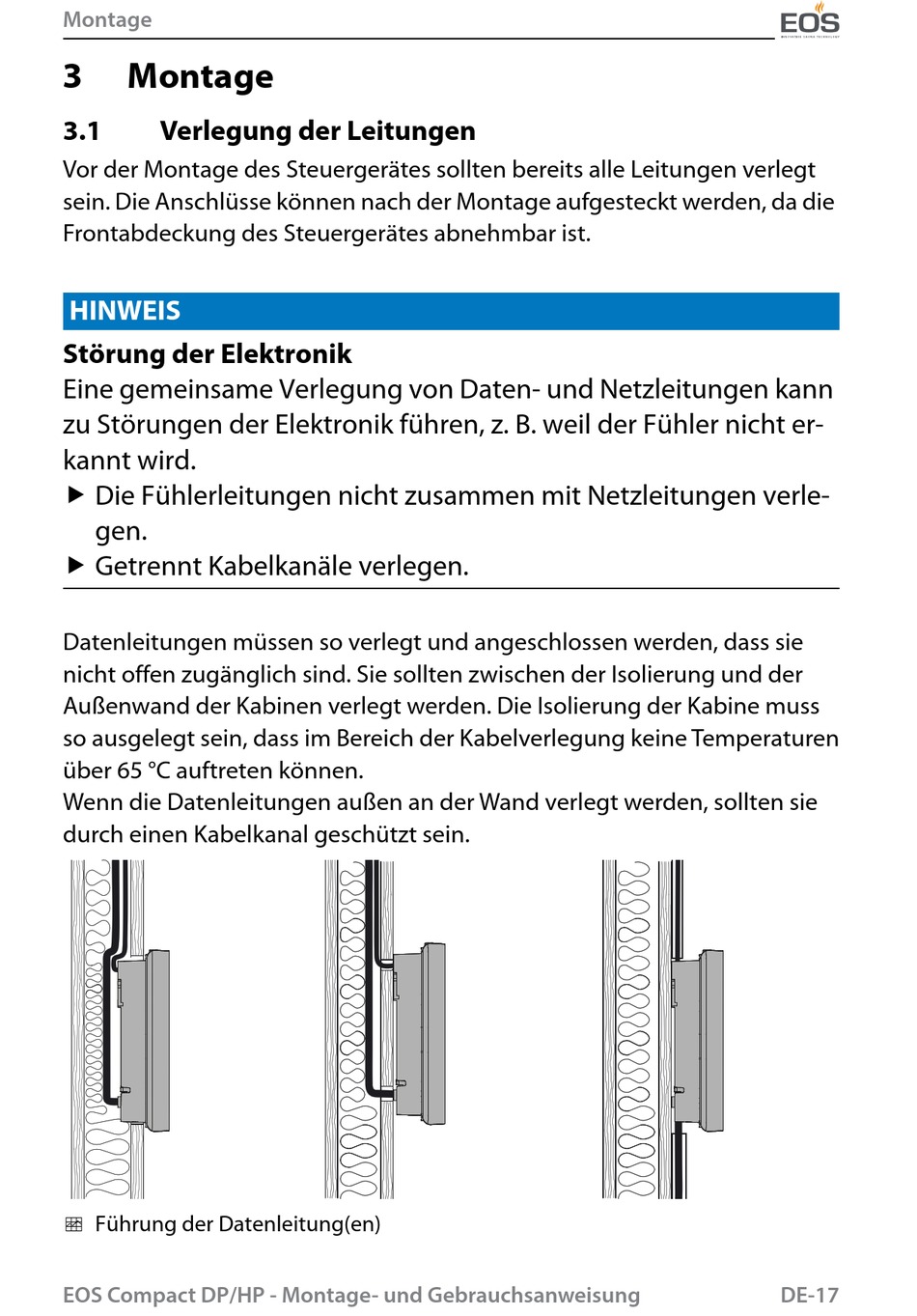

Führung der Datenleitung(en)
EOS Compact DP/HP - Montage- und Gebrauchsanweisung
DE-17
