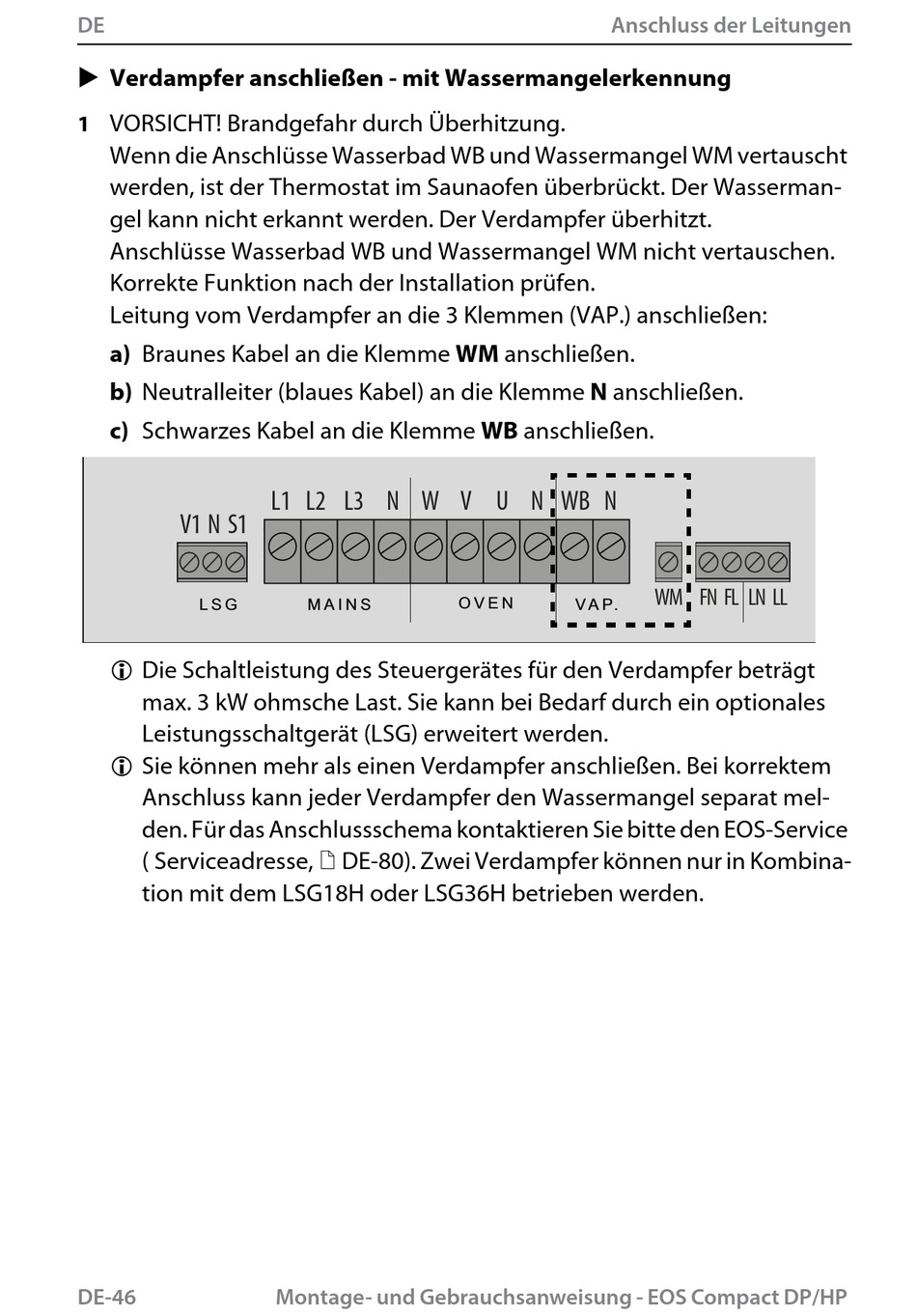

Verdampfer anschließen - mit Wassermangelerkennung
VORSICHT! Brandgefahr durch Überhitzung.
1
Wenn die Anschlüsse Wasserbad WB und Wassermangel WM vertauscht
werden, ist der Thermostat im Saunaofen überbrückt. Der Wasserman-
gel kann nicht erkannt werden. Der Verdampfer überhitzt.
Anschlüsse Wasserbad WB und Wassermangel WM nicht vertauschen.
Korrekte Funktion nach der Installation prüfen.
Leitung vom Verdampfer an die 3 Klemmen (VAP.) anschließen:
a) Braunes Kabel an die Klemme WM anschließen.
b) Neutralleiter (blaues Kabel) an die Klemme N anschließen.
c) Schwarzes Kabel an die Klemme WB anschließen.
V1 S1
N
L S G
Die Schaltleistung des Steuergerätes für den Verdampfer beträgt
max. 3 kW ohmsche Last. Sie kann bei Bedarf durch ein optionales
Leistungsschaltgerät (LSG) erweitert werden.
Sie können mehr als einen Verdampfer anschließen. Bei korrektem
Anschluss kann jeder Verdampfer den Wassermangel separat mel-
den. Für das Anschlussschema kontaktieren Sie bitte den EOS-Service
( Serviceadresse, DE-80). Zwei Verdampfer können nur in Kombina-
tion mit dem LSG18H oder LSG36H betrieben werden.
DE-46
L1 L2 L3 N
W V U N WB
M A I N S
Montage- und Gebrauchsanweisung - EOS Compact DP/HP
Anschluss der Leitungen
N
O V E N
V A P.
WM
FN
FL
LN
LL
