DE
4.1

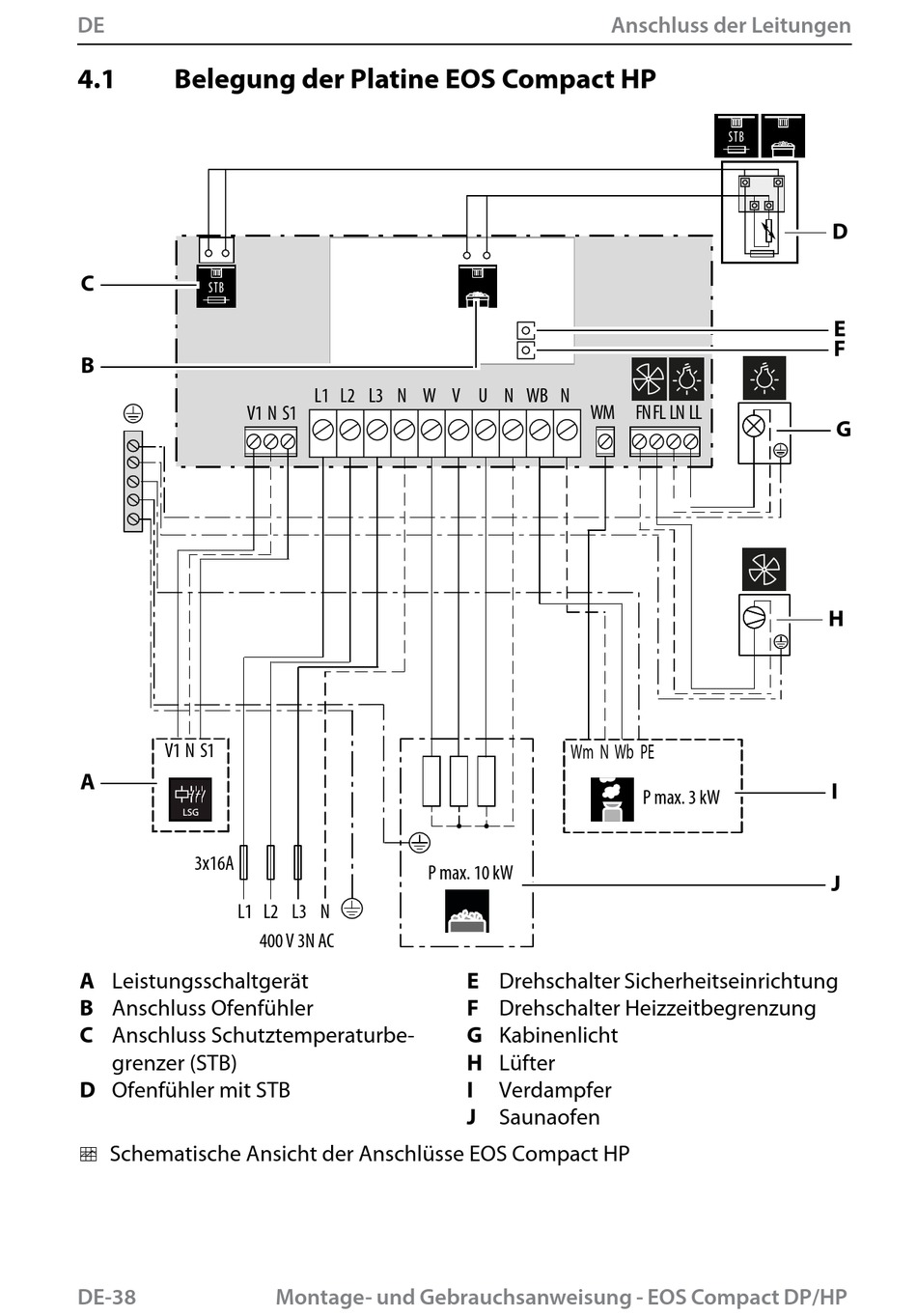

Belegung der Platine EOS Compact HP
C
STB
B
V1 S1
V1 S1
N
A
LSG
3x16A
L1 L2 L3 N
A Leistungsschaltgerät
B Anschluss Ofenfühler
C Anschluss Schutztemperaturbe-
grenzer (STB)
D Ofenfühler mit STB
Schematische Ansicht der Anschlüsse EOS Compact HP
DE-38
L1 L2 L3 N
W V U N WB
N
P max. 10 kW
400 V 3N AC
Montage- und Gebrauchsanweisung - EOS Compact DP/HP
Anschluss der Leitungen
N
WM FN FL LN LL
Wm N
Wb PE
E Drehschalter Sicherheitseinrichtung
F Drehschalter Heizzeitbegrenzung
G Kabinenlicht
H Lüfter
I
Verdampfer
J Saunaofen
STB
P max. 3 kW
D
E
F
G
H
I
J
