Kabinenlicht Anschließen; Lüfter Anschließen - EOS Compact DP Montage- Und Gebrauchsanweisungen

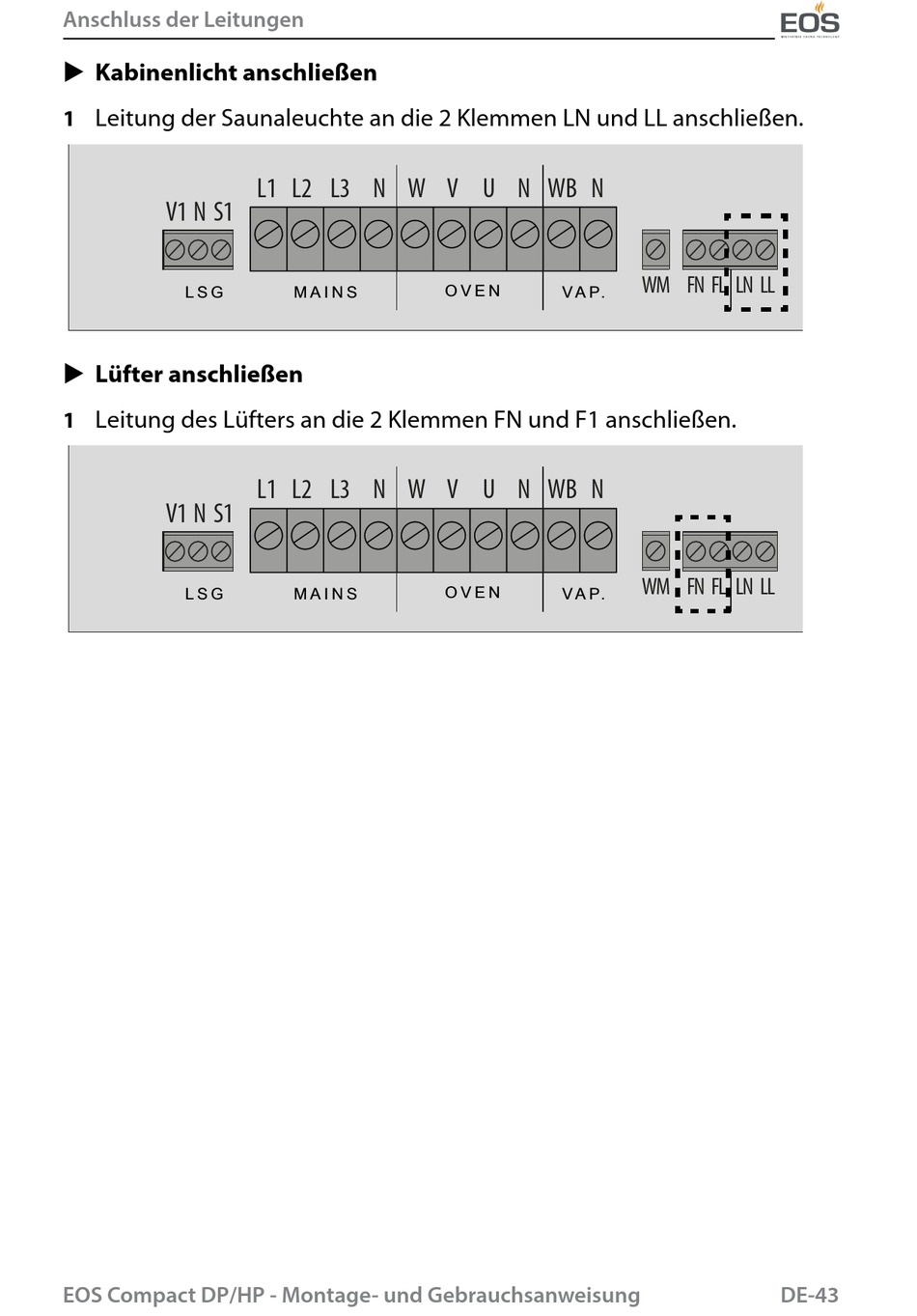

Anschluss der Leitungen
 Kabinenlicht anschließen
Leitung der Saunaleuchte an die 2 Klemmen LN und LL anschließen.
1
V1 S1 N
L S G
 Lüfter anschließen
Leitung des Lüfters an die 2 Klemmen FN und F1 anschließen.
1
V1 S1 N
L S G
EOS Compact DP/HP - Montage- und Gebrauchsanweisung
L1 L2 L3 N W V U N WB
M A I N S
L1 L2 L3 N W V U N WB
M A I N S
N
O V E N
V A P.
N
O V E N
V A P.
WM FN FL LN LL
WM FN FL LN LL
DE-43
