DE
A
B
A Kabinendecke
B Gehäuse Ofenfühler

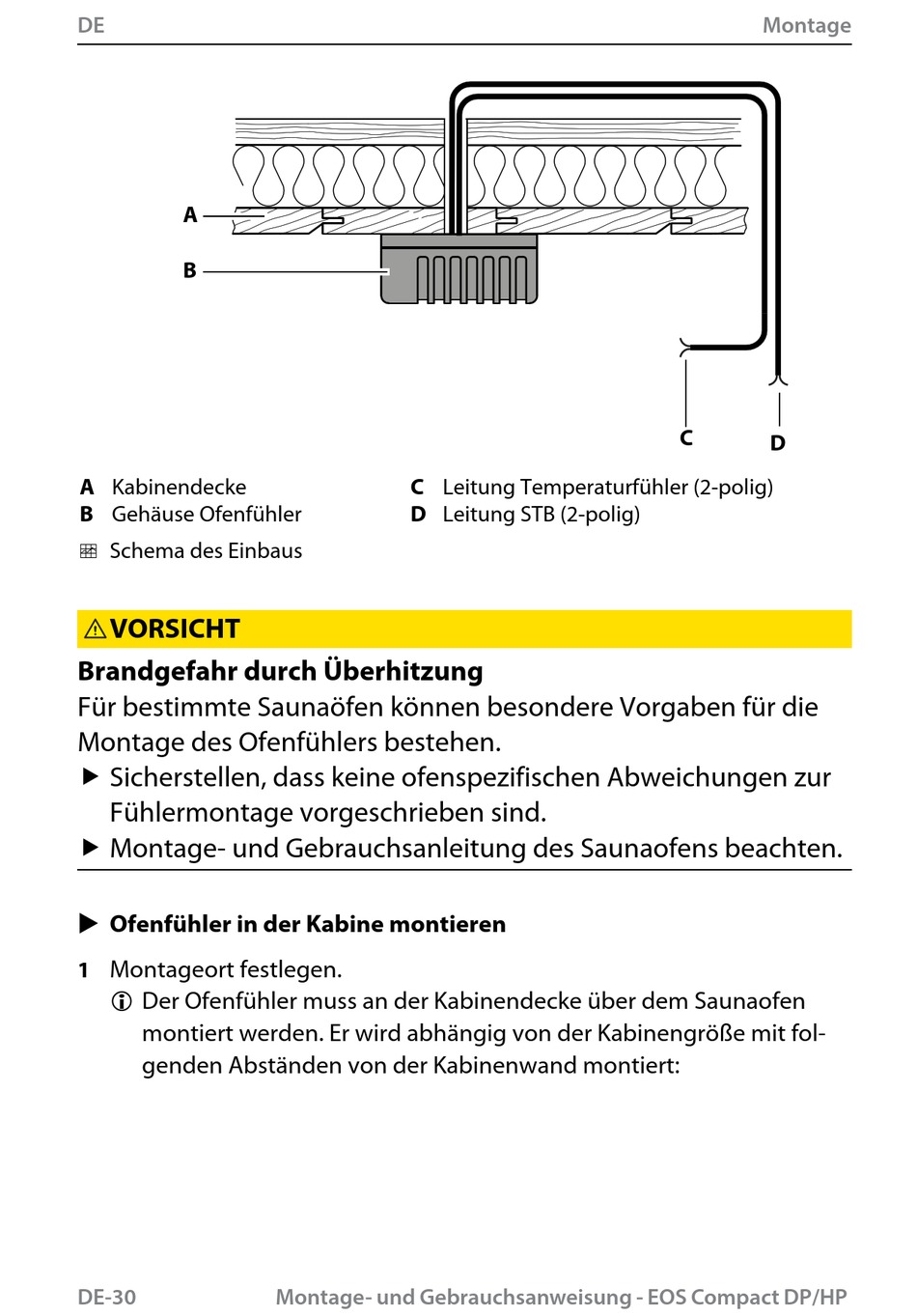

Schema des Einbaus
VORSICHT
Brandgefahr durch Überhitzung
Für bestimmte Saunaöfen können besondere Vorgaben für die
Montage des Ofenfühlers bestehen.
Sicherstellen, dass keine ofenspezifischen Abweichungen zur
Fühlermontage vorgeschrieben sind.
Montage- und Gebrauchsanleitung des Saunaofens beachten.
Ofenfühler in der Kabine montieren
Montageort festlegen.
1
Der Ofenfühler muss an der Kabinendecke über dem Saunaofen
montiert werden. Er wird abhängig von der Kabinengröße mit fol-
genden Abständen von der Kabinenwand montiert:
DE-30
C Leitung Temperaturfühler (2-polig)
D Leitung STB (2-polig)
Montage- und Gebrauchsanweisung - EOS Compact DP/HP
Montage
C
D
