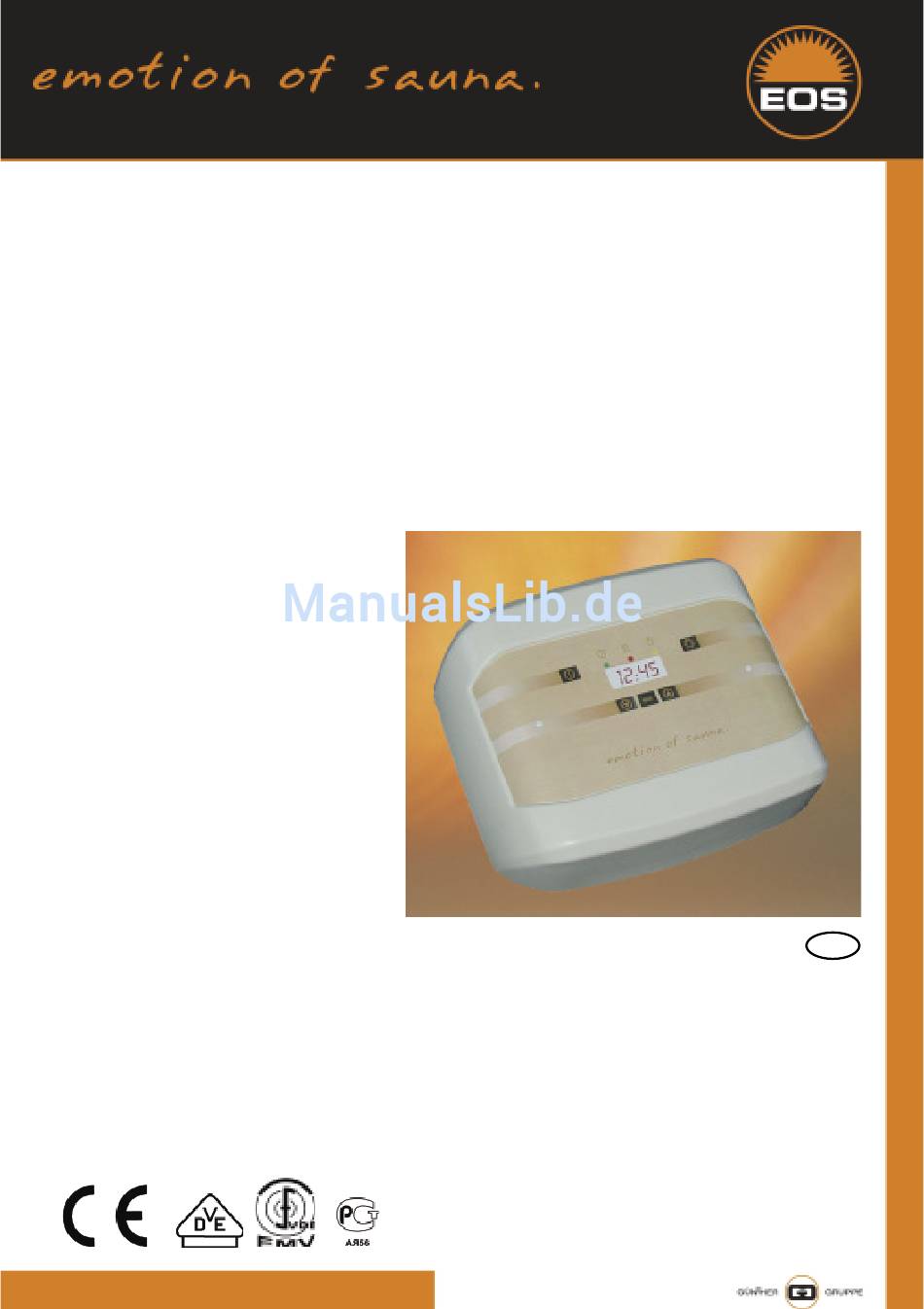

- Seite 1 Gebrauchsanweisung Manual ECON A2 Made in Germany IP x4 Druck Nr. 29343279de / - 22.08...
-
Seite 2: Inhaltsverzeichnis
Deutsch Inhalt Lieferumfang ......................3 Technische Daten ....................3 Allgemeine Hinweise zum Saunabaden ..............4 Allgemeine Sicherheitsbestimmungen ..............5 Montage des Steuergerätes ...................6 Wandbefestigung ....................6 Elektroanschluss ....................7 Anschluss des Saunaofens ................8 Anschluss der Saunaleuchte ................8 Anschluss der Fühlerleitungen ................9 Montage des Ofenfühlers ..................9 Erstes Einschalten des Steuergerätes ..............11 Inbetriebnahme der Saunaanlage ................11 Finnischer Betrieb ...................11 Ausschalten der Saunaanlage ................11... -
Seite 3: Lieferumfang
Lieferumfang (Änderungen vorbehalten) Zum Lieferumfang des Steuergerätes gehört: 1. Ofenfühlerplatine mit Übertemperatursicherung, KTY-Fühler mit Fühlergehäuse, zwei Stück Be- festigungsschrauben 3 x 25 mm und Fühlerkabel ca. 1,7 m lang. 2. Plastikbeutel mit drei Befestigungsschrauben 4 x 20 mm. 3. Ersatz-Übertemperatursicherung Technische Daten Nennspannung: 400 V 3 N 50 Hz AC... -
Seite 4: Allgemeine Hinweise Zum Saunabaden
Allgemeine Hinweise zum Saunabaden Sehr geehrter Kunde, mit diesem Sauna-Steuergerät haben Sie Aus Sicherheitsgründen ist der Temperatur- ein hochwertiges elektronisches Gerät er- fühler mit der Übertemperatursicherung im worben, welches nach den neuesten Nor- Bereich über dem Ofen an der Kabinende- men- und Güterichtlinien entwickelt und ge- cke angeordnet, da sich hier üblicherweise fertigt wurde. -
Seite 5: Allgemeine Sicherheitsbestimmungen
Allgemeine Sicherheitsbestimmungen • Dieses Gerät ist nicht dafür bestimmt, • Die Anlage muss bei allen Installations- durch Personen (einschließlich Kinder) und Reparaturarbeiten allpolig vom Netz- mit eingeschränkten physischen, senso- getrennt werden, d.h. Sicherungen bzw. rischen oder geistigen Fähigkeiten oder Hauptschalter ausschalten. mangels Erfahrung und/oder mangels •... -
Seite 6: Montage Des Steuergerätes
Montage des Steuergerätes sehenen Durchführungen und schrauben Sie das Gehäuseunterteil in den beiden Wandbefestigung unteren Bohrungen fest an die Kabinen- wand. Abb. 4 Das Steuergerät darf nur außerhalb der Ka- bine montiert werden. Als Montageort wäh- len Sie zweckmäßigerweise die Kabinen- wand an deren Innenseite der Saunaofen befestigt ist. -
Seite 7: Elektroanschluss
Elektroanschluss Befestigungslöcher oberes Befestigungsloch Der elektrische Anschluss darf nur von einem zugelasse- nen Elektroinstallateur unter Beach- tung der Richtlinien des örtlichen En- ergieversorgungsunternehmens und des VDE durchgeführt werden. Wir weisen Sie daher bereits jetzt darauf hin, dass im Falle eines Garantiean- spruches eine Kopie der Rechnung des ausführenden Elektrofachbetrie- bes vorzulegen ist. -
Seite 8: Anschluss Des Saunaofens
Anschluss des Saunaofens Achtung: Schließen Sie immer den Nulleiter (N) des Saunao- fens an. Den Saunaofen und den Verdampfer ent- sprechend der Montageanleitung des Her- stellers vor die Lufteintrittsöffnung montie- ren. Die Silikonleitung durch die Leerrohre zum Steuergerät führen und an den entspre- chenden Klemmen nach Schaltplan an- schließen. -
Seite 9: Anschluss Der Fühlerleitungen
Anschluss der Fühlerleitungen 2. Bohren Sie dafür ein Loch für die Kabel- durchführung, vorzugsweise in die Mitte Die Fühler- und Netzleitungen sollten nicht eines Profi lbrettes. zusammen verlegt oder durch eine gemein- 3. Führen sie die Fühlerkabel durch das ge- same Durchführung geführt werden. -
Seite 10: Bedienung
Auf den nun folgenden Seiten wollen wir Sie mit den Bedienelementen und Funktionen Ihrer Saunasteuerung vertraut machen. Die Skizzen neben dem Text zeigen die jeweils sichtba- ren Anzeigen der Steuerung. Die Zeichen bedeuten, dass der so eingerahmte Teil der Anzeige blinkt. Nach kurzer Zeit werden Sie sicherlich in der Lage sein Ihre Saunasteuerung im vollen Umfang zu Nutzen. -
Seite 11: Erstes Einschalten Des Steuergerätes
Erstes Einschalten des Steuergerätes Nachdem Sie alle Anschlüsse noch einmal überprüft haben -achten Sie darauf, dass der Geräteschalter in der Schaltstellung I ist - nehmen Sie das Gerät ans Netz, indem Sie die Sicherungen bzw. den Hauptschalter einschalten. Nach dem Einschalten blinkt die Uhrzeit. 12:00 Mit den Tasten können Sie jetzt die... -
Seite 12: Ein-, Ausschalten Der Saunaleuchte
Ein-, Ausschalten der Saunaleuchte Durch drücken der - Taste kann die Ka- binenbeleuchtung ein- oder ausgeschaltet 15:00 werden. In der Anzeige leuchtet zusätzlich die gelbe Licht -LED wenn die Beleuchtung eingeschaltet ist. Ändern der voreingestellten Parameter Um die voreingestellten Parameter für Temperatur zu ändern, muß die Saunaanlage ausgeschaltet sein. -
Seite 13: Starten Mit Zeitvorwahl
Möglichkeit 1: Sie möchten die Sauna gleich nutzen Drücken Sie die - Taste. Die eingestellte Temperatur wird gespei- chert, die Sauna schaltet ein und regelt zur neu eingestellten Temperatur Möglichkeit 2: Sie möchten die Sauna später nutzen Zur Speicherung der neu eingestellten Tem- peratur drücken Sie die „MODE“... -
Seite 14: Deaktivieren Der Zeitvorwahl
Drücken Sie die „MODE“ - Taste. Die An- zeige beginnt zu blinken. 19 : 00 Mit den Tasten können Sie jetzt die gewünschte Vorwahlzeit einstellen. Bedenken Sie aber, dass die Kabine ca. 17 : 10 40-50 Minuten aufheizen muss, um ein angenehmes Klima in der Kabine zu errei- chen. -
Seite 15: Ändern Der Aktuellen Uhrzeit
Ändern der aktuellen Uhrzeit (Sommer - Winterzeit) Drücken Sie die oder Taste bis die aktuelle Uhrzeit angezeigt wird. 15:00 Drücken Sie die „MODE“ - Taste. Die An- zeige beginnt zu blinken. 15:00 Mit den Tasten können Sie jetzt die aktuelle Uhrzeiteit einstellen. 16:00 Zur Speicherung der Uhrzeit drücken Sie die „MODE“... -
Seite 16: Heizzeiterweiterung
Heizzeiterweiterung (gewerbliche Nutzung) Achtung! Die Anlage muss allpolig vom Netz getrennt werden! Im Lieferzustand ist das Steuergerät auf Jumper eine maximale Heizzeitdauer von 6 Stunden eingestellt. Diese Heizzeitbegrenzung kann auf 12 Stunden verlängert werden. Hierzu wird der Jumper gemäß nebenste- hender Skizze gesteckt. -
Seite 17: Fehlersuche / Fehlermeldungen
Fehlersuche / Fehlermeldungen Anzeige / Sym- Ursache Abhilfe ptom KTY-Sensor überprüfen (ca. 2 k Ohm bei Unterbrechung oder 20° C). Leitung (rot) und Verbindungen auf Kurzschluss im Sen- Unterbrechung oder Kurzschluss überprü- sorkreis fen. Sicherheitstemperaturbegrenzer auf Durch- Unterbrechung im gang überprüfen. Limiterkreis Leitungen(weiss) und Verbindungen über- prüfen... -
Seite 18: Recycling
Transportschäden) an unsere Service-Abteilung einzuschicken. Senden Sie das Gerät stets mit diesem ausge- Service Adresse: füllten Garantieschein ein. EOS-WERKE GÜNTHER GmbH Eventuell entstehende Beförderungskosten für Adolf-Weiß-Straße 43 die Ein- und Rücksendung können von uns nicht übernommen werden. 35759 Driedorf-Mademühlen, Germany Fon: +49 (0)2775 82-0 Außerhalb Deutschlands wenden Sie sich im... -
Seite 19: Rücksende-Verfahren (Rma) - Hinweise Für Alle Rücksendungen
Rücksende-Verfahren (RMA) – Hinweise für alle Rücksendungen! Sehr geehrte Kundin, sehr geehrter Kunde, wir wünschen Ihnen viel Freude mit den bestellten Artikeln. Für den Fall, dass Sie ausnahmsweise einmal nicht ganz zufrieden sein sollten, bitten wir Sie um genaue Beachtung der nachstehenden Ver- fahrensabläufe.
