DE

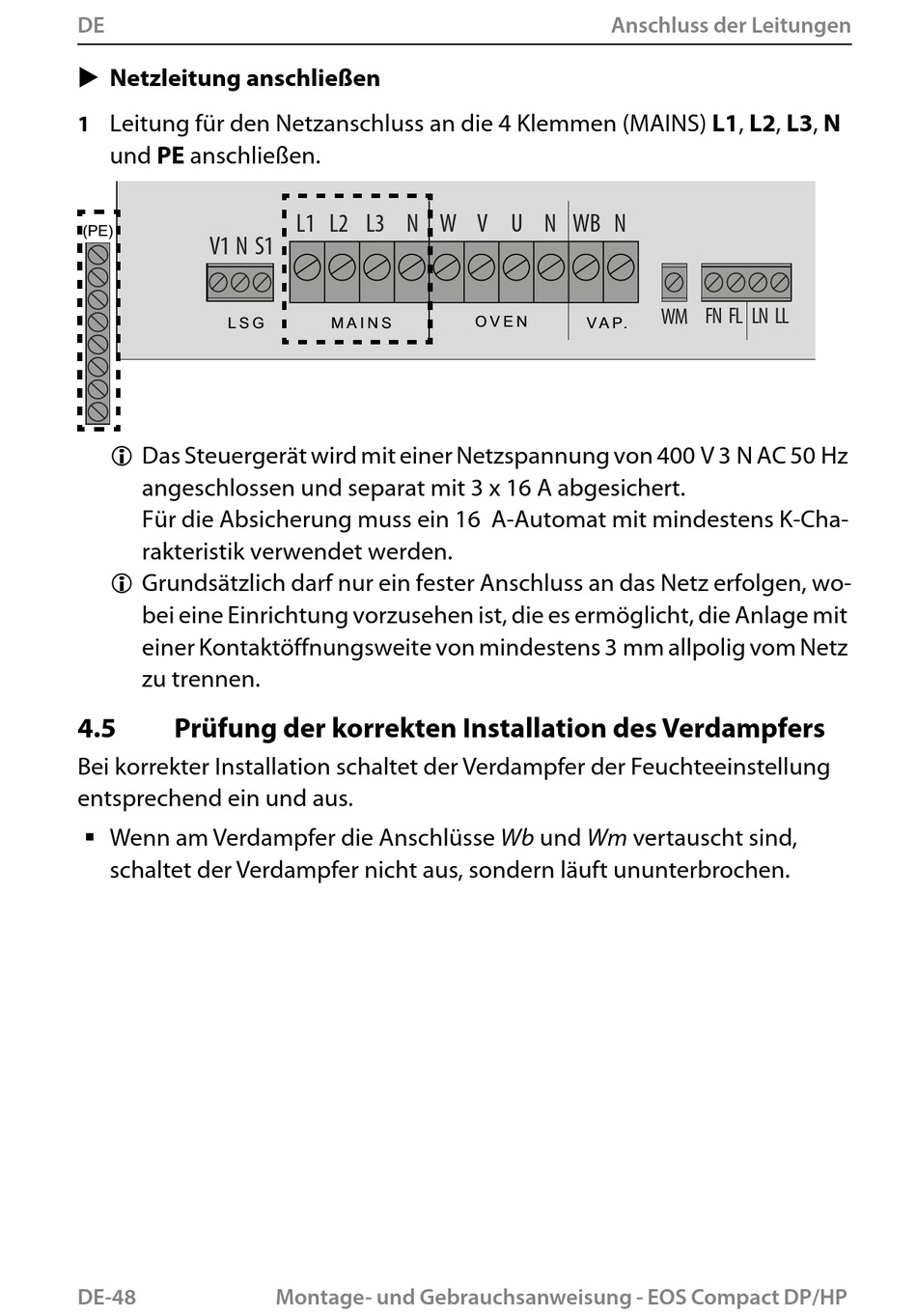

Netzleitung anschließen
Leitung für den Netzanschluss an die 4 Klemmen (MAINS) L1, L2, L3, N
1
und PE anschließen.
(PE)
V1 S1
N
L S G
Das Steuergerät wird mit einer Netzspannung von 400 V 3 N AC 50 Hz
angeschlossen und separat mit 3 x 16 A abgesichert.
Für die Absicherung muss ein 16 A-Automat mit mindestens K-Cha-
rakteristik verwendet werden.
Grundsätzlich darf nur ein fester Anschluss an das Netz erfolgen, wo-
bei eine Einrichtung vorzusehen ist, die es ermöglicht, die Anlage mit
einer Kontaktöffnungsweite von mindestens 3 mm allpolig vom Netz
zu trennen.
4.5
Prüfung der korrekten Installation des Verdampfers
Bei korrekter Installation schaltet der Verdampfer der Feuchteeinstellung
entsprechend ein und aus.
Wenn am Verdampfer die Anschlüsse Wb und Wm vertauscht sind,
schaltet der Verdampfer nicht aus, sondern läuft ununterbrochen.
DE-48
L1 L2 L3 N
W V U N WB
M A I N S
Montage- und Gebrauchsanweisung - EOS Compact DP/HP
Anschluss der Leitungen
N
O V E N
V A P.
WM
FN FL LN LL
