DE
Öffnung für Kabeldurchführung in der Kabinendecke bohren.
2
Fühlerkabel durch die Öffnung führen.
3
Ggf. Zugdraht am Kabel befestigen.
Gehäuse des Ofenfühlers öffnen, Aufnahmescheibe heraus nehmen und
4
Kabel an die Aufnahmescheibe anschließen.
A
A

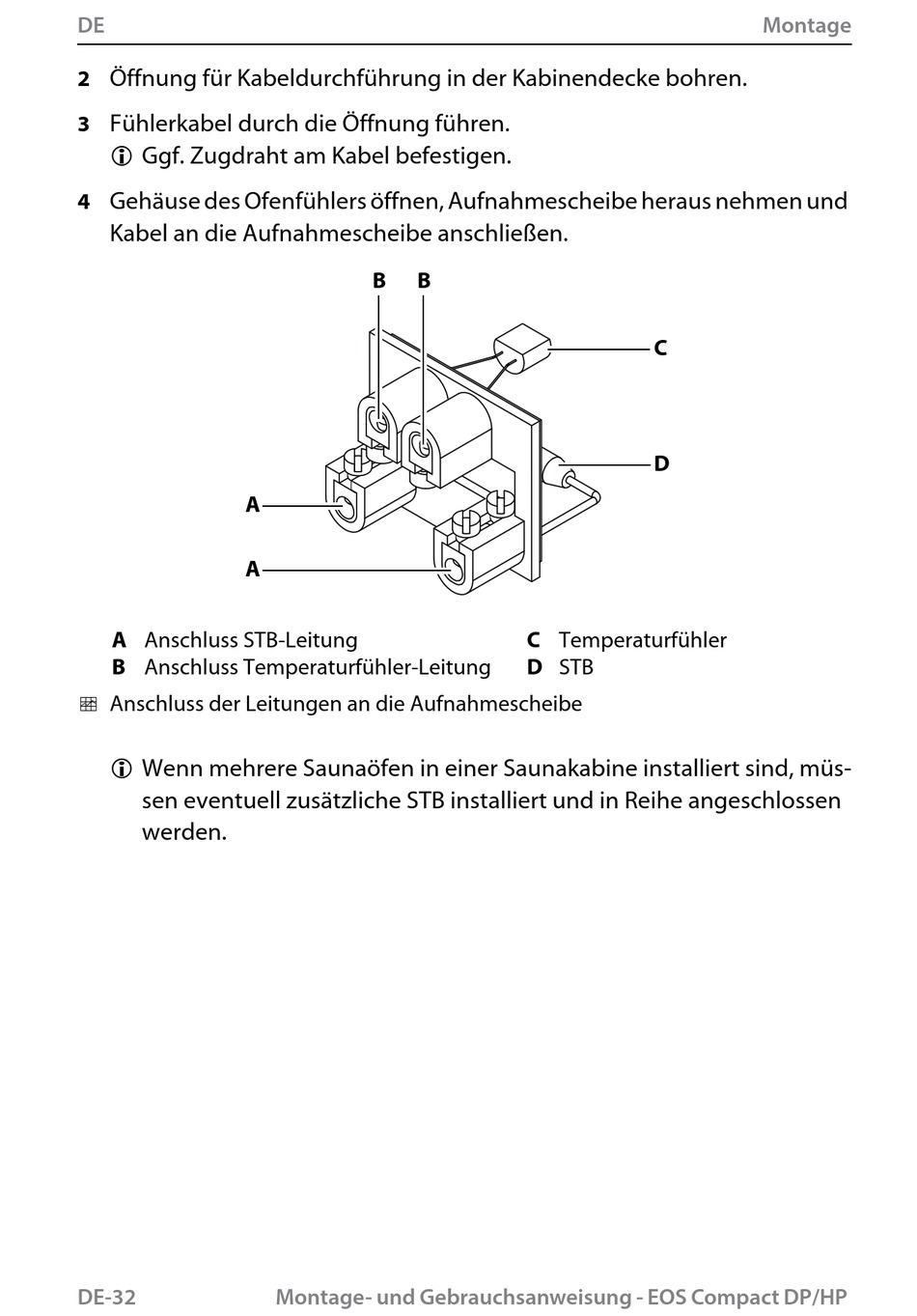

A Anschluss STB-Leitung
B Anschluss Temperaturfühler-Leitung
Anschluss der Leitungen an die Aufnahmescheibe
Wenn mehrere Saunaöfen in einer Saunakabine installiert sind, müs-
sen eventuell zusätzliche STB installiert und in Reihe angeschlossen
werden.
DE-32
B
B
Montage- und Gebrauchsanweisung - EOS Compact DP/HP
C
D
C Temperaturfühler
D STB
Montage
