Anschluss der Fühlerleitungen
Die Fühler- und Netzleitungen sollten nicht zusammen verlegt oder durch eine gemeinsame Durchführung
geführt werden. Eine gemeinsame Verlegung kann zu Störungen der Elektronik führen, z.B. einem „Flattern"
der Schaltrelais.
Die Abschirmung der Leitung (falls vorhanden) muss im Steuergerät an Masse angeschlossen werden.
Beachten Sie bitte, dass sich nachfolgende Maßangaben auf die Werte beziehen, die bei der Geräteprüfung
nach EN 60335-2-53 vorgegeben wurden. Grundsätzlich muss der Ofenfühler an der Stelle montiert werden,
an der die höchsten Temperaturen erwartet werden. Einen Überblick über den Montageort des Fühlers geben
Ihnen die Abb. 12 - 17.

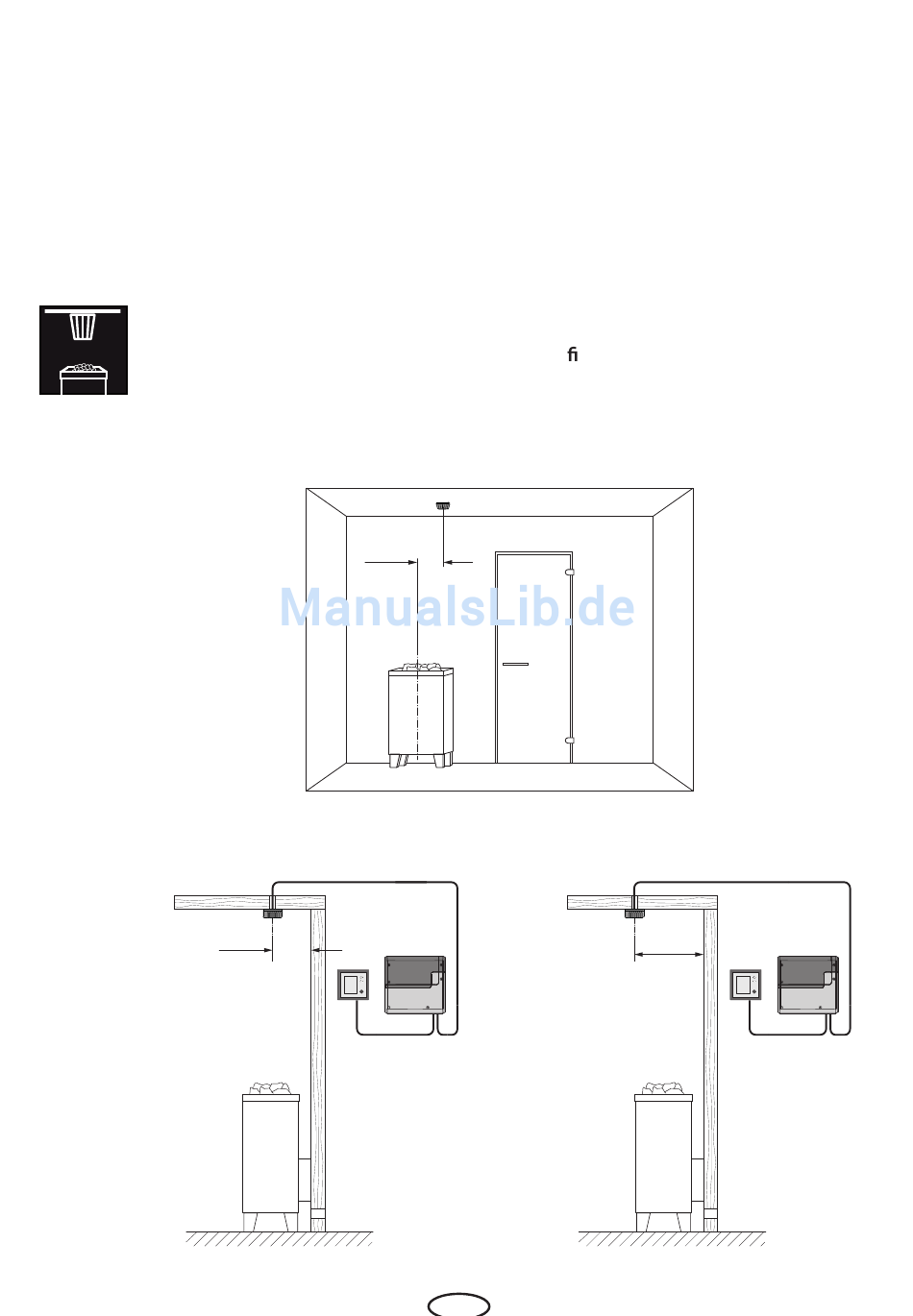

Montage des Ofenfühlers
Bitte prüfen Sie vorab, dass es keine ofenspezi schen Abweichungen zur Fühler-
montage gibt.
1. Der Ofenfühler wird in Kabinen bis zu der Größe von 2 x 2 m gemäß Abb. 13 montiert, in größeren Kabinen
gemäß Abb. 14 montiert.
Abb. 12
< 2 x 2 m
Abb. 13
14
20 cm
Fühlerleitung
19 cm
> 2 x 2 m
Abb. 14
D
Fühlerleitung
35 cm
