Anschluss der Leitungen
4.2
Belegung der Platine EOS Compact DP
C
STB
B
V1 S1
V1 S1
N
A
LSG
3x16A
L1 L2 L3 N
A Leistungsschaltgerät
B Anschluss Ofenfühler
C Anschluss Schutztemperaturbe-
grenzer (STB)
D Ofenfühler mit STB

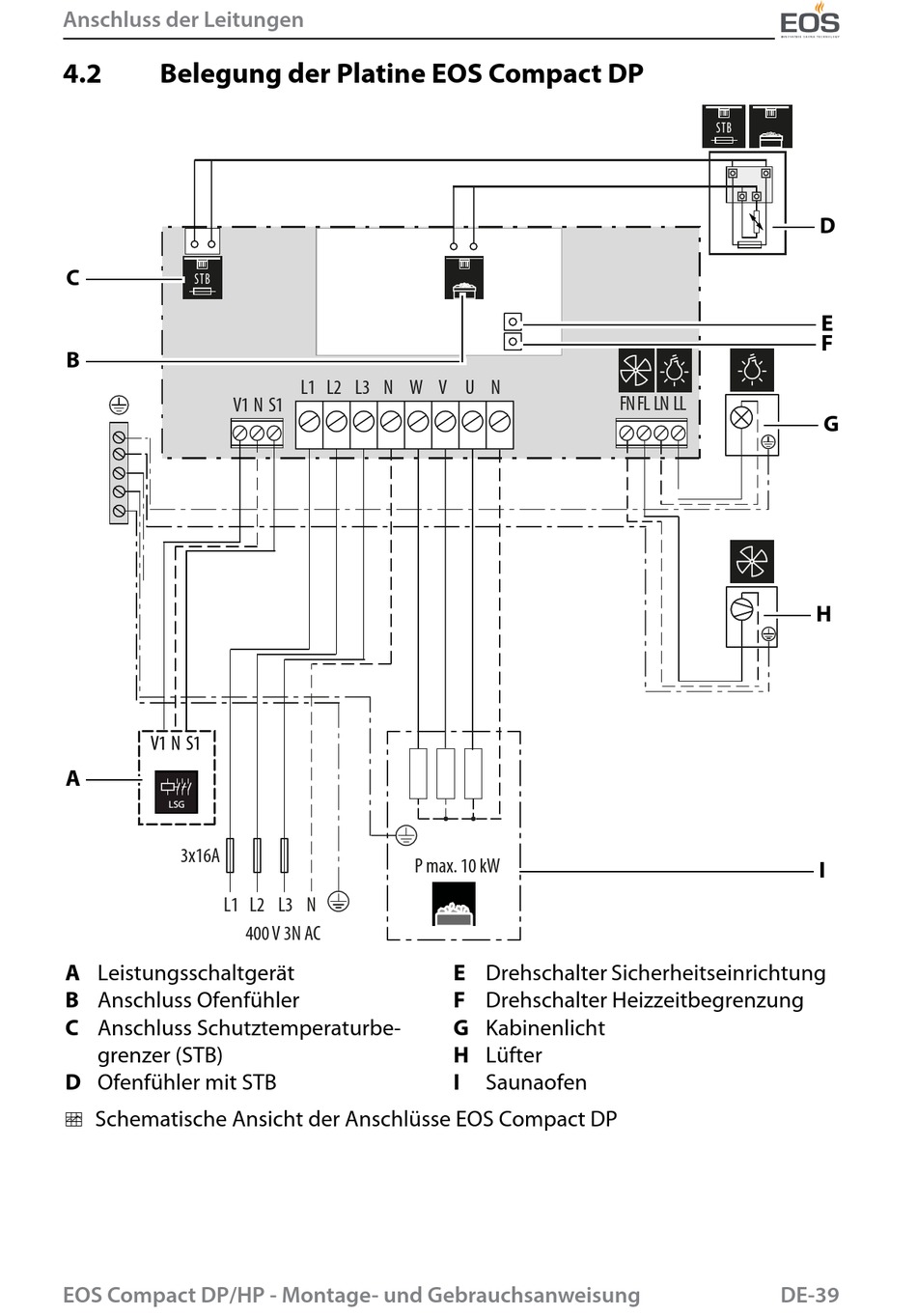

Schematische Ansicht der Anschlüsse EOS Compact DP
EOS Compact DP/HP - Montage- und Gebrauchsanweisung
L1 L2 L3 N W V U N
N
P max. 10 kW
400 V 3N AC
FN FL LN LL
E Drehschalter Sicherheitseinrichtung
F Drehschalter Heizzeitbegrenzung
G Kabinenlicht
H Lüfter
I
Saunaofen
STB
D
E
F
G
H
I
