DE
Erforderliches Werkzeug:
Schlitzschraubendreher
Für die folgenden Schritte muss die Frontabdeckung abgenommen sein.
Siehe: Frontabdeckung abnehmen, DE-21.

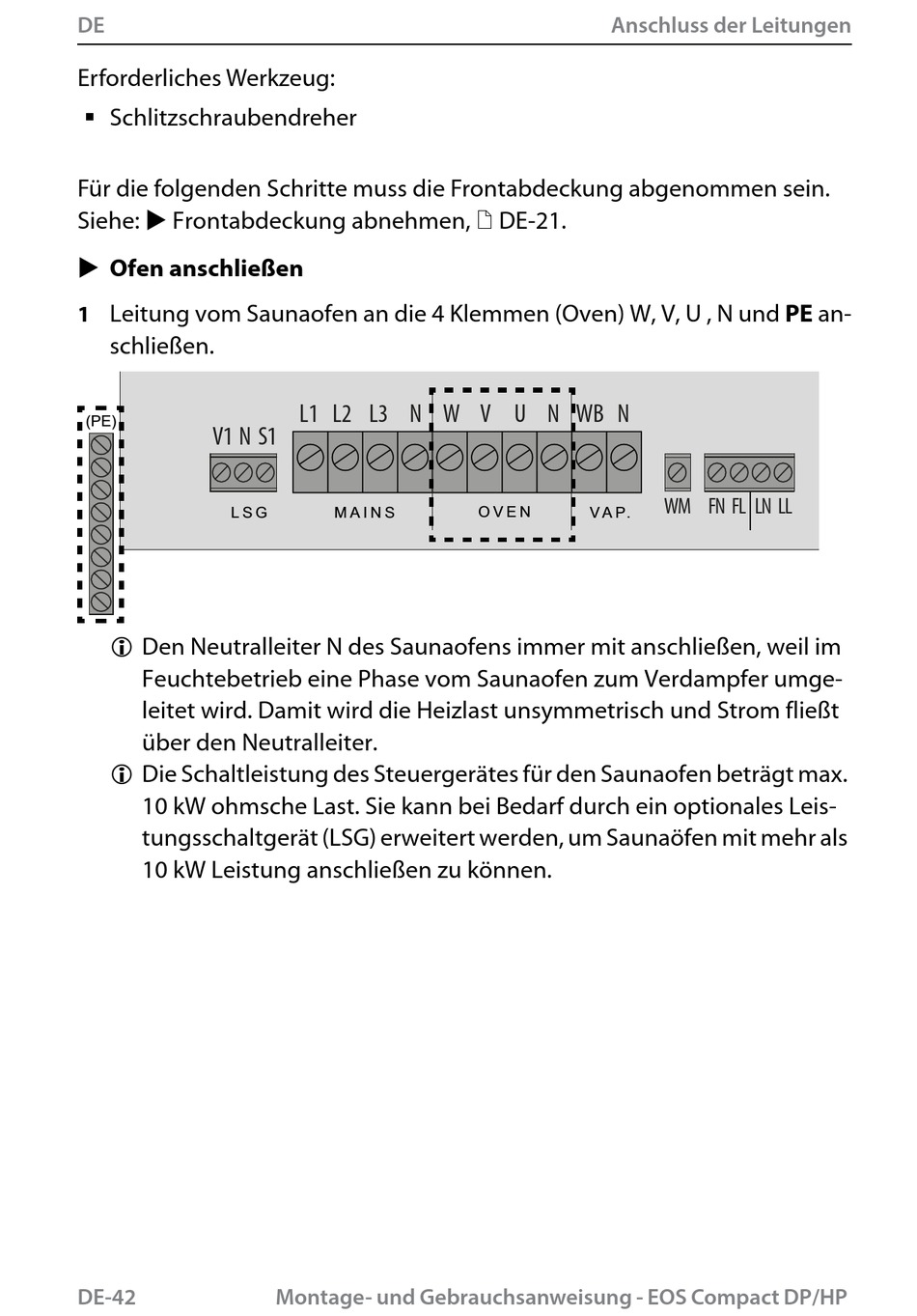

Ofen anschließen
Leitung vom Saunaofen an die 4 Klemmen (Oven) W, V, U , N und PE an-
1
schließen.
(PE)
V1 S1
N
L S G
Den Neutralleiter N des Saunaofens immer mit anschließen, weil im
Feuchtebetrieb eine Phase vom Saunaofen zum Verdampfer umge-
leitet wird. Damit wird die Heizlast unsymmetrisch und Strom fließt
über den Neutralleiter.
Die Schaltleistung des Steuergerätes für den Saunaofen beträgt max.
10 kW ohmsche Last. Sie kann bei Bedarf durch ein optionales Leis-
tungsschaltgerät (LSG) erweitert werden, um Saunaöfen mit mehr als
10 kW Leistung anschließen zu können.
DE-42
L1 L2 L3 N
W V U N WB
M A I N S
Montage- und Gebrauchsanweisung - EOS Compact DP/HP
Anschluss der Leitungen
N
O V E N
V A P.
WM
FN FL LN LL
