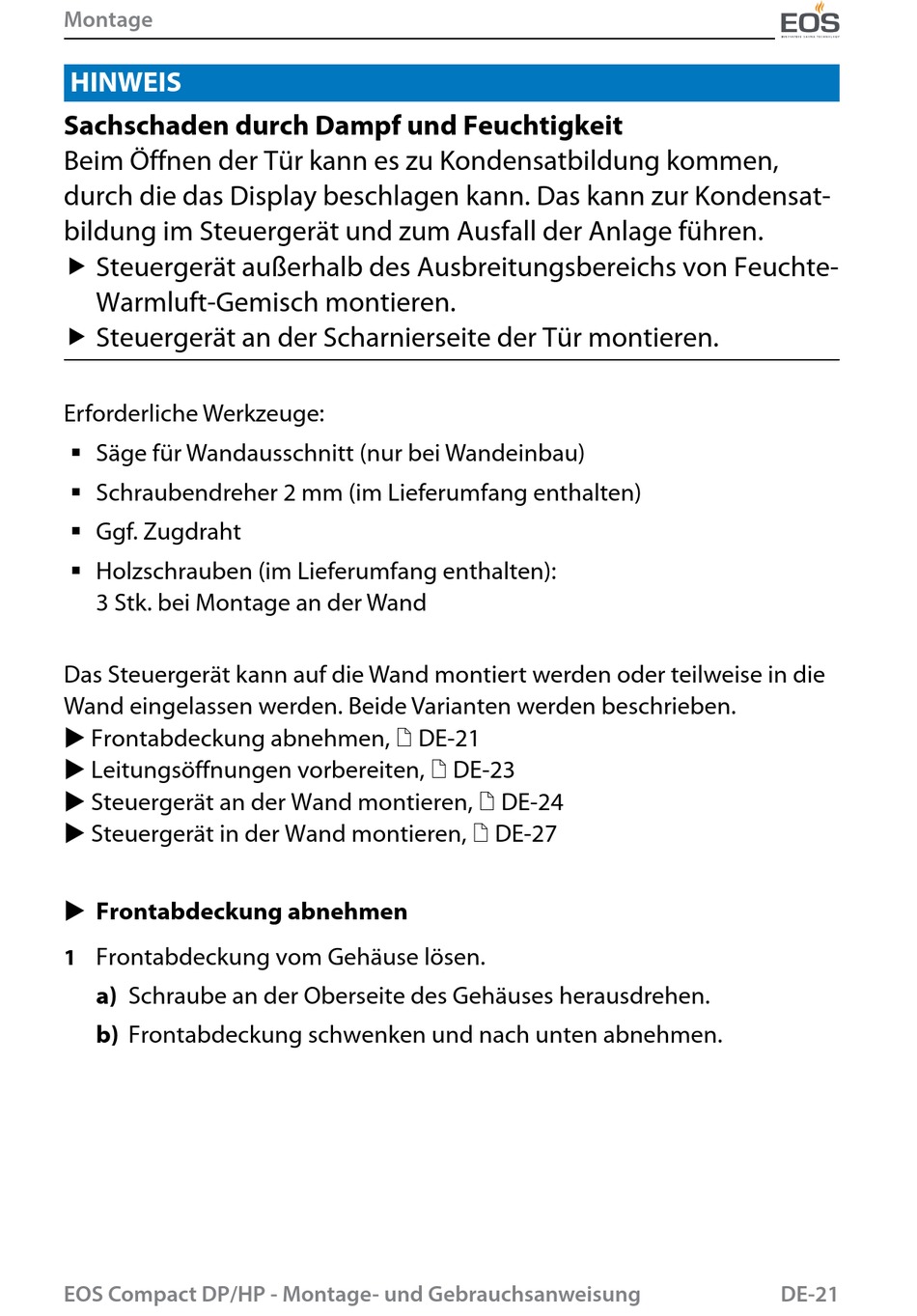

Montage
HINWEIS
Sachschaden durch Dampf und Feuchtigkeit
Beim Öffnen der Tür kann es zu Kondensatbildung kommen,
durch die das Display beschlagen kann. Das kann zur Kondensat-
bildung im Steuergerät und zum Ausfall der Anlage führen.
Steuergerät außerhalb des Ausbreitungsbereichs von Feuchte-
Warmluft-Gemisch montieren.
Steuergerät an der Scharnierseite der Tür montieren.
Erforderliche Werkzeuge:
Säge für Wandausschnitt (nur bei Wandeinbau)
Schraubendreher 2 mm (im Lieferumfang enthalten)
Ggf. Zugdraht
Holzschrauben (im Lieferumfang enthalten):
3 Stk. bei Montage an der Wand
Das Steuergerät kann auf die Wand montiert werden oder teilweise in die
Wand eingelassen werden. Beide Varianten werden beschrieben.
Frontabdeckung abnehmen, DE-21
Leitungsöffnungen vorbereiten, DE-23
Steuergerät an der Wand montieren, DE-24
Steuergerät in der Wand montieren, DE-27
Frontabdeckung abnehmen
Frontabdeckung vom Gehäuse lösen.
1
a) Schraube an der Oberseite des Gehäuses herausdrehen.
b) Frontabdeckung schwenken und nach unten abnehmen.
EOS Compact DP/HP - Montage- und Gebrauchsanweisung
DE-21
