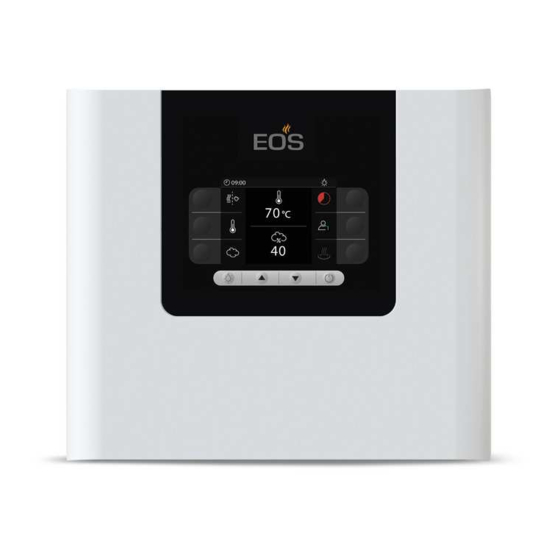

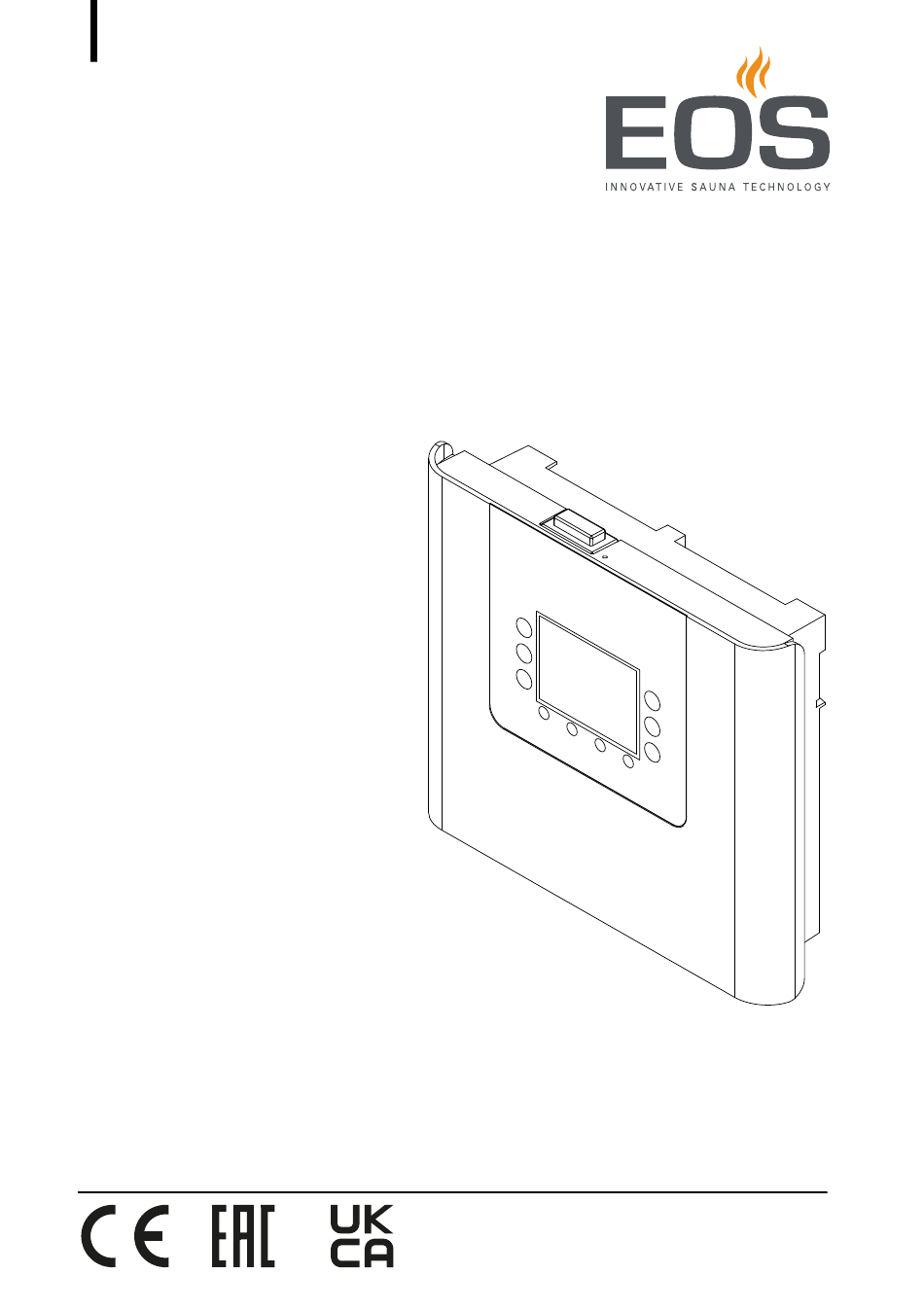

- Seite 1 EOS Compact DP/HP Steuergerät für Saunakabinen Montage- und Gebrauchsanweisung Made in Germany Druck-Nr.: 2901 5160 Stand: 05.2022...
-
Seite 2: Dokumentation
Zusatzinformationen zu einem Bedienschritt Querverweis auf eine Seite Anweisung lesen Ergebnis des Handlungsschritts Tabellentitel Abbildungstitel Revisionsübersicht Datum Version Beschreibung 24.01.2022 01.10 Bild für Fühlermontage neu, Deckblatt neu 01.06.2021 01.00 Ersterstellung DE-2 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 3: Inhaltsverzeichnis
Montage Lüfter ..................DE-34 4 Anschluss der Leitungen ................DE-35 Belegung der Platine EOS Compact HP ........DE-38 Belegung der Platine EOS Compact DP ........DE-39 Anschluss der Fühlerleitungen............DE-40 Anschluss der Verbraucherleitungen..........DE-41 Prüfung der korrekten Installation des Verdampfers....DE-48 5 Inbetriebnahme.................... - Seite 4 Laufzeit des HOT-Modus.............DE-67 6.8.3 Modus – Ferienhaus, Ferienanlage ........DE-68 6.8.4 Temperaturanpassung ............DE-69 7 Wartung ......................DE-70 Reinigung ....................DE-70 Wartung.....................DE-70 Anzeige Software und Seriennummer...........DE-71 Anzeige Kontaktdaten .................DE-71 8 Fehlerbehebung .....................DE-72 Fehlermeldungen ..................DE-72 Funktionsstörung ..................DE-74 Review 1 DE-4 Montage- und Gebrauchsanweisung - EOS Compact DC/HC...
- Seite 5 9 Allgemeine Servicebedingungen ............DE-75 10 Entsorgung......................DE-78 Review 1 EOS Compact DC/HC - Montage- und Gebrauchsanweisung DE-5...
-
Seite 6: Allgemeine Sicherheitshinweise
Gefahrensituation hin, die bei Nichtbeachtung der Sicherheitshinweise zu leichten oder mittelschweren Verletzun- gen führen kann. HINWEIS Hinweis weist auf eine Gefahrensituation hin, die bei Nichtbeachtung der Sicherheitshinweise zu Schäden am Gerät führen kann. DE-6 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 7: Montage Und Installation
Die Vorgaben der geltenden Fachnormen und Vorschriften zur elektrischen Installation beachten. Die Anlage bei allen Installations- und Reparaturarbeiten allpo- lig vom Netz trennen. Die Gehäuseabdeckung darf nur von einen Fachmann abge- nommen werden. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-7... - Seite 8 Medien in der Umgebungsluft und sonstiger Bewitterung ausgesetzt werden. Ebenso sind übermäßige Kälteeinwirkung und intensive Son- neneinstrahlung zu vermeiden. Bei erhöhter Gefahr einer mechanischen Beschädigung ist das Gerät davor entsprechend zu schützen. DE-8 Montage- und Gebrauchsanweisung - EOS Compact DP/HP...
-
Seite 9: Einweisung Des Betreibers
Der Besuch einer Infrarot- oder Saunakabine kann bei Personen mit gesundheitlichen Beeinträchtigungen zu schweren Gesund- heitsschäden bis zum Tod führen. Sauna-Besucher mit gesundheitlichen Beeinträchtigungen müssen vor dem Besuch einer Infrarot- oder Saunakabine einen Arzt konsultieren. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-9... - Seite 10 Fähigkeiten nur unter Aufsicht gestartet werden oder wenn sie zuvor unterwiesen wurden und die resultierenden Gefahren verstehen. Kinder sowie nicht unterwiesene Personen dürfen keine Reini- gungs- und Wartungsarbeiten ausführen. DE-10 Montage- und Gebrauchsanweisung - EOS Compact DP/HP...
-
Seite 11: Normen Und Vorschriften
Eine Übersicht, welche Normen bei der Konstruktion und beim Bau des Saunaheizgeräts beachtet wurden, finden Sie auf unserer Internetseite www.eos-sauna.com als Download beim jeweiligen Produkt. Darüber hinaus gelten die regionalen Vorschriften für die Montage und den Betrieb von Heizungs-, Sauna- und Dampfbadanlagen. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-11... -
Seite 12: Identifikation
Identifikation Identifikation Der Lieferumfang des Steuergeräts EOS Compact besteht aus einem Steu- ergerät, einem Ofenfühler und den Verbindungsleitungen für den Fühler und Schutztemperaturbegrenzer (STB) und wird zum Betrieb einer Sau- nakabine genutzt. EOS Compact steht in folgenden Varianten zur Verfügung: ... -
Seite 13: Typenschild
Werte werden über den Ofenfühler geprüft. Er regelt die Temperatur in der Saunakabine. Im Ofenfühler ist ein Schutztemperaturbegrenzer (STB) verbaut, der dafür sorgt, dass die Temperatur nicht über 140°C steigen kann. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-13... -
Seite 14: Technische Daten
Abschaltung nach 3 Minuten (nur bei kompatiblen Saunaöfen) Anschluss für Licht max. 100 W (20 mA) Lüfter- und Lichtanschluss sind über eine gemeinsame 2A F Sicherung geschützt Anschluss für Lüfter max. 100 W DE-14 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 15: Zubehör
LSG 18 H 94.5731 LSG 36 94.4392 LSG 36 H 94.5921 EmoTec L09 R 94.4998 Fühler Art.-Nr. Temperaturfühler (beige) 94.7438 Zusatz-STB mit Gehäuse (beige) 94.7443 Temperaturfühler (anthrazit) 94.7437 Zusatz-STB mit Gehäuse (anthrazit) 94.7444 EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-15... -
Seite 16: Bestimmungsgemäße Verwendung
Identifikation Bestimmungsgemäße Verwendung Das Steuergerät EOS Compact ist in Verbindung mit einem entsprechen- den Saunaofen ausschließlich für die Erwärmung von Saunakabinen bestimmt. Es ist für Kabinen bei privater und gewerblicher Nutzung geeig- net. Das Steuergerät ist ausschließlich für die Wandmontage vorgesehen. -
Seite 17: Montage
Bereich der Kabelverlegung keine Temperaturen über 65 °C auftreten können. Wenn die Datenleitungen außen an der Wand verlegt werden, sollten sie durch einen Kabelkanal geschützt sein. Führung der Datenleitung(en) EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-17... -
Seite 18: Montageort
Bei einer unsachgemäßen oder fehlerhaften elektrischen Installa- tion besteht Lebensgefahr durch Stromschlag und Brand. Diese Gefahr besteht auch noch nach Abschluss der Installationsarbei- ten. Steuergerät nicht in geschlossenen Schaltschränken oder in ei- ner geschlossenen Holzverkleidung montieren. DE-18 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 19: Geräteschaden Durch Witterungseinflüsse
Niederschlag, Feuchtigkeit, sehr hohe/niedrig Außentemperatu- ren und direkte Sonneneinstrahlung können das Gerät beschädi- gen, da es nicht für den Einsatz im Freien konzipiert ist. Montieren Sie das Steuergerät im Inneren des Gebäudes. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-19... -
Seite 20: Steuergerät Montieren
Steuergerät montieren Folgende Arbeiten müssen abgeschlossen sein, bevor Sie mit der Montage des Steuergeräts beginnen: Montageort festlegen, siehe 3.2 Montageort, DE-18 Leitungen verlegen, siehe 3.1 Verlegung der Leitungen, DE-17 DE-20 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 21: Frontabdeckung Abnehmen
Steuergerät an der Wand montieren, DE-24 Steuergerät in der Wand montieren, DE-27 Frontabdeckung abnehmen Frontabdeckung vom Gehäuse lösen. a) Schraube an der Oberseite des Gehäuses herausdrehen. b) Frontabdeckung schwenken und nach unten abnehmen. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-21... - Seite 22 Montage Die Schutzfolie vom Display erst nach Abschluss der Montage abzie- hen. DE-22 Montage- und Gebrauchsanweisung - EOS Compact DP/HP...
-
Seite 23: Leitungsöffnungen Vorbereiten
Montage Leitungsöffnungen vorbereiten Leitungsöffnungen im Gehäuse festlegen. A Öffnungen: Fühlerleitung(en) B Öffnungen: Netzzuleitung, Ofenzuleitung, Verdampferzuleitung, Licht, Lüfter Leitungsöffnungen vorbereiten: a) Plättchen aus den Öffnungen herausbrechen. b) Durchführungstüllen einsetzen. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-23... - Seite 24 Steuergerät an der Wand montieren 1 Loch oben und 2 Löcher unten bohren. Obere Schraube eindrehen. Die Schraube ca. 3 mm überstehen lassen, damit Sie das Gehäuse ein- hängen können. DE-24 Montage- und Gebrauchsanweisung - EOS Compact DP/HP...
- Seite 25 Siehe Leitungsöffnungen vorbereiten, DE-23. Gehäuse an die Wand montieren: a) Gehäuse mit dem oberen Befestigungsloch (A) an der oberen Schraube einhängen. b) Gehäuse in den beiden unteren Durchgangslöchern (B) fest an- schrauben. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-25...
- Seite 26 Montage A Befestigungsloch für Schraube oben B Durchgangslöcher für Schrauben unten Nächster Schritt: 4 Anschluss der Leitungen, DE-35. DE-26 Montage- und Gebrauchsanweisung - EOS Compact DP/HP...
- Seite 27 Höhe x Breite: 198 x 215 mm, Einbautiefe: min. 35 mm. 4 Löcher bohren: a) Gehäuse in den Wandausschnitt setzen. b) Die 4 Bohrlöcher in den Laschen mit einem Stift markieren. c) Gehäuse entfernen. d) 4 Löcher bohren. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-27...
- Seite 28 Montage A Laschen mit Durchgangslöchern für die Schrauben Leitungen durch die Öffnungen im Gehäuse ziehen. Siehe Leitungsöffnungen vorbereiten, DE-23. DE-28 Montage- und Gebrauchsanweisung - EOS Compact DP/HP...
-
Seite 29: Ofenfühler Montieren
Montage werden die Temperaturgrenzwerte eingehalten und eine sehr geringe Temperaturschwankung im Liegenbereich der Saunaka- bine erreicht. Material + Werkzeuge: Ofenfühler und Verbindungsleitungen Bohrer für Bohröffnung in der Kabinendecke Schraubendreher Ggf. Zugdraht EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-29... -
Seite 30: Brandgefahr Durch Überhitzung
Ofenfühler in der Kabine montieren Montageort festlegen. Der Ofenfühler muss an der Kabinendecke über dem Saunaofen montiert werden. Er wird abhängig von der Kabinengröße mit fol- genden Abständen von der Kabinenwand montiert: DE-30 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... - Seite 31 Montage 20 cm Einbauposition über Ofen 35 cm 19 cm A Kabine < 2x2 m B Kabine > 2x2 m Einbauposition Wandabstand EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-31...
- Seite 32 B Anschluss Temperaturfühler-Leitung D STB Anschluss der Leitungen an die Aufnahmescheibe Wenn mehrere Saunaöfen in einer Saunakabine installiert sind, müs- sen eventuell zusätzliche STB installiert und in Reihe angeschlossen werden. DE-32 Montage- und Gebrauchsanweisung - EOS Compact DP/HP...
- Seite 33 Montage Aufnahmescheibe in das Gehäuseunterteil stecken. HINWEIS Fühlerleitungen beim Montieren nicht beschädigen. Gehäuse an der Kabinendecke befestigen: a) Gehäuseunterteil mit der Aufnahmescheibe an der Kabinendecke festschrauben. b) Gehäuseoberteil aufstecken. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-33...
-
Seite 34: Montage Kabinenbeleuchtung
Der Lüfter gehört nicht zum Lieferumfang. Zur Montage beachten Sie die separate Montageanweisung des Lüfters. Anforderungen an Lüfter Minimale Leistung 5 W Maximale Leistung 100 W Spannung 230 V 1N AC Für Einsatz in Saunakabinen geeignet. DE-34 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 35: Anschluss Der Leitungen
Feuchte anreichern können. Sollte bei Inbetriebnahme der FI-Schalter aus- lösen, muss die elektrische Installation nochmals überprüft werden. Für den ordnungsgemäßen Anschluss der Heizgeräte ist der Elektroinstal- lateur verantwortlich und somit ist eine Haftung durch den Hersteller aus- geschlossen. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-35... -
Seite 36: Lebensgefahr Durch Stromschlag
An das Steuergerät können je nach Modell Saunaöfen mit unterschiedli- chen Betriebsarten angeschlossen werden: EOS Compact DP: finnischer Saunaofen EOS Compact HP: finnischer Saunaofen oder Bi-O Saunaofen Beide Versionen von Saunaöfen werden im Folgenden als Saunaöfen bezeichnet. Bei unterschiedlichen Einstellungen werden sie jedoch explizit genannt. - Seite 37 Sicherheitseinrichtung einstellen, DE-44 Ggf. Heizzeitbegrenzung über Drehschalter einstellen, siehe Heizzeitbegrenzung einstellen, DE-45 Verbindung zur Stromversorgung herstellen. Steuergerät einschalten. Weitere Einstellungen festlegen, z. B. Soll-Temperatur. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-37...
-
Seite 38: Belegung Der Platine Eos Compact Hp
E Drehschalter Sicherheitseinrichtung B Anschluss Ofenfühler F Drehschalter Heizzeitbegrenzung C Anschluss Schutztemperaturbe- G Kabinenlicht grenzer (STB) H Lüfter D Ofenfühler mit STB Verdampfer J Saunaofen Schematische Ansicht der Anschlüsse EOS Compact HP DE-38 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 39: Belegung Der Platine Eos Compact Dp
A Leistungsschaltgerät E Drehschalter Sicherheitseinrichtung B Anschluss Ofenfühler F Drehschalter Heizzeitbegrenzung C Anschluss Schutztemperaturbe- G Kabinenlicht grenzer (STB) H Lüfter D Ofenfühler mit STB Saunaofen Schematische Ansicht der Anschlüsse EOS Compact DP EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-39... -
Seite 40: Anschluss Der Fühlerleitungen
Damit die Leitung komfortabel und sicher ange- schlossen werden kann, sollte dieser Stecker abgezogen werden. Wenn die Leitung angeklemmt ist, wird der Stecker wieder auf die Platine aufge- steckt. S T B A Klemmenstecker STB B Klemmenstecker Fühler DE-40 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 41: Fühlerleitungen Anschließen
Klemmenstecker an der jeweiligen Stelle wieder an der Platine aufste- cken. Anschluss der Verbraucherleitungen WARNUNG Lebensgefahr durch Stromschlag Es besteht Lebensgefahr durch Stromschlag beim Anschluss der Leitungen, wenn das Steuergerät ans Stromnetz angeschlossen ist. Sicherstellen, dass das Steuergerät stromlos ist. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-41... -
Seite 42: Ofen Anschließen
Die Schaltleistung des Steuergerätes für den Saunaofen beträgt max. 10 kW ohmsche Last. Sie kann bei Bedarf durch ein optionales Leis- tungsschaltgerät (LSG) erweitert werden, um Saunaöfen mit mehr als 10 kW Leistung anschließen zu können. DE-42 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 43: Kabinenlicht Anschließen
Leitung des Lüfters an die 2 Klemmen FN und F1 anschließen. L1 L2 L3 N W V U N WB V1 S1 O V E N L S G M A I N S V A P. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-43... -
Seite 44: Sicherheitseinrichtung Einstellen
Position des Drehschalters für Heizzeitbegrenzung. Privater Saunabetrieb mit Sicherheitseinrichtung Die Heizzeit ist auf 6 h begrenzt, unabhängig von der eingestell- ten Position des Drehschalters für Heizzeitbegrenzung. Gewerblicher Saunabetrieb ohne Sicherheitseinrichtung Gewerblicher Saunabetrieb mit Sicherheitseinrichtung DE-44 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 45: Heizzeitbegrenzung Einstellen
Im Bi-O-Betrieb können max. 17:30 h eingestellt werden, da 0:30 h für das Trockenprogramm mit einbezogen werden. Laufzeit unendlich (24 Std. an 7 Tagen): gewerblicher Betrieb und wenn die Kabine ständig beaufsichtigt wird, z. B. in öffentlichen Saunen EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-45... - Seite 46 Sie können mehr als einen Verdampfer anschließen. Bei korrektem Anschluss kann jeder Verdampfer den Wassermangel separat mel- den. Für das Anschlussschema kontaktieren Sie bitte den EOS-Service ( Serviceadresse, DE-80). Zwei Verdampfer können nur in Kombina- tion mit dem LSG18H oder LSG36H betrieben werden.
-
Seite 47: Leistungsschaltgerät (Lsg) Anschließen
V A P. Ein LSG wird für Öfen ab einer Leistung von 10,5 kW benötigt. Wie die anderen Leitungen des optionalen LSG angeschlossen wer- den, steht in der Montageanweisung zum entsprechenden LSG. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-47... -
Seite 48: Netzleitung Anschließen
Prüfung der korrekten Installation des Verdampfers Bei korrekter Installation schaltet der Verdampfer der Feuchteeinstellung entsprechend ein und aus. Wenn am Verdampfer die Anschlüsse Wb und Wm vertauscht sind, schaltet der Verdampfer nicht aus, sondern läuft ununterbrochen. DE-48 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 49: Inbetriebnahme
Sicherstellen, dass der Wippschalter auf Position I steht. Navigation durch das Menü Werte einstellen Werte zurücksetzen Nächster Schritt Vorheriger Schritt Setup durchführen Uhrzeit einstellen Stunden werden über das Einstellen der Minuten geändert. 00:00 ... 23:59 EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-49... -
Seite 50: Funktion Des Lüfters
über das Menü ein-/ausgeschaltet werden kann. Wenn eine Lüfterfunktion eingestellt ist, wird diese durch das manuelle Ein-/Ausschalten des Lüfters abgebrochen. Zum Nachheizen ist der Lüfter immer automatisch für 30 Min. einge- schaltet. DE-50 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 51: Lüfterfunktion Einstellen
Lüfter eingeschaltet in Regelpause Verdampfer Lüfter eingeschaltet in Heizphase Verdampfer Lüfter ausgeschaltet in Regelpause Ofen und Heizphase Ofen (Nachheizprogramm). Lüfter kann nicht manuell über das Menü ein-/ausgeschaltet werden (Menü-Symbol Lüfter ist ausgeblendet) EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-51... -
Seite 52: Bedienung
Steuergerät ist eingeschaltet (Werkseinstellung). Steuergerät ausschalten Steuergerät ist ausgeschaltet. Teile der Platine stehen immer noch unter Strom. Nur Licht einschalten Kabinenlicht ist eingeschaltet, Steuergerät und Saunaofen sind ausgeschaltet. Einstellung für Reinigungs- und Wartungsarbei- ten. DE-52 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 53: Tasten Und Bildschirm
Ist die Saunakabine ausgeschaltet und wird keine Taste gedrückt: Nach 1h Bildschirmschoner wird aktiviert Nach 2 h Sleep-Modus wird aktiviert (Bildschirm aus) Bildschirmschoner und Sleep-Modus werden durch Drücken einer beliebi- gen Taste beendet. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-53... -
Seite 54: Hinweise Zur Bedienung
Eingestellte Werte werden automatisch gespeichert. Ins Hauptmenü wechseln Wird 5 Sek. lang keine Taste gedrückt, wechselt die Anzeige automatisch zurück zum Hauptmenü. Softkey der Funktion oder des Menüpunkts noch ein- mal drücken. Mit Pfeiltasten zurück navigieren: DE-54 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 55: Hauptmenü
E Soll-Feuchte L Betriebsdaten F HOT-Modus M Einstellungen G ECO-Modus Beispiel einer Übersicht der Funktionen/Menüpunkte im Hauptmenü Die angezeigten Funktionen oder Menüpunkte können, je nach Modell und Konfiguration des Steuergeräts variieren. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-55... -
Seite 56: Anzeige Hauptmenü
Funktion, Modus aktiv Kabinenlicht ist an Bediensperre ist aktiv Timer: Einzeltermin ist einge- Ferienhaus-Modus ist aktiv stellt. Timer blinkt: Dauerter- min ist eingestellt. HOT-Modus ist aktiv Ferienanlage-Modus ist aktiv ECO-Modus ist aktiv DE-56 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 57: Bediensperre
Menü Uhrzeit öffnen. Uhrzeit einstellen Stunden werden über das Einstellen der Minuten geändert. 00:00 … 23:59 6.5.2 Bildschirmhelligkeit Bildschirmhelligkeit festlegen Menü Bildschirmhelligkeit öffnen. Helligkeit einstellen 25%, 50%, 75,% oder 100% EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-57... -
Seite 58: Setup/Reset
Saunaofen einschalten Taste Ein/Aus 4 Sek. lang drücken. Ein Countdown wird angezeigt: Der Saunaofen wird eingeschaltet. Die Symbole für Temperatur und Feuchte (nur im Bi-O-Betrieb) im Hauptmenü werden farbig angezeigt. DE-58 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 59: Licht Ein-/Ausschalten Oder Dimmen
Nur Licht einschalten (bei Reinigung/Wartung) Wippschalter auf Position II stellen. Der Wippschalter befindet sich auf der oberen Seite des Steuergeräts (6.1.1 Wippschalter (ein, aus, nur Licht), DE-52). Saunaofen und Steuergerät bleiben ausgeschaltet. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-59... -
Seite 60: Betrieb Finnisch/Bi-O Wählen
Temperatur festlegen Funktion Temperatur wählen. Temperatur festlegen 30 - 115 °C im finnischen Betrieb 30 - 70 °C im Bi-O-Betrieb Während der Aufheizphase pulsiert das Temperatur Symbol der Anzeige im Hauptmenü. DE-60 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 61: Feuchte Für Bi-O-Betrieb Festlegen
40 % der gesamten Betriebszeit eingeschaltet wird. Diese Regelung berücksichtigt nicht die tatsächliche Feuchte in der Saunakabine und ermöglicht die konstante Produktion einer bestimmten Dampfmenge. Feuchte festlegen Funktion Feuchte wählen. Feuchte festlegen 0 - 100 EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-61... -
Seite 62: Heizzeit - Auto-Stop
Siehe: Heizzeitbegrenzung einstellen, DE-45. Gewerbliche Nutzung der Saunakabine Heizzeitbegrenzung Einstellbare Heizzeit 06:00 00:30 – 06:00 h 12:00 00:30 – 12:00 h 18:00 00:30 – 18:00 h 24/7 00:30 – 23:59 h --:-- (keine Heizzeitbegrenzung) DE-62 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 63: Timer
Timer starten. Taste 2 Sek. lang drücken. : Timer-Symbol wird in der Statusleiste angezeigt. Timer ausschalten Taste Ein/Aus 2. Sek lang drücken. Beim nächsten Start mit ist der Timer wieder aktiv. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-63... -
Seite 64: Timer Deaktivieren
6.8.2 Laufzeit des HOT-Modus, DE-67. Diese Funktion ist bei max. Temperatureinstellung nicht möglich. Beachten Sie, dass diese Funktion für eine bestimmte Zeit eine höhere Lufttempera- tur als normal bewirkt. DE-64 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 65: Eco-Modus (Temperaturabsenkung)
Nach dem Einschalten wird die Restlaufzeit des ECO-Modus in der 05:47:13 Statusleiste angezeigt: 6.7.11 Klimawerte abfragen Klimawerte anzeigen Taste Hoch 2. Sek lang drücken. Die eingestellte Taktung wird für ca. 4 Sekunden angezeigt. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-65... -
Seite 66: 6.7.12 Lüfter Manuell Ein-/Ausschalten
Laufzeit des ECO-Modus Ab Werk ist die Laufzeit des ECO-Modus so eingestellt, dass er manuell beendet wird, oder mit dem Abschalten des Saunaofens. Laufzeit des ECO-Modus einstellen Menü Laufzeit ECO-Modus öffnen. DE-66 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 67: Laufzeit Des Hot-Modus
Ab Werk ist die Laufzeit des HOT-Modus auf 10 Min. festgelegt. Laufzeit des HOT-Modus einstellen Menü Laufzeit HOT-Modus öffnen. Laufzeit des HOT-Modus einstellen 5 Min. 10 Min. 15 Min. 20 Min. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-67... -
Seite 68: Modus - Ferienhaus, Ferienanlage
Betriebsmodus finnisch oder Bi-O Feuchteeinstellung Abfrage Klimawerte Heizdauer 0:30h bis 6:00h Ferienhaus-Modus aktivieren/deaktivieren Steuergerät neu starten: ausschalten und wieder einschalten. Während der Anzeige des Logos beim Start folgende 2 Tasten gleichzei- tig drücken: DE-68 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 69: Temperaturanpassung
- 5 K - 4 K - 3 K - 2 K - 1 K + 1 K + 2 K + 3 K 10 + 4 K 11 + 5 K EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-69... -
Seite 70: Wartung
2000 h bis zur nächsten Wartung 4000 h bis zur nächsten Wartung 5000 h bis zur nächsten Wartung 6000 h bis zur nächsten Wartung 8000 h bis zur nächsten Wartung 10 10000 h bis zur nächsten Wartung DE-70 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 71: Wartung
Software und Seriennummer anzeigen Menüpunkt Software öffnen. Der Softwarestand und die Seriennummer des Steuergeräts werden angezeigt. Anzeige Kontaktdaten Kontaktdaten anzeigen Menüpunkt Kontakt öffnen. Die Kontaktdaten des Ansprechpartners bei Servicefragen werden angezeigt. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-71... -
Seite 72: Fehlerbehebung
Display als Fehlercode angezeigt, z. B. E0001. Die Symbole geben an, um welche Fehlerkategorie es sich handelt. Bei Fehlern, die hier nicht aufgelistet sind, kontaktieren Sie bitte den EOS Service und geben Sie den Fehlercode durch. Siehe Serviceadresse, DE-80. - Seite 73 4.3 Anschluss der Kabel gelöst oder durch mechani- Fühlerleitungen, DE-40 oder sches Einwirken kurzgeschlossen. Anschluss der Leitungen an die Kabel defekt oder nicht ange- Aufnahmescheibe, DE-32 schlossen. Fühler defekt. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-73...
-
Seite 74: Funktionsstörung
Licht), DE-52 Keine Heizung Keine Verbindung. Kabel und Anschlüsse prüfen (Kabelbruch, Wackelkontakt, o. ä.). Sonstige Fehler Software-Störung. Das Steuergerät neu star- ten. EOS Service kontaktie- ren. Siehe Serviceadresse, DE-80. DE-74 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... -
Seite 75: Allgemeine Servicebedingungen
Ort die Serviceabwicklung vornehmen soll, ist dies im Vorfeld zu vereinbaren. Die entstehenden Kosten werden, sofern der Hauptgrund des Servicefalls nicht im Verschulden des Technikherstellers begründet ist, nach dem Ser- EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-75... -
Seite 76: Gewährleistung
Ausnahme der üblichen Verschleißteile. Verschleißteile sind unter ande- rem Leuchtmittel, Glasteile, Rohrheizkörper und Saunasteine. Innerhalb der Garantie dürfen nur Originalersatzteile eingesetzt wer- den. Serviceeinsätze von Fremdfirmen bedürfen der schriftlichen Auftragser- teilung unserer Serviceabteilung. DE-76 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... - Seite 77 Beanstandungen an unseren Produkten sind bei dem zuständigen Fach- händler anzuzeigen und werden ausschließlich über diesen abgewickelt. Ergänzend zu den vorstehenden Servicebedingungen gelten die Allgemei- nen Geschäftsbedingungen des Technikherstellers in ihrer jeweils gültigen Fassung, die unter www.eos-sauna.com/agb abgerufen werden können. EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-77...
-
Seite 78: Entsorgung
Die Verpackung kann vollständig getrennt entsorgt und dem Recycling zugeführt werden. Folgende Materialien fallen an: Altpapier, Pappe Kunststofffolie Schaumstoff Altgerät Das Altgerät muss bei der lokalen Abnahmestelle für Elektro-Altgeräte abgegeben werden. DE-78 Montage- und Gebrauchsanweisung - EOS Compact DP/HP... - Seite 79 EOS Compact DP/HP - Montage- und Gebrauchsanweisung DE-79...
-
Seite 80: Serviceadresse
Damit wir Ihre Fragen schnell und kompetent beantworten können, geben Sie uns immer die auf dem Typenschild vermerkten Daten wie Typenbe- zeichnung, Artikel-Nr. und Serien-Nr. an. Verkaufsdatum Stempel / Unterschrift des Händlers: © EOS Saunatechnik GmbH - Alle Rechte vorbehalten.
