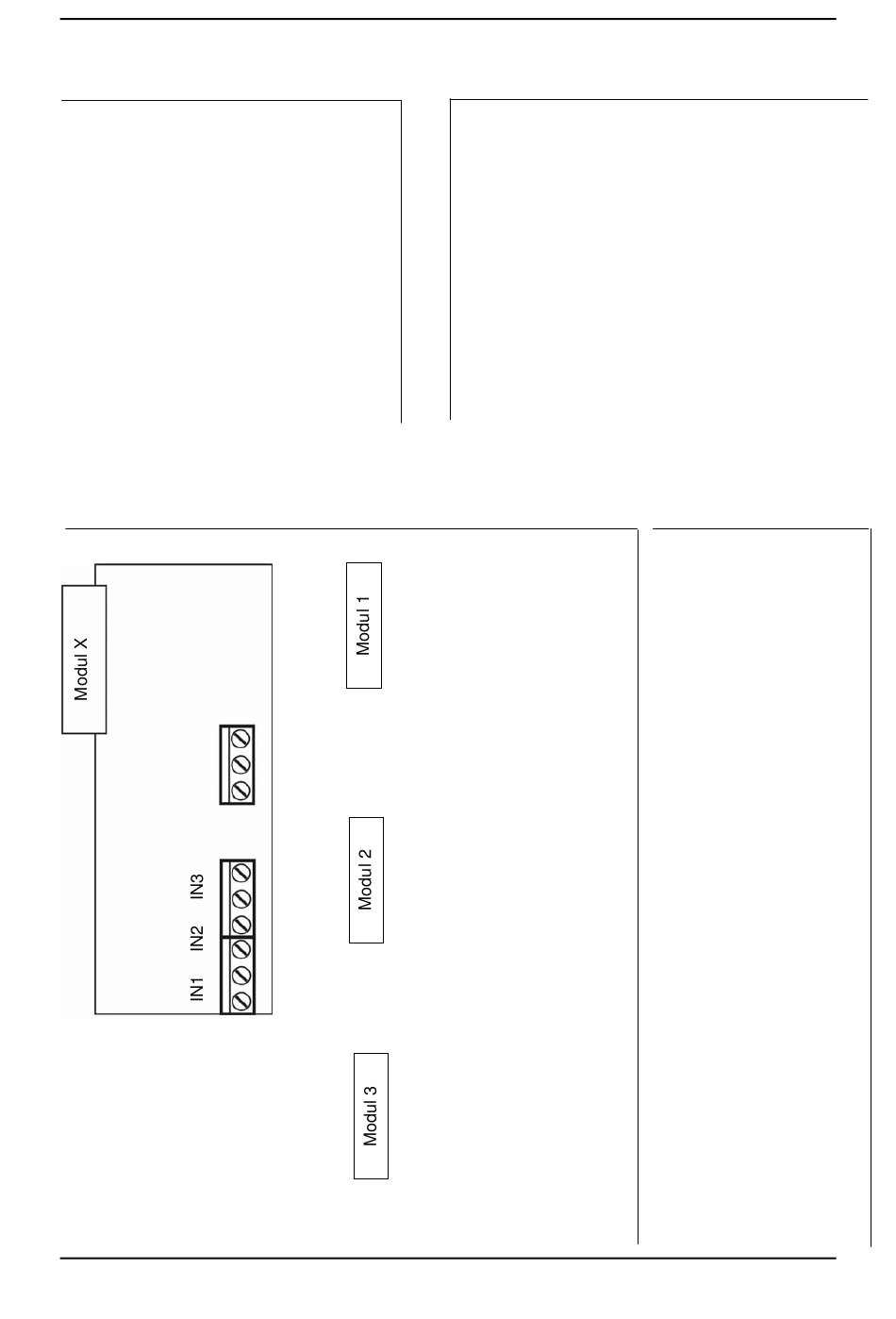

Anhang: Anschlußpläne
Ausgänge / Sorties LCM-6
L1 230V
S1 Pumpe / Pompe
S2 Pumpe Stufe 2 / Pompe niveau 2
S3 Hauptventil / Soupape principale
S4 Druckentlastung / Décompression
S5 Ventil Abteil 1 / Soupape Secteur 1
S6 Ventil Abteil 2 / Soupape Secteur 2
S7 Ventil Abteil 3 / Soupape Secteur 3
S8 Ventil Abteil 4 / Soupape Secteur 4
S9 Ventil Abteil 5 / Soupape Secteur 5
A10 Ventil Abteil 6 / Soupape Secteur 6
N Nullleiter / Neutre
Eingänge / Entrées
0934-4 Lubing TKS D-F
Ausgänge / Sorties LCM-8
L1 230V
S1 Ventil Abteil 7 / Soupape Secteur 7
S2 Ventil Abteil 8 / Soupape Secteur 8
S3 Ventil Abteil 9 / Soupape Secteur 9
S4 Ventil Abteil 10 / Soupape Secteur 10
S5 Ventil Abteil 11 / Soupape Secteur 11
S6 Ventil Abteil 12 / Soupape Secteur 12
S7 Ventil Abteil 13 / Soupape Secteur 13
S8 Ventil Abteil 14 / Soupape Secteur 14
S10+P10 Verbindung zu CCM-6 auf Modul 1, IN3
Connexion vers CCM-6, module 1, IN3
N Nullleiter / Neutre
LCM-6
IN 3 Signal von CCM-8
Signal de CCM-88
IN 2 Strömungswächter*
Capteur flux*
IN 1 Druckschalter
Inter. manométrique
IN 3 externer Klimarechner 1
Calculateur clima. ext. 1
IN 2 externer Klimarechner 2
Calculateur clima. ext. 2
IN 1 externer Klimarechner 3
Calculateur clima. ext. 3
IN 3 externer Klimarechner 4
Calculateur clima. ext. 4
IN 2 externer Klimarechner 5
Calculateur clima. ext. 5
IN 1 externer Klimarechner 6
Calculateur clima. ext. 6
- 51 - LUBING Système de climatisation Top
Annexe : plans de connexion
LCM-8
externer Klimarechner 7
Calculateur clima. ext. 7
externer Klimarechner 8
Calculateur clima. ext. 8
externer Klimarechner 9
Calculateur clima. ext. 9
externer Klimarechner 10
Calculateur clima. ext. 10
externer Klimarechner 11
Calculateur clima. ext. 11
externer Klimarechner 12
Calculateur clima. ext. 12
externer Klimarechner 13
Calculateur clima. ext. 13
externer Klimarechner 14
Calculateur clima. ext. 14
