LUBING Top Klima System Montage- Und Betriebsanleitung Seite 43

Anhang: Kolbenpumpe

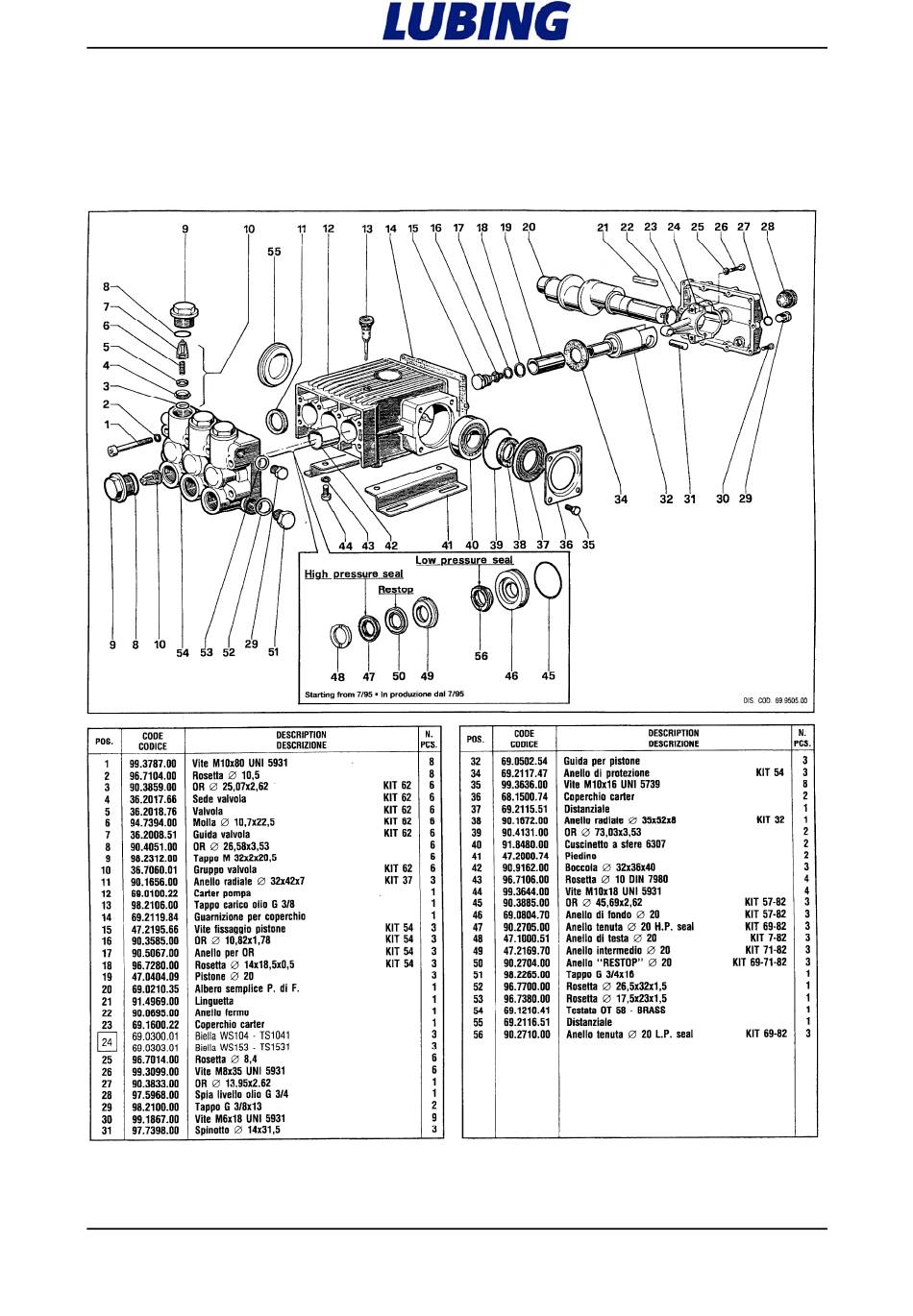

Bildtafel u. Ersatzteilliste Kolbenpumpe
Tableau et liste des pièces détachées de la pompe à piston
0934-4 Lubing TKS D-F
Vis
Rondelle
O-Ring
Siège soupape
Soupape
Tige
Support soupape
O-ring
Vis
Soupape
Garniture
Carter pompe
Vis vidange
Couvercle
Vispiston
O-ring
Bague de tension
Rondelle
Piston
Vilebrequin
Clavette
Garniture
Carter
Bielle
Bielle
Rondelle
Vis
O-ring
Vis vidange
Vis
Screw
Broche
- 43 -
Annexe : pompe à piston
R-1041/21
2R-1041/21
R-1041/30
2R-1041/30
Support piston
Garniture piston
Vis
Couvercle
Anneau d'écartement
Bague d'étanchéité
O-ring
Palier
Support de montage
Tige piston
Rondelle
Vis
O-ring
Garniture
Garniture HP
Garniture
Garniture
Restop
Vis
Rondelle
Rondelle
Tete
Anneau d'écartement
Garniture BP
LUBING Système de climatisation Top
LUBING Top Klima System
