LUBING Top Klima System Montage- Und Betriebsanleitung Seite 15

Montage
0934-4 Lubing TKS D-F

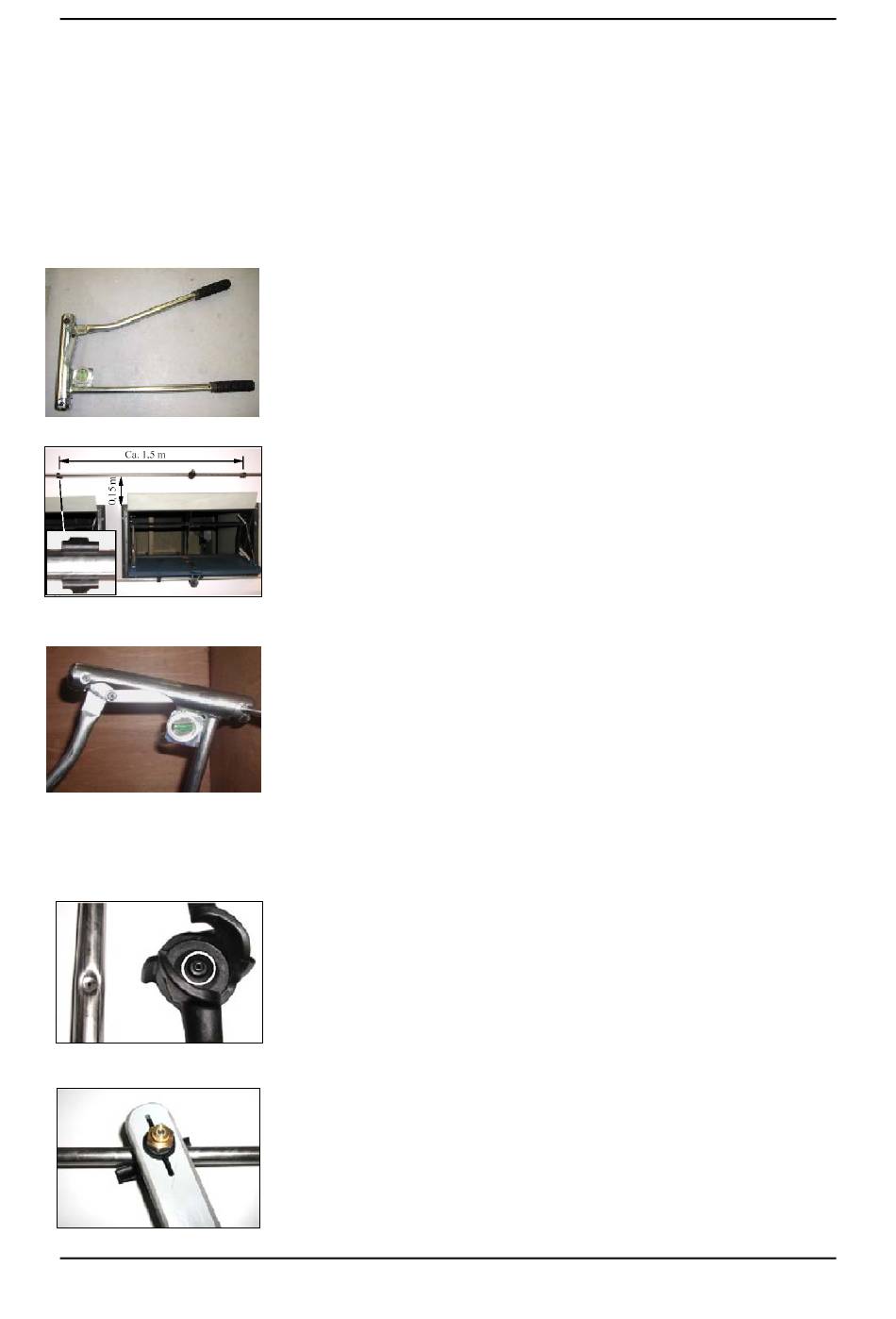

LUBING FlexClamp System
Mit dem FlexClamp System ist es
möglich, nach der Montage der
Druckleitung im Stall die Sprühdü-
sen zu setzen.
Achtung: Für das FlexClamp
System dürfen nur die Rohrlei-
tungen Art.Nr. 7827 verwendet
werden. Nur dieses Rohr kann
mit der Lochzange Art.Nr. 7880
gelocht werden!
Dieses Rohr kann jedoch nicht ge-
bogen werden. An Biegestellen
das Anschlußrohr Art.Nr. 7327
verwenden.
Druckleitung lochen
Die Druckleitungen mit dem Rohr-
halter Art. Nr. 7830 an der Wand
befestigen oder mit einem Spann-
draht (siehe Abbildung S. 17) von
der Decke abhängen.
Mit der Lochzange die Löcher
gleichmäßig verteilen. Wenn mög-
lich, Löcher vor die Zuluft plazi-
eren.
An der Lochzange kann mit der
Lybelle der Lochwinkel eingestellt
und beim Lochen überprüft wer-
den. Die Düsen sollten ca. 10-15°
nach oben sprühen.
Wichtig: Beim Lochen die Zange
ganz zusammendrücken, um ei-
nen optimalen Dichtsitz am Rohr
zu erhalten.
FlexClamp Düsen montieren
Die FlexClamp Düse am Loch auf
das Rohr setzen. Die weiße Dich-
tung an der Düse muß dabei mittig
im Dichtsitz des Rohres sitzen.
Mit dem Montageschlüssel Art.Nr.
7840 die FlexClamp Düse auf das
Rohr drehen. Die FlexClamp Düse
darf dabei nicht verkanten und
nicht schräg stehen. Mit beiden
Händen arbeiten.
- 15 -
LUBING FlexClamp System
Le système FlexClamp permet de
monter les tuyères lorsque les
conduits sous pression sont instal-
lées.
Attention : Uniquement utiliser
la conduite N° d'art. 7827 avec
FlexClamp. Seule cette conduite
peut être percée avec la pince à
perforer N° d'art. 7880.
Cette conduite ne peut pas être
pliée. Utiliser la conduite de rac-
cord N° d'art 7327 pour les rac-
cords coudés.
Perforer la conduite sous pres-
sion
Fixer la conduite sous pression au
mur avec le porte tube N° d'art
7830 ou au plafond à l'aide d'un
cable de tension (voir ill. page 17).
Percer les trous à intervalles régu-
liers avec la pince à perforer et si
possible, les placer avant les pri-
ses d'air.
Le niveau à bulle de la pince à per-
forer permet d'ajuster et de contrô-
ler l'angle du trou. Les tuyères doi-
vent pulvériser vers le haut à envi-
ron 10-15°.
Important : Complètement serrer
la pince lors du perforage pour
aménager un logement de garni-
ture parfait sur la conduite.
Montage des tuyères FlexClamp
Placer la tuyère FlexClamp sur le
trou de la conduite. La garniture
blanche doit être centrée dans son
logement sur la conduite.
Utiliser la pince de montage N°
d'art. 7840 et visser la tuyère
FlexClamp dans la conduite. Veil-
ler à ce que la tuyère soit correc-
tement positionnée. Travailler à
deux mains.
LUBING Système de climatisation Top
LUBING Top Klima System
Installation
