LUBING Top Klima System Montage- Und Betriebsanleitung Seite 50

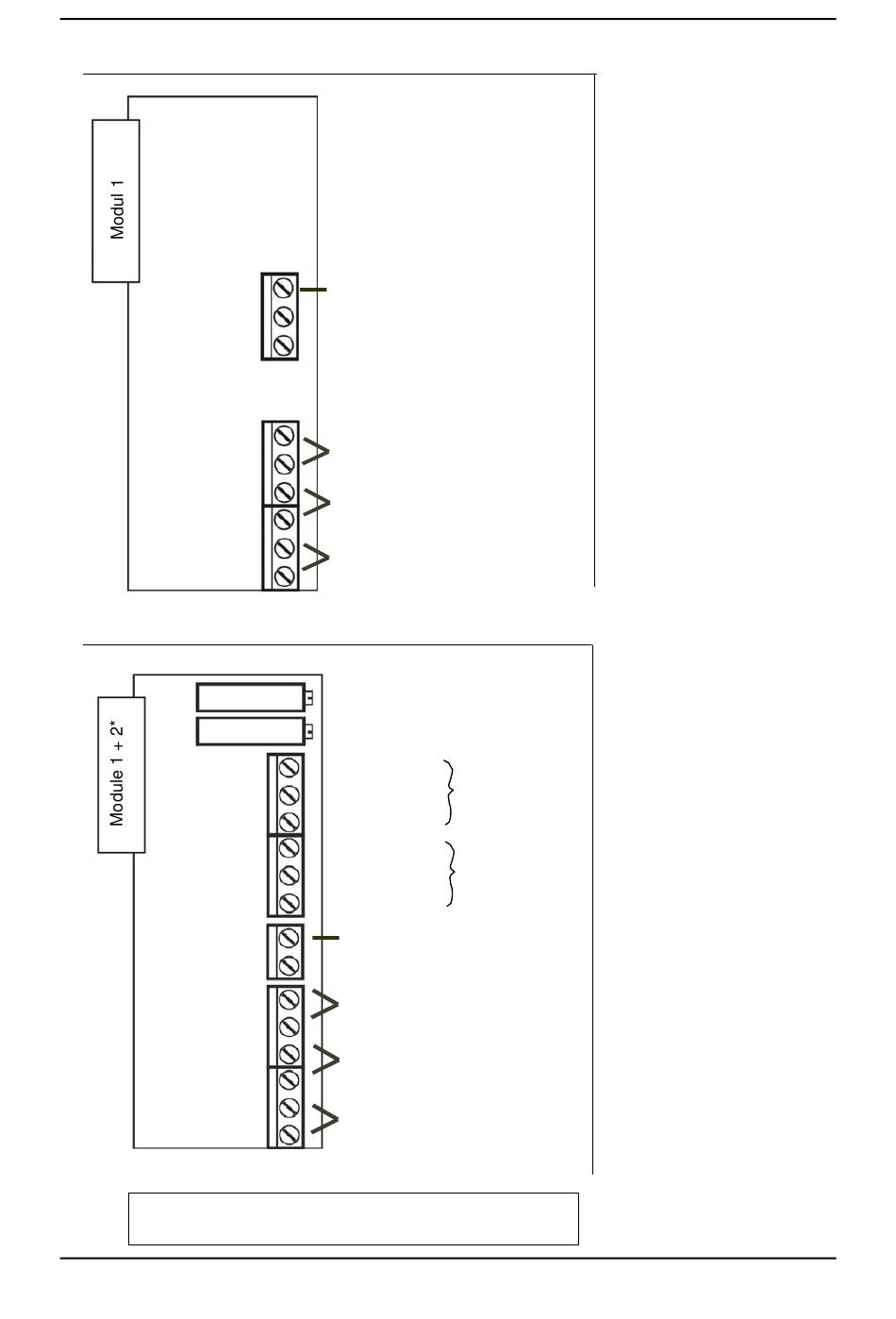

Anhang: Anschlußpläne
Eingänge / Inputs LC-1 / LC-2
Eingänge / Entrées LCS-1 / LCS-2
* nur LC-2 + LCS-2 / LC-2 + LCS-2 uniquement
** nur LCS-1 und LCS-2 / LCS-1 et LCS-2 uniquement
0934-4 Lubing TKS D-F
GND: Druckschalter (blue)
Interrupteur manométrique
IN 3: Klimarechner
Calculateur clima. ext. 1
IN 2: Klimarechner Haus 2*
Calculateur clima. ext. 2*
IN 1: Druckschalter (black)
Druckschalter (brown)
Interrupteur manométrique
(Réglage humidité)
(Régl. température)
Bleu (GND)
Humidité
Brun (IN)
DOL 14
Bleu (15V=)
Température
Bleu (GND)
DOL15
Brun (IN)
Bleu (15V=)
GND: Druckschalter (blue)
Interrupteur manométrique
IN 3: Klimarechner
Calc. de climatisation
IN 2: Klimarechner Haus 2*
Calc. clima. étable 2*
IN 1: Druckschalter (black)
Druckschalter (brown)
Interrupteur manom.
- 50 -
Annexe : plans de connexion
LUBING Système de climatisation Top
LUBING Top Klima System
