Messeinrichtung; Einbaubedingungen - Endress+Hauser Memograph CVM40 Betriebsanleitung

Memograph CVM40
"
Endress+Hauser
3.2

Messeinrichtung

Eine komplette Messeinrichtung umfasst:
• Memograph CVM40
• Optischer Sensor, z. B. OUSAF44
• Durchflussarmatur, z. B. OUA260
• Kabelsatz, z. B. OUK40
1
3

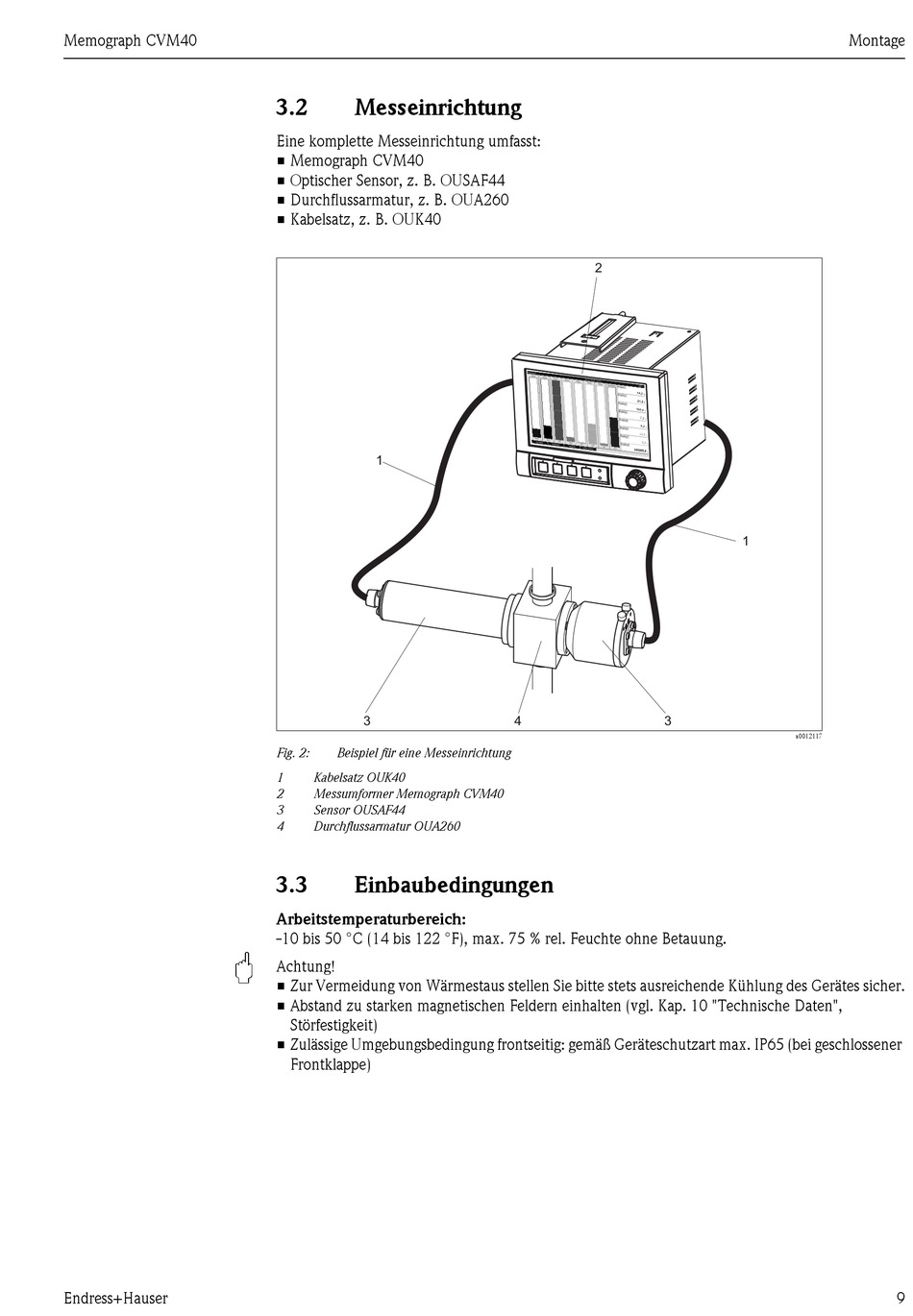

Fig. 2: Beispiel für eine Messeinrichtung
1 Kabelsatz OUK40
2 Messumformer Memograph CVM40
3 Sensor OUSAF44
4 Durchflussarmatur OUA260
3.3

Einbaubedingungen

Arbeitstemperaturbereich:
-10 bis 50 °C (14 bis 122 °F), max. 75 % rel. Feuchte ohne Betauung.
Achtung!
• Zur Vermeidung von Wärmestaus stellen Sie bitte stets ausreichende Kühlung des Gerätes sicher.
• Abstand zu starken magnetischen Feldern einhalten (vgl. Kap. 10 "Technische Daten",
Störfestigkeit)
• Zulässige Umgebungsbedingung frontseitig: gemäß Geräteschutzart max. IP65 (bei geschlossener
Frontklappe)
2
4 3
Montage
1
a0012117
9
