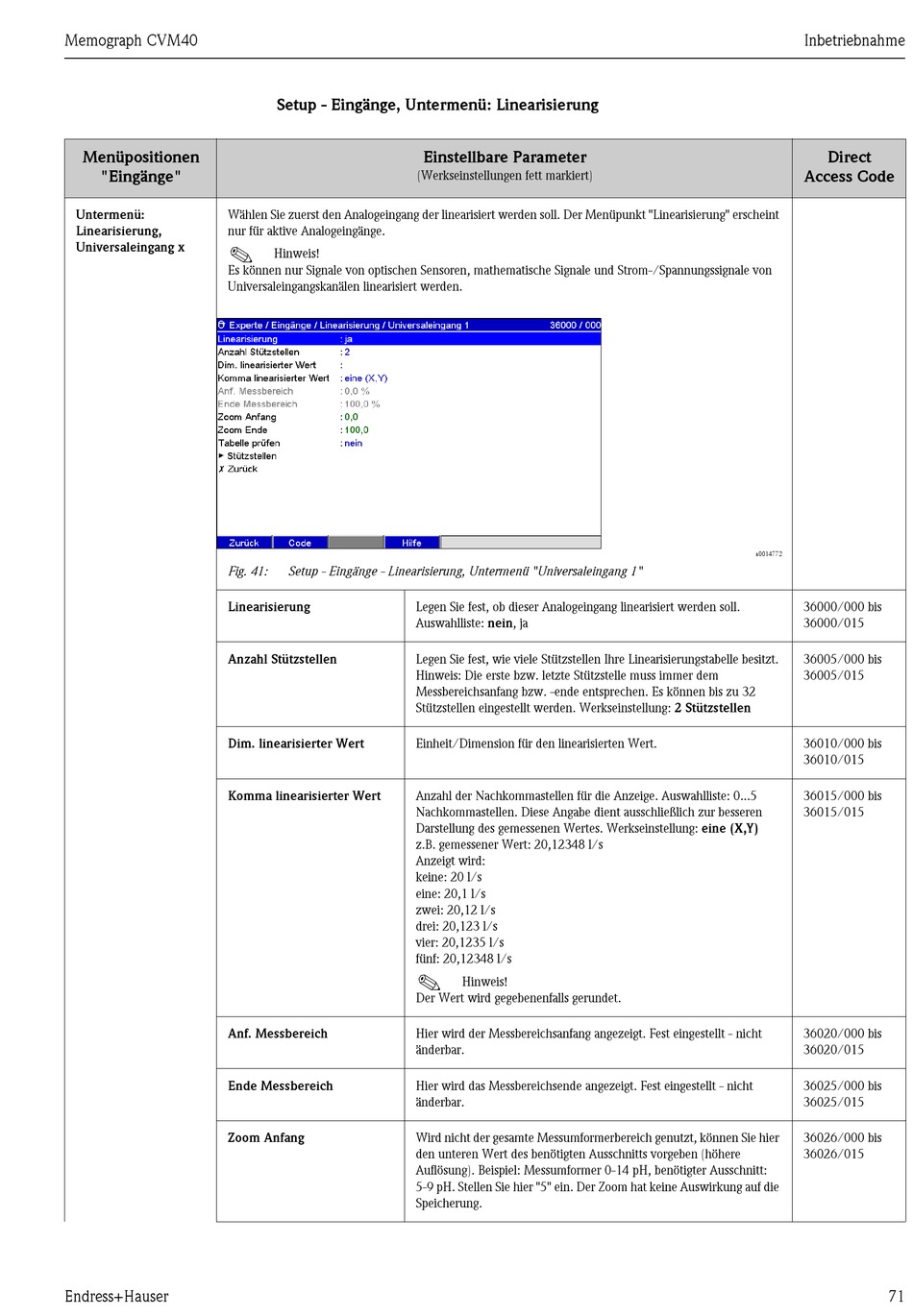

Setup - Eingänge, Untermenü: Linearisierung - Endress+Hauser Memograph CVM40 Betriebsanleitung

Memograph CVM40
Menüpositionen
"Eingänge"
Untermenü: Wählen Sie zuerst den Analogeingang der linearisiert werden soll. Der Menüpunkt "Linearisierung" erscheint
Linearisierung, nur für aktive Analogeingänge.
!
Universaleingang x
Es können nur Signale von optischen Sensoren, mathematische Signale und Strom-/Spannungssignale von
Universaleingangskanälen linearisiert werden.
Fig. 41:
Linearisierung
Anzahl Stützstellen
Dim. linearisierter Wert
Komma linearisierter Wert
Anf. Messbereich
Ende Messbereich
Zoom Anfang
Endress+Hauser
Setup - Eingänge, Untermenü: Linearisierung
Einstellbare Parameter
(Werkseinstellungen fett markiert)
Hinweis!
Setup - Eingänge - Linearisierung, Untermenü "Universaleingang 1"
Legen Sie fest, ob dieser Analogeingang linearisiert werden soll.
Auswahlliste: nein, ja
Legen Sie fest, wie viele Stützstellen Ihre Linearisierungstabelle besitzt.
Hinweis: Die erste bzw. letzte Stützstelle muss immer dem
Messbereichsanfang bzw. -ende entsprechen. Es können bis zu 32
Stützstellen eingestellt werden. Werkseinstellung: 2 Stützstellen
Einheit/Dimension für den linearisierten Wert.
Anzahl der Nachkommastellen für die Anzeige. Auswahlliste: 0...5
Nachkommastellen. Diese Angabe dient ausschließlich zur besseren
Darstellung des gemessenen Wertes. Werkseinstellung: eine (X,Y)
z.B. gemessener Wert: 20,12348 l/s
Anzeigt wird:
keine: 20 l/s
eine: 20,1 l/s
zwei: 20,12 l/s
drei: 20,123 l/s
vier: 20,1235 l/s
fünf: 20,12348 l/s
!
Der Wert wird gegebenenfalls gerundet.
Hier wird der Messbereichsanfang angezeigt. Fest eingestellt - nicht
änderbar.
Hier wird das Messbereichsende angezeigt. Fest eingestellt - nicht
änderbar.
Wird nicht der gesamte Messumformerbereich genutzt, können Sie hier
den unteren Wert des benötigten Ausschnitts vorgeben (höhere
Auflösung). Beispiel: Messumformer 0-14 pH, benötigter Ausschnitt:
5-9 pH. Stellen Sie hier "5" ein. Der Zoom hat keine Auswirkung auf die
Speicherung.
Hinweis!
Inbetriebnahme
Direct
Access Code
a0014772
36000/000 bis
36000/015
36005/000 bis
36005/015
36010/000 bis
36010/015
36015/000 bis
36015/015
36020/000 bis
36020/015
36025/000 bis
36025/015
36026/000 bis
36026/015
