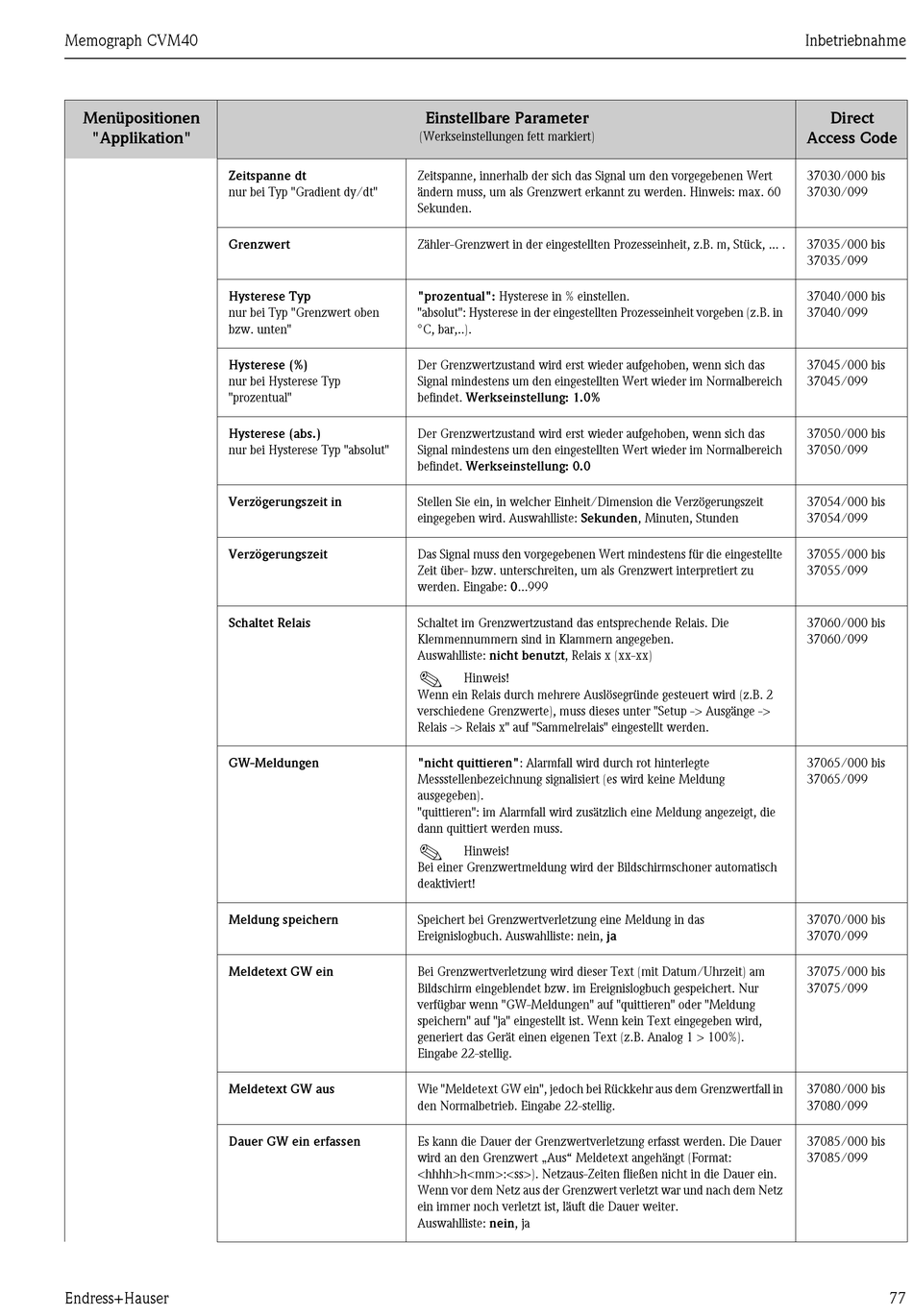

Endress+Hauser Memograph CVM40 Betriebsanleitung Seite 77

Memograph CVM40
Menüpositionen
"Applikation"
Zeitspanne dt
nur bei Typ "Gradient dy/dt"
Grenzwert
Hysterese Typ
nur bei Typ "Grenzwert oben
bzw. unten"
Hysterese (%)
nur bei Hysterese Typ
"prozentual"
Hysterese (abs.)
nur bei Hysterese Typ "absolut"
Verzögerungszeit in
Verzögerungszeit
Schaltet Relais
GW-Meldungen
Meldung speichern
Meldetext GW ein
Meldetext GW aus
Dauer GW ein erfassen
Endress+Hauser
Einstellbare Parameter
(Werkseinstellungen fett markiert)
Zeitspanne, innerhalb der sich das Signal um den vorgegebenen Wert
ändern muss, um als Grenzwert erkannt zu werden. Hinweis: max. 60
Sekunden.
Zähler-Grenzwert in der eingestellten Prozesseinheit, z.B. m, Stück, ... .
"prozentual": Hysterese in % einstellen.
"absolut": Hysterese in der eingestellten Prozesseinheit vorgeben (z.B. in
°C, bar,..).
Der Grenzwertzustand wird erst wieder aufgehoben, wenn sich das
Signal mindestens um den eingestellten Wert wieder im Normalbereich
befindet. Werkseinstellung: 1.0%
Der Grenzwertzustand wird erst wieder aufgehoben, wenn sich das
Signal mindestens um den eingestellten Wert wieder im Normalbereich
befindet. Werkseinstellung: 0.0
Stellen Sie ein, in welcher Einheit/Dimension die Verzögerungszeit
eingegeben wird. Auswahlliste: Sekunden, Minuten, Stunden
Das Signal muss den vorgegebenen Wert mindestens für die eingestellte
Zeit über- bzw. unterschreiten, um als Grenzwert interpretiert zu
werden. Eingabe: 0...999
Schaltet im Grenzwertzustand das entsprechende Relais. Die
Klemmennummern sind in Klammern angegeben.
Auswahlliste: nicht benutzt, Relais x (xx-xx)
!
Hinweis!
Wenn ein Relais durch mehrere Auslösegründe gesteuert wird (z.B. 2
verschiedene Grenzwerte), muss dieses unter "Setup -> Ausgänge ->
Relais -> Relais x" auf "Sammelrelais" eingestellt werden.
"nicht quittieren": Alarmfall wird durch rot hinterlegte
Messstellenbezeichnung signalisiert (es wird keine Meldung
ausgegeben).
"quittieren": im Alarmfall wird zusätzlich eine Meldung angezeigt, die
dann quittiert werden muss.
!
Hinweis!
Bei einer Grenzwertmeldung wird der Bildschirmschoner automatisch
deaktiviert!
Speichert bei Grenzwertverletzung eine Meldung in das
Ereignislogbuch. Auswahlliste: nein, ja
Bei Grenzwertverletzung wird dieser Text (mit Datum/Uhrzeit) am
Bildschirm eingeblendet bzw. im Ereignislogbuch gespeichert. Nur
verfügbar wenn "GW-Meldungen" auf "quittieren" oder "Meldung
speichern" auf "ja" eingestellt ist. Wenn kein Text eingegeben wird,
generiert das Gerät einen eigenen Text (z.B. Analog 1 > 100%).
Eingabe 22-stellig.
Wie "Meldetext GW ein", jedoch bei Rückkehr aus dem Grenzwertfall in
den Normalbetrieb. Eingabe 22-stellig.
Es kann die Dauer der Grenzwertverletzung erfasst werden. Die Dauer
wird an den Grenzwert „Aus" Meldetext angehängt (Format:
<hhhh>h<mm>:<ss>). Netzaus-Zeiten fließen nicht in die Dauer ein.
Wenn vor dem Netz aus der Grenzwert verletzt war und nach dem Netz
ein immer noch verletzt ist, läuft die Dauer weiter.
Auswahlliste: nein, ja
Inbetriebnahme
Direct
Access Code
37030/000 bis
37030/099
37035/000 bis
37035/099
37040/000 bis
37040/099
37045/000 bis
37045/099
37050/000 bis
37050/099
37054/000 bis
37054/099
37055/000 bis
37055/099
37060/000 bis
37060/099
37065/000 bis
37065/099
37070/000 bis
37070/099
37075/000 bis
37075/099
37080/000 bis
37080/099
37085/000 bis
37085/099
77
