Montage
!
10
3.4

Einbau

3.4.1 Einbau des Gerätes
Schalttafelausschnitt und -einbau / Bauform, Maße
136 (5.35)
195.23 (7.69)
mm (inch)

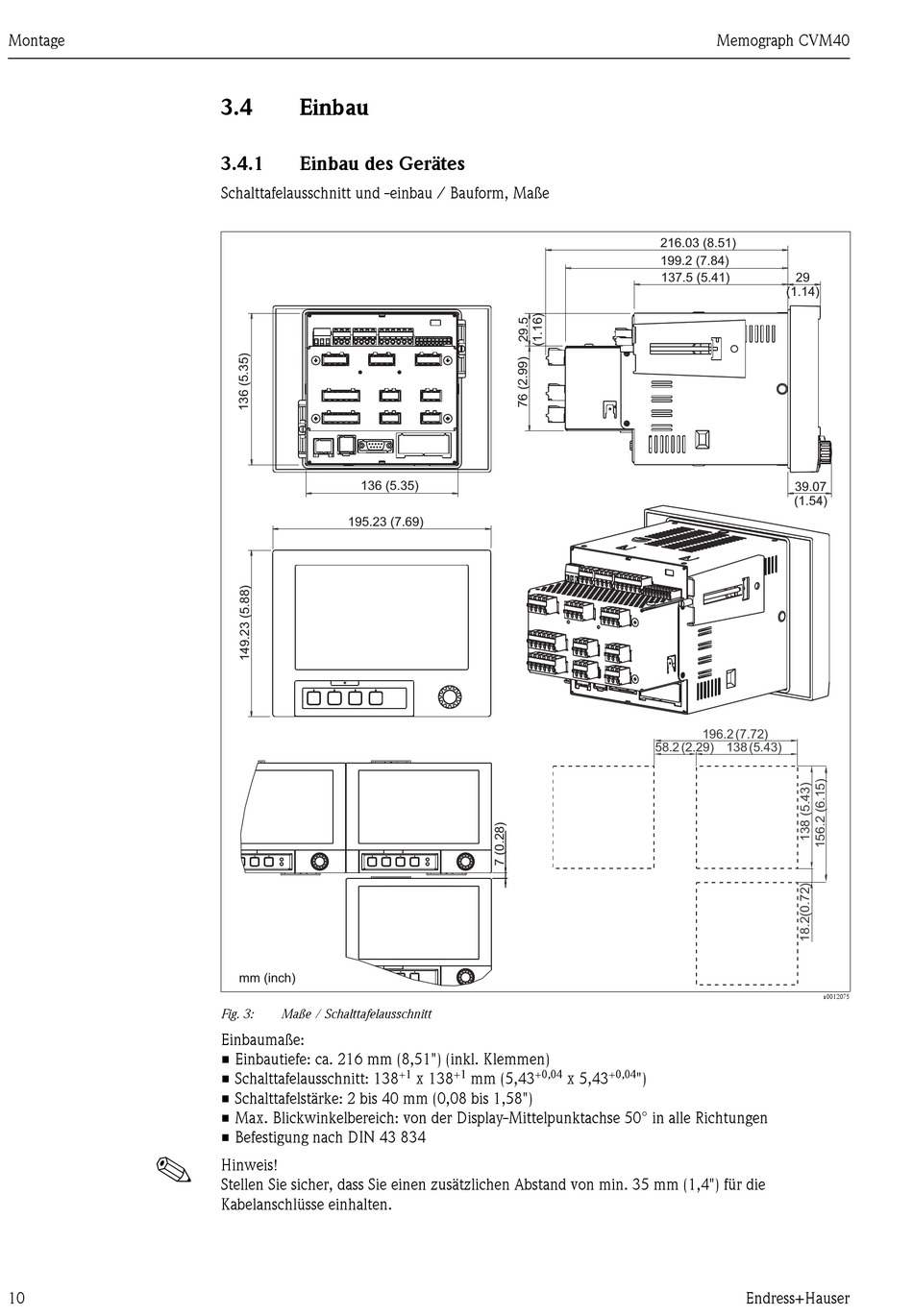

Fig. 3: Maße / Schalttafelausschnitt
Einbaumaße:
• Einbautiefe: ca. 216 mm (8,51") (inkl. Klemmen)
• Schalttafelausschnitt: 138
• Schalttafelstärke: 2 bis 40 mm (0,08 bis 1,58")
• Max. Blickwinkelbereich: von der Display-Mittelpunktachse 50° in alle Richtungen
• Befestigung nach DIN 43 834
Hinweis!
Stellen Sie sicher, dass Sie einen zusätzlichen Abstand von min. 35 mm (1,4") für die
Kabelanschlüsse einhalten.
+1 +1 +0,04
x 138 mm (5,43 x 5,43
Memograph CVM40
216.03 (8.51)
199.2 (7.84)
137.5 (5.41)
196.2 (7.72)
58.2 (2.29) 138 (5.43)
+0,04
")
Endress+Hauser
29
(1.14)
39.07
(1.54)
a0012075
