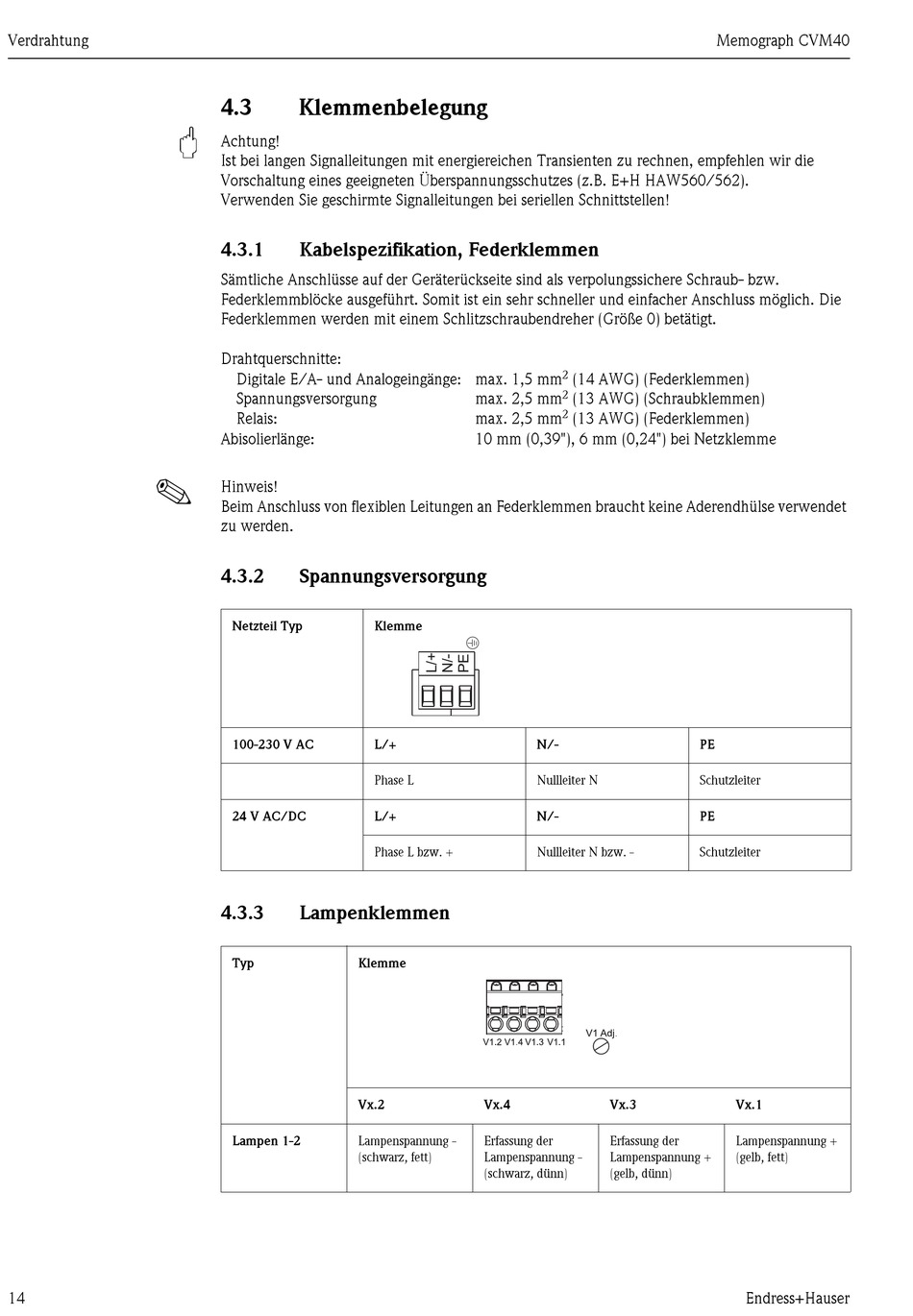

Klemmenbelegung - Endress+Hauser Memograph CVM40 Betriebsanleitung

Verdrahtung
"
!
14
4.3

Klemmenbelegung

Achtung!
Ist bei langen Signalleitungen mit energiereichen Transienten zu rechnen, empfehlen wir die
Vorschaltung eines geeigneten Überspannungsschutzes (z.B. E+H HAW560/562).
Verwenden Sie geschirmte Signalleitungen bei seriellen Schnittstellen!
4.3.1 Kabelspezifikation, Federklemmen
Sämtliche Anschlüsse auf der Geräterückseite sind als verpolungssichere Schraub- bzw.
Federklemmblöcke ausgeführt. Somit ist ein sehr schneller und einfacher Anschluss möglich. Die
Federklemmen werden mit einem Schlitzschraubendreher (Größe 0) betätigt.
Drahtquerschnitte:
Digitale E/A- und Analogeingänge:
Spannungsversorgung
Relais:
Abisolierlänge:
Hinweis!
Beim Anschluss von flexiblen Leitungen an Federklemmen braucht keine Aderendhülse verwendet
zu werden.
4.3.2 Spannungsversorgung
Netzteil Typ Klemme
100-230 V AC L/+
Phase L
24 V AC/DC L/+
Phase L bzw. +
4.3.3 Lampenklemmen
Typ Klemme
Vx.2
Lampen 1-2 Lampenspannung -
(schwarz, fett)
2
max. 1,5 mm (14 AWG) (Federklemmen)
2
max. 2,5 mm (13 AWG) (Schraubklemmen)
2
max. 2,5 mm (13 AWG) (Federklemmen)
10 mm (0,39"), 6 mm (0,24") bei Netzklemme
N/-
Nullleiter N
N/-
Nullleiter N bzw. -
Vx.4 Vx.3
Erfassung der Erfassung der
Lampenspannung - Lampenspannung +
(schwarz, dünn) (gelb, dünn)
Memograph CVM40
PE
Schutzleiter
PE
Schutzleiter
Vx.1
Lampenspannung +
(gelb, fett)
Endress+Hauser
