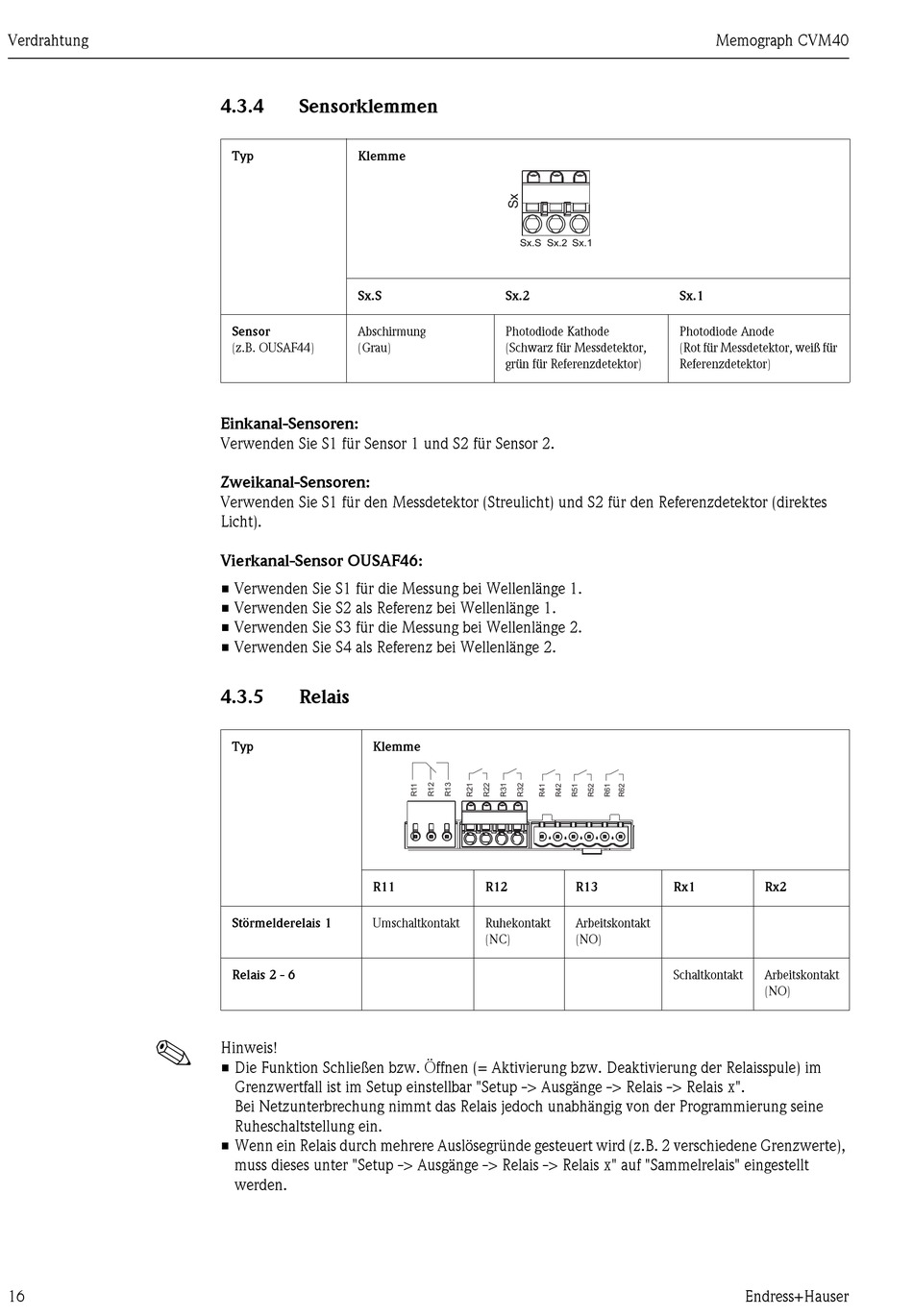

Endress+Hauser Memograph CVM40 Betriebsanleitung Seite 16

Verdrahtung
!
16
4.3.4 Sensorklemmen
Typ Klemme
Sx.S
Sensor Abschirmung
(z.B. OUSAF44) (Grau)
Einkanal-Sensoren:
Verwenden Sie S1 für Sensor 1 und S2 für Sensor 2.
Zweikanal-Sensoren:
Verwenden Sie S1 für den Messdetektor (Streulicht) und S2 für den Referenzdetektor (direktes
Licht).
Vierkanal-Sensor OUSAF46:
• Verwenden Sie S1 für die Messung bei Wellenlänge 1.
• Verwenden Sie S2 als Referenz bei Wellenlänge 1.
• Verwenden Sie S3 für die Messung bei Wellenlänge 2.
• Verwenden Sie S4 als Referenz bei Wellenlänge 2.
4.3.5 Relais
Typ Klemme
R11
Störmelderelais 1 Umschaltkontakt
Relais 2 - 6
Hinweis!
• Die Funktion Schließen bzw. Öffnen (= Aktivierung bzw. Deaktivierung der Relaisspule) im
Grenzwertfall ist im Setup einstellbar "Setup -> Ausgänge -> Relais -> Relais x".
Bei Netzunterbrechung nimmt das Relais jedoch unabhängig von der Programmierung seine
Ruheschaltstellung ein.
• Wenn ein Relais durch mehrere Auslösegründe gesteuert wird (z.B. 2 verschiedene Grenzwerte),
muss dieses unter "Setup -> Ausgänge -> Relais -> Relais x" auf "Sammelrelais" eingestellt
werden.
Sx.S Sx.2 Sx.1
Sx.2
Photodiode Kathode
(Schwarz für Messdetektor,
grün für Referenzdetektor)
R12 R13
Ruhekontakt Arbeitskontakt
(NC) (NO)
Memograph CVM40
Sx.1
Photodiode Anode
(Rot für Messdetektor, weiß für
Referenzdetektor)
Rx1 Rx2
Schaltkontakt Arbeitskontakt
(NO)
