Memograph CVM40
Menüpositionen "Extras",
Untermenü:
Anzeige/Betrieb
Instrumentendarstellung
Prozessbild
Ereignislogbuch / Audit Trail
Endress+Hauser

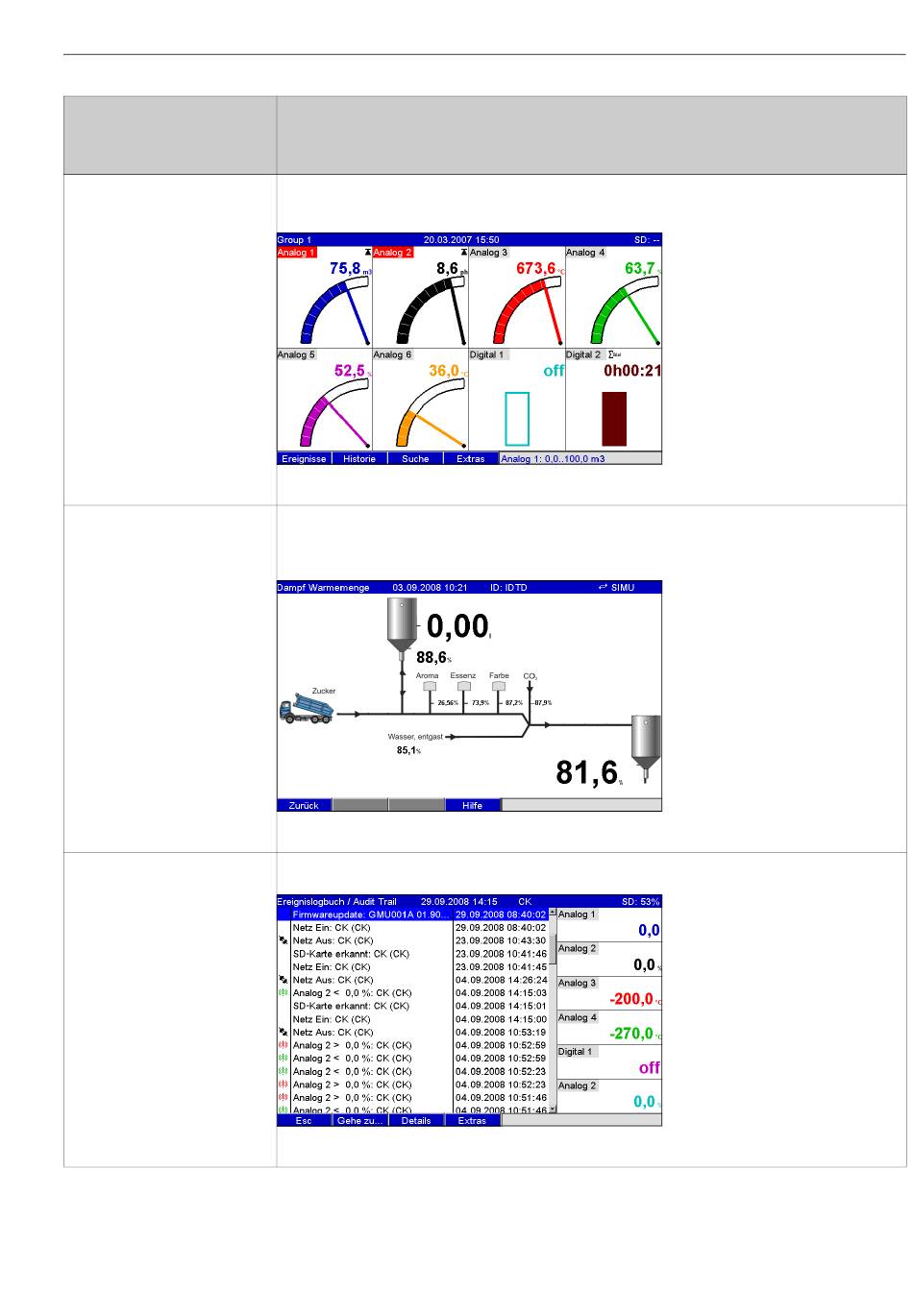

Alle Analogkanäle einer Gruppe werden als Analoginstrumente dargestellt. Der Digitaleingang wird als Status bzw.
Zähler/Betriebszeit dargestellt.
Fig. 60:
Instrumentendarstellung
Ein vom Anwender erstelltes Prozessbild kann inklusive Momentanwerten am Gerät dargestellt werden. Diese
Darstellungsart ist nur verfügbar, wenn auch ein Prozessbild hinterlegt ist. Das Prozessbild kann mittels SD-Karte oder
USB-Stick auf das Gerät übertragen werden (Extras -> SD-Karte bzw. USB-Stick -> Prozessbild).
Fig. 61:
Beispiel Prozessbild
Ereignisse wie z.B. Grenzwertverletzungen und Netzausfälle werden in ihrer zeitlichen Abfolge aufgelistet.
Fig. 62:
Ereignislogbuch / Audit Trail
Beschreibung
Inbetriebnahme
a0014821
a0014822
a0014823
89
