Inbetriebnahme
Menüpositionen
"Applikation"
Untermenü: Die Messwerte können auf Grenzwerte überwacht werden. Im Grenzwertfall können Relais geschaltet bzw.
Grenzwerte, Meldungen ausgegeben werden. Die Kanäle können den Grenzwerten frei zugeordnet werden.
Grenzwert x Einstellungen für den gewählten Grenzwert ansehen bzw. ändern. Es können bis zu 100 Grenzwerte
überwacht werden.
Grenzwerte können auch außerhalb des Setup-Menüs verändert werden, d.h. der Benutzer muss nicht in das
Menü "Setup" wechseln. Dadurch wird die Sicherheit erhöht, dass keine anderen Parameter verändert
werden. Funktion aktivieren: "Hauptmenü -> Setup -> Applikation -> Grenzwerte ändern: auch im Menü
Extras" auswählen. Ist die Benutzerverwaltung aktiv, muss auch bei dieser Einstellung der Benutzer und das
Passwort eingegeben werden bevor ein Grenzwert verändert werden kann.

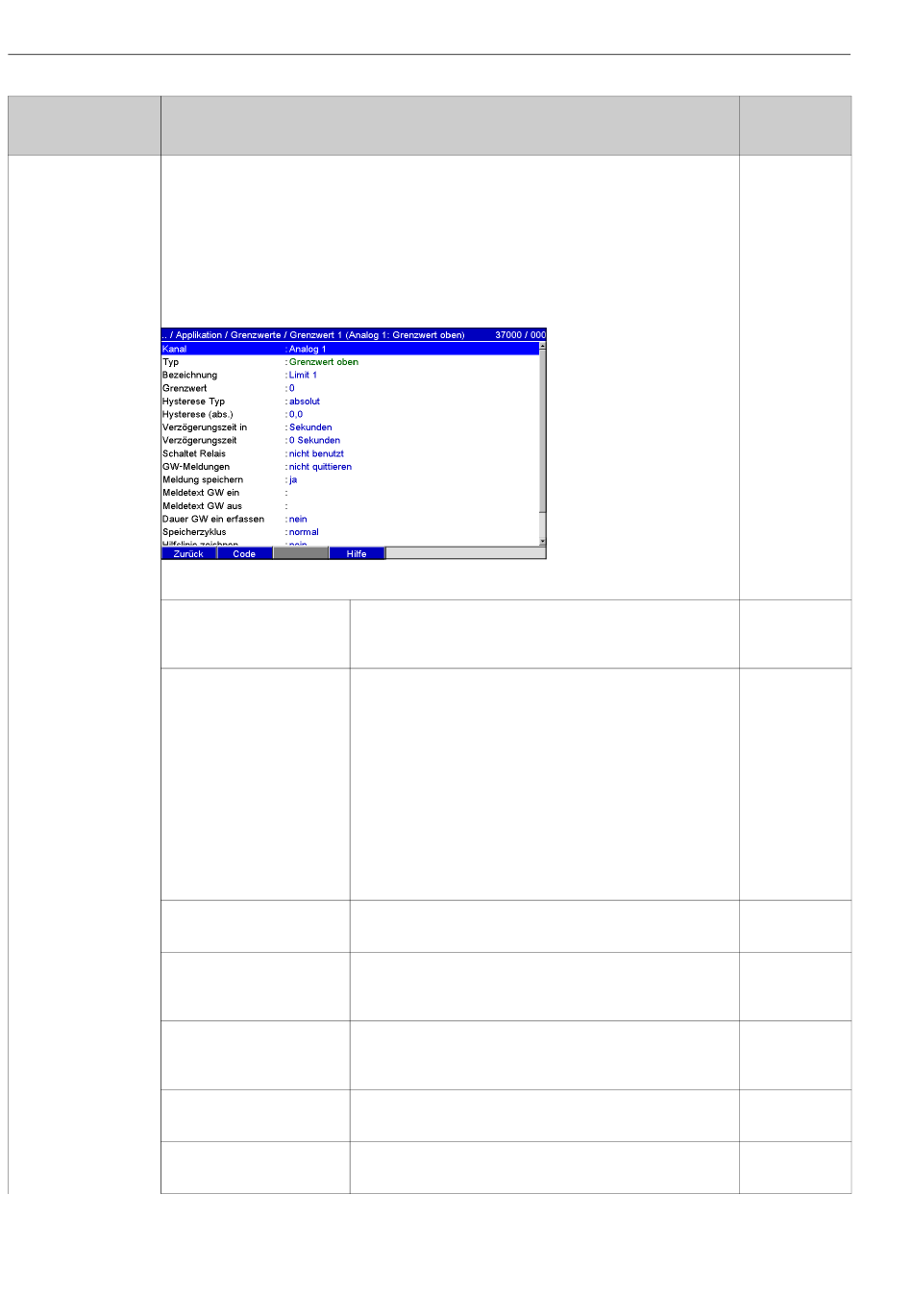

Fig. 45:
Kanal
Typ
Bezeichnung
Anf. Messbereich
nur bei "Analogeingang x" mit
"Grenzwert oben bzw. unten"
Ende Messbereich
nur bei "Analogeingang x" mit
"Grenzwert oben bzw. unten"
Grenzwert
Signaländerung dy
nur bei Typ "Gradient dy/dt"
76
Einstellbare Parameter
(Werkseinstellungen fett markiert)
Setup Eingänge, Untermenü "Grenzwerte, Grenzwert x"
Wählen Sie aus, auf welchen Eingang sich der Grenzwert bezieht.
Auswahlliste: ausgeschaltet, Analogeingang x, Digitaleingang x, Mathe
x
Art des Grenzwerts (abhängig vom Eingangssignal):
"Grenzwert unten": Analogsignal unterschreitet den Grenzwert.
"Grenzwert oben": Analogsignal überschreitet den Grenzwert.
"Auswertung 1-4": Zähler überschreitet den Grenzwert. Hinweis: Zähler
werden zyklisch auf 0 zurückgesetzt.
"Gradient dy/dt": Dient zur Überwachung der zeitlichen Änderung des
Eingangssignals. Wenn sich der Messwert zu schnell ändert, wird der
Alarm ausgelöst. Der Alarm ist beendet, wenn der Gradient wieder
unterhalb des eingestellten Werts fällt. Hinweis: Einstellungen in
Signalauswertung beachten
Bezeichnung des Grenzwerts zur Identifikation.
Werkseinstellung: Limit x
Hier wird der untere Wert des eingestellten Messbereichs angezeigt.
Hier wird der obere Wert des eingestellten Messbereichs angezeigt.
Analog-Grenzwert in der eingestellten Prozesseinheit, z.B. in °C, bar,...
Geben Sie hier den Wert für die Signaländerung ein, um als Grenzwert
erkannt zu werden.
Memograph CVM40
Direct
Access Code
a0014781
37000/000 bis
37000/099
37005/000 bis
37005/099
37008/000 bis
37008/099
37015/000 bis
37015/099
37020/000 bis
37020/099
37025/000 bis
37025/099
37025/000 bis
37025/099
