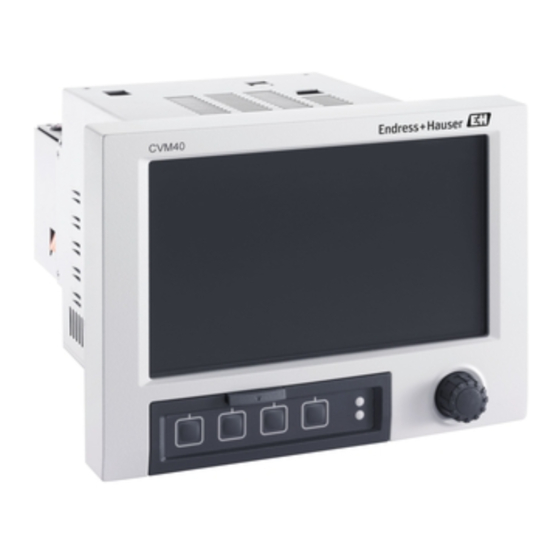

Endress+Hauser Memograph CVM40 Kurzanleitung
Grafischer messumformer für inline-photometer und data manager
Vorschau ausblenden
Andere Handbücher für Memograph CVM40:
- Betriebsanleitung (136 Seiten) ,
- Kurzanleitung (28 Seiten) ,
- Technische information (21 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Memograph CVM40
Inhaltszusammenfassung für Endress+Hauser Memograph CVM40

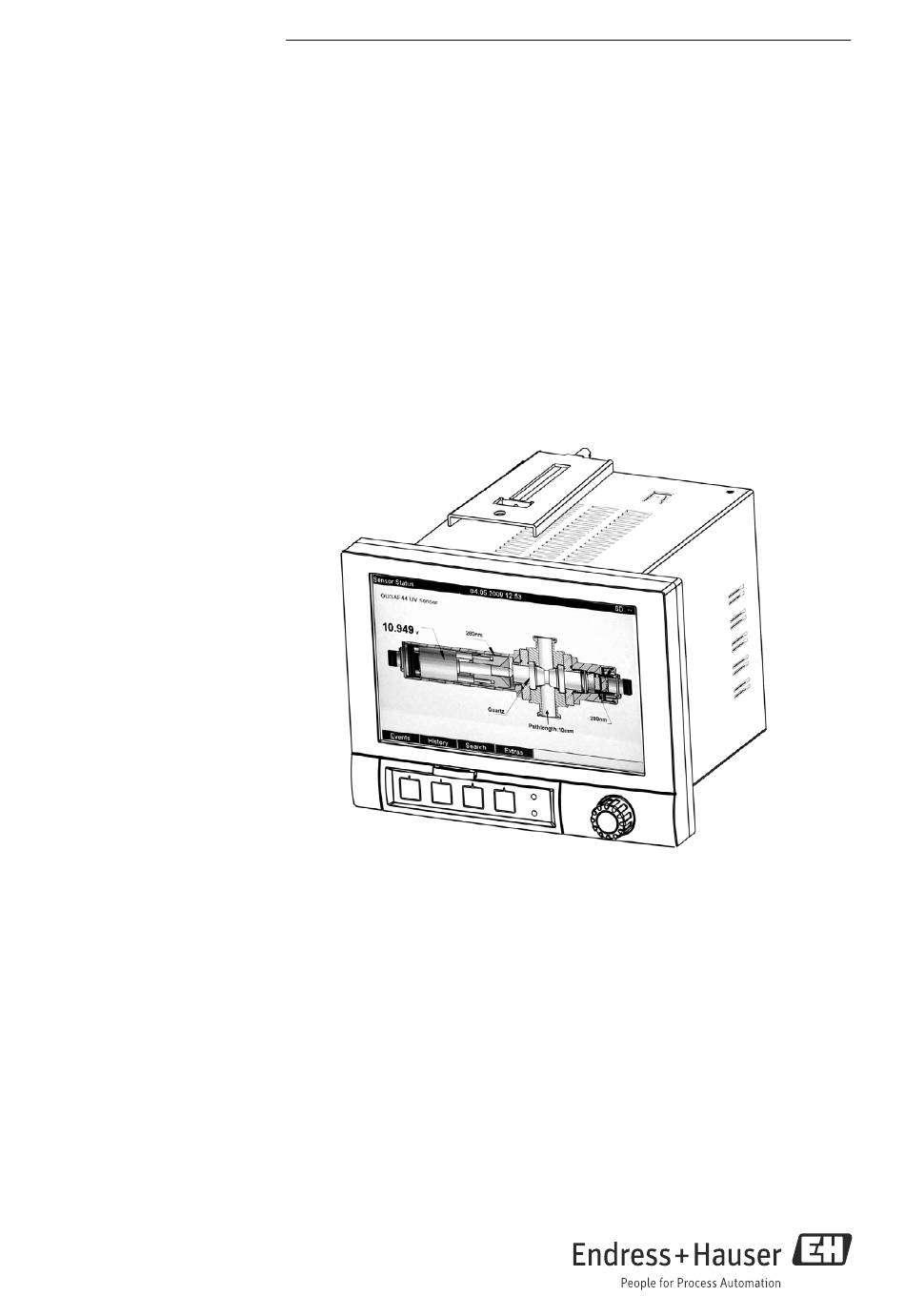

- Seite 1 Products Solutions Services KA00457C/07/DE/14.13 71210656 Kurzanleitung Memograph CVM40 Grafischer Messumformer für Inline-Photometer und Data Manager Diese Anleitung ist eine Kurzanleitung. Ausführliche Informati- onen entnehmen Sie bitte der Betriebsanleitung.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Memograph CVM40 Inhaltsverzeichnis 1 Hinweise zum Dokument............3 1.1 Warnhinweise . -
Seite 3: Hinweise Zum Dokument
Memograph CVM40 Hinweise zum Dokument Hinweise zum Dokument Warnhinweise Struktur, Signalwörter und Farbkennzeichnung der Warnhinweise folgen den Vorgaben in ANSI Z535.6 ("Product safety information in product manuals, instructions and other collateral materials"). Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation GEFAHR aufmerksam. -
Seite 4: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise Memograph CVM40 Grundlegende Sicherheitshinweise Anforderungen an das Personal ‣ Montage, Inbetriebnahme, Bedienung und Wartung der Messeinrichtung dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. ‣ Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert sein. ‣ Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen. -
Seite 5: Betriebssicherheit
Memograph CVM40 Grundlegende Sicherheitshinweise Betriebssicherheit ‣ Prüfen Sie vor der Inbetriebnahme der Gesamtmessstelle alle Anschlüsse auf ihre Richtigkeit. Stellen Sie sicher, dass elektrische Kabel und Schlauchverbindungen nicht beschädigt sind. ‣ Nehmen Sie beschädigte Produkte nicht in Betrieb und schützen Sie diese vor versehentlicher Inbetriebnahme. -
Seite 6: Identifizierung
Identifizierung Memograph CVM40 Identifizierung Lieferumfang Der Lieferumfang umfasst: • Gerät (mit Klemmen, entsprechend Ihrer Bestellung) • 2 Schraub-Befestigungsspangen • USB-Schnittstellenkabel, Länge 1,5 m (4,9 ft) • Optional: Secure Digital (SD) Karte • Link zur PC Bedien- und Parametriersoftware auf CD-ROM •... -
Seite 7: Montage
Memograph CVM40 Montage Montage Messeinrichtung Eine komplette Messeinrichtung umfasst: • Memograph CVM40 • Optischer Sensor, z. B. OUSAF44 • Durchflussarmatur, z. B. OUA260 • Kabelsatz, z. B. OUK40 a0012117 Abb. 1: Beispiel für eine Messeinrichtung Kabelsatz OUK40 Messumformer Memograph CVM40... -
Seite 8: Einbaubedingungen
Montage Memograph CVM40 Einbaubedingungen Arbeitstemperaturbereich: -10 bis 50 °C (14 bis 122 °F), max. 75 % rel. Feuchte ohne Betauung. Bitte beachten Sie Folgendes: • Zur Vermeidung von Wärmestaus stellen Sie bitte stets ausreichende Kühlung des Gerä- tes sicher. • Abstand zu starken magnetischen Feldern einhalten (vgl. Kap. 10 "Technische Daten", Störfestigkeit) -
Seite 9: Einbau
Memograph CVM40 Montage Einbau 4.3.1 Einbau des Gerätes Schalttafelausschnitt und -einbau / Bauform, Maße 216.03 (8.51) 199.2 (7.84) 137.5 (5.41) (1.14) 136 (5.35) 39.07 (1.54) 195.23 (7.69) 196.2 (7.72) 58.2 (2.29) 138 (5.43) mm (inch) a0012075 Abb. 2: Maße / Schalttafelausschnitt... - Seite 10 Montage Memograph CVM40 Einbaumaße: • Einbautiefe: ca. 216 mm (8,51") (inkl. Klemmen) +0,04 +0,04 • Schalttafelausschnitt: 138 x 138 mm (5,43 x 5,43 ") • Schalttafelstärke: 2 bis 40 mm (0,08 bis 1,58") • Max. Blickwinkelbereich: von der Display-Mittelpunktachse 50° in alle Richtungen •...
-
Seite 11: Verdrahtung
Memograph CVM40 Verdrahtung Verdrahtung Elektrischer Anschluss WARNUNG Gerät unter Spannung Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ‣ Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen. -
Seite 12: Anschlussplan
Verdrahtung Memograph CVM40 Anschlussplan Memograph CVM40 Sensor-Klemmenplan Parameter Sensor 1 optischer Kanal 2 optische Kanäle 4 optische Kanäle OUSAF11 S1 / S2 S1 / S3 OUSAF12 S1 / S2 S1 / S3 Absorption Farbe und NIR OUSAF21 nicht möglich S1 & S2 S1 &... - Seite 13 Memograph CVM40 Verdrahtung a0012921 Abb. 3: Anschlussplan mit Klemmen für Lampen und Sensoren Einstellung der Lampenspannung Rechtsdrehung: Spannungsabnahme Linksdrehung: Spannungsanstieg V1.1: Lampenspannung + V1.3: Erfassung der Lampenspannung + V1.4: Erfassung der Lampenspannung - V1.2: Lampenspannung - S1.1: Photodiode Anode (für Messdetektor) S1.2: Photodiode Kathode (für Messdetektor)
- Seite 14 Verdrahtung Memograph CVM40 Einstellung der Lampenspannung (Vx Adj.): • Rechtsdrehung zum Absenken der Spannung. • Linksdrehung zum Erhöhen der Spannung. Lampenspannungstester: Mithilfe des Lampenspannungstesters kann die Lampenspannung in der Anzeige des CVM40 abgelesen werden, ohne dass das Kabel und der Sensor angeschlossen sein müssen.
- Seite 15 Memograph CVM40 Verdrahtung a0012068 Abb. 5: Anschlussplan Spannungsversorgung Thermoelemente (TC) Binäreingänge (D) Spannung (U) Analogausgänge (A) Strom (I) Analogeingänge Widerstandsthermometer (RTD) Strom/ Impuls-/ Frequenzeingang Endress+Hauser...
-
Seite 16: Klemmenbelegung
Verdrahtung Memograph CVM40 Klemmenbelegung HINWEIS Bei langen Signalleitungen ist mit energiereichen Transienten zu rechnen ‣ Geeigneten Überspannungsschutz (z.B. E+H HAW560/562) vorschalten ‣ Verwenden Sie geschirmte Signalleitungen bei seriellen Schnittstellen! 5.3.1 Kabelspezifikation, Federklemmen Sämtliche Anschlüsse auf der Geräterückseite sind als verpolungssichere Schraub- bzw. Feder- klemmblöcke ausgeführt. -
Seite 17: Inbetriebnahme Und Bedienung
Memograph CVM40 Inbetriebnahme und Bedienung Inbetriebnahme und Bedienung Wird das Gerät als komplette Messeinrichtung bestellt, dann ist es bei Auslieferung werks- kalibriert und bereits für den entsprechenden Sensor und die Armatur eingerichtet. Auf diese Weise ist gewährleistet, dass der Messkreis beim Einschalten des Gerätes anhand von grundlegenden Einstellungen betrieben werden kann. - Seite 18 Inbetriebnahme und Bedienung Memograph CVM40 Bedien- Bedienfunktion element (Anzeigemodus = Messwertdarstellung) (Pos.-Nr.) (Setup-Modus = Bedienung im Setup-Menü) "Navigator" Drehrad zur Bedienung mit zusätzlicher Drückfunktion. Im Anzeigemodus: Durch Drehen kann zwischen den verschiedenen Signalgruppen umgeschaltet werden. Durch Drücken erscheint das Hauptmenü.
-
Seite 19: Einschalten
Memograph CVM40 Inbetriebnahme und Bedienung Bedien- Bedienfunktion element (Anzeigemodus = Messwertdarstellung) (Pos.-Nr.) (Setup-Modus = Bedienung im Setup-Menü) LED am SD-Steckplatz Gelbe LED leuchtet, wenn das Gerät auf die SD-Karte schreibt, bzw. liest. HINWEIS Entfernen der SD-Karte während die gelbe LED (d) leuchtet Gefahr von Datenverlust ‣... -
Seite 20: Geräteeinstellung, Setup
Inbetriebnahme und Bedienung Memograph CVM40 Geräteeinstellung, Setup 6.3.1 Allgemeines Wird das Gerät als komplette Messeinrichtung bestellt, dann ist es bei Auslieferung werks- kalibriert und bereits für den entsprechenden Sensor und die Armatur eingerichtet. Auf diese Weise ist gewährleistet, dass der Messkreis beim Einschalten des Gerätes anhand von grundlegenden Einstellungen betrieben werden kann. - Seite 21 Memograph CVM40 Inbetriebnahme und Bedienung Vorgehensweise zur Gerätekonfiguration / Setup Start ▾ Systemeinstellungen (Sprache, Datum/Zeit, Kommunikation, Sicherheit, usw.) ▾ Eingänge (Universaleingänge: Signaltyp, Eingangsbereich, usw.) ▾ Eingänge (Digitaleingänge: Funktion, Bezeichnung, usw.) ▾ Eingänge Mathematikkanäle ▾ Ausgänge (Relais oder Analog-/Impulsausgänge - falls notwendig) ▾...
- Seite 22 Inbetriebnahme und Bedienung Memograph CVM40 Setup - Untermenü "Eingänge": Optische Sensoren Vorgehensweise zur den Signaleinstellungen der optischen Sensoren: Start ▾ Sensortyp auswählen ▾ Länge des optischen Pfads eingeben ▾ Kanalbezeichnung eingeben ▾ Beigefügte Sensorinformationen (Bestellcode und Seriennummer) eingeben ▾ Aufzeichnungsart auswählen ▾...
-
Seite 23: Einstellbare Parameter
Memograph CVM40 Inbetriebnahme und Bedienung Menüp Einstellbare Parameter ositio- (Werkseinstellungen fett markiert) "Ein- gänge" Einstellungen des angeschlossenen optischen Sensors für den gewählten Kanal ansehen Unter- menü: bzw. ändern. Optische Das Gerät kann mit maximal 2 optischen Sensoren ausgestattet sein. Sensoren,... - Seite 24 Inbetriebnahme und Bedienung Memograph CVM40 Menüp Einstellbare Parameter ositio- (Werkseinstellungen fett markiert) "Ein- gänge" Bestellcode Zeigt den Bestellcode des angeschlossenen optischen Sen- sors an. Seriennummer Zeigt die Seriennummer des angeschlossenen optischen Sensors an. Aufzeichnungsart Die optischen Sensoren werden in 100-ms-Zyklen abge- tastet.
- Seite 25 Memograph CVM40 Inbetriebnahme und Bedienung Menüp Einstellbare Parameter ositio- (Werkseinstellungen fett markiert) "Ein- gänge" Easycal™ Patentiertes Kalibrierverfahren, bei dem auf NIST rück- (steht nicht zur Verfügung führbare Filter eingesetzt werden. für OUSTF10, OUSAF30, OUSBT65/66) NIST-Filter-Wert hoch Geben Sie den hohen Filterwert für die neutrale Dichte ein.
- Seite 26 Inbetriebnahme und Bedienung Memograph CVM40 Menüp Einstellbare Parameter ositio- (Werkseinstellungen fett markiert) "Ein- gänge" Kanal Ausgang Aktivieren Sie bei Bedarf die Extinktionsmessung auf indi- (nur OUSAF21/22/23) viduellen Kanälen eines optischen Zweistrahl-Sensors. Absorptionsmessung Aktivieren Sie die Extinktionsüberwachung für Trübungs- (nur messungen über 200 NTU. Wenn die Extinktionsüberwa-...
-
Seite 27: Stichwortverzeichnis
Memograph CVM40 Stichwortverzeichnis Abstimmung Lampenspannungstester ....14 Lampenspannung..... . 14 Lieferumfang. - Seite 28 71210656 www.addresses.endress.com...
