TI01409C/07/DE/02.21
71535170
2021-07-19
Products
Technische Information

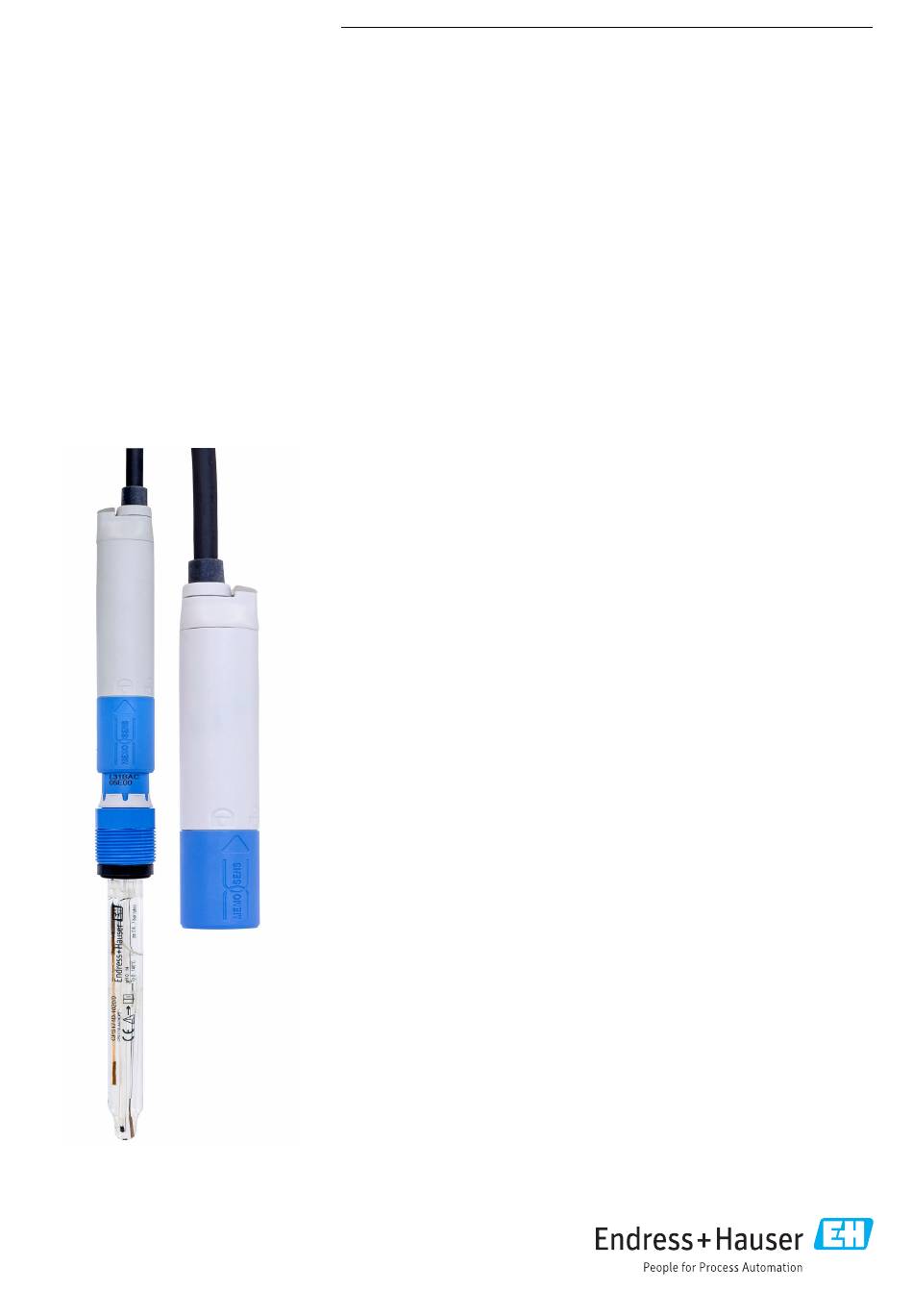

Liquiline Compact CM72
Einzelparameter-Messumformer für Memosens
Sensoren
Platzsparender Messumformer zur Überwachung
und Steuerung von Prozessen in Industrie und
Umwelt
Anwendungsbereich
Das CM72 kann in allen Branchen und deren Anlagenbauer eingesetzt werden und
unterstützt alle Sensoren mit dem blauen Memosens-Steckkopf:
• pH, Redox und pH-Redox-Kombi-Elektroden
• Konduktive Leitfähigkeit
• Sauerstoff
Direkter Anschluss an die SPS/PLC über:
4 ... 20 mA
Ihre Vorteile
• Platzsparender Einbau:
• Das Zweidrahtgerät passt in eine Armatur und benötigt keine separate Strom-
versorgung.
• Minimale Lagerhalterung
• Schnelle Inbetriebnahme und Wartung:
• Dank seiner festen Konfiguration muss das CM72 nicht in Betrieb genommen
werden und kann sofort anfangen zu messen.
• Alle Vorteile der Memosens-Technology: laborkalibrierte Sensoren Hot-
Plug&Play
• Der Status des Messumformers und des angeschlossenen Sensors wird durch
eine rot/grüne LED angezeigt.
• Geeignet für alle Standorte
Ob Ihre Messstelle Staub, Dampf, Regen, Schnee, Hitze oder Kälte ausgesetzt ist,
der CM72 ist immer genau der richtige Messumformer für Sie!
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Liquiline Compact CM72
Inhaltszusammenfassung für Endress+Hauser Liquiline Compact CM72
- Seite 1 Products Solutions Services TI01409C/07/DE/02.21 71535170 2021-07-19 Technische Information Liquiline Compact CM72 Einzelparameter-Messumformer für Memosens Sensoren Platzsparender Messumformer zur Überwachung und Steuerung von Prozessen in Industrie und Umwelt Anwendungsbereich Das CM72 kann in allen Branchen und deren Anlagenbauer eingesetzt werden und unterstützt alle Sensoren mit dem blauen Memosens-Steckkopf:...
-
Seite 2: Arbeitsweise Und Systemaufbau
Liquiline Compact CM72 Arbeitsweise und Systemaufbau Messeinrichtung Die Übersicht zeigt Beispiele für Messeinrichtungen. Für Ihre anwendungsspezifischen Bedingungen sind weitere Sensoren und Armaturen lieferbar (www.endress.com/products). Eine komplette Messeinrichtung besteht aus: • Messumformer Liquiline Compact • Sensoren mit Memosens-Technologie • Armaturen passend zu den eingesetzten Sensoren A0036844 ... - Seite 3 Liquiline Compact CM72 A0035116 2 Plug&Play mit Memosenstechnologie Der Status des Messumformers und des angeschlossenen Sensors wird durch eine rot/grüne LED angezeigt. A0036843 3 LED-Anzeige USP und EP • "Water for Injection" (WFI) nach USP <645> und EP •...
- Seite 4 Liquiline Compact CM72 Eingang Messgrößen Der Messumformer ist ausgelegt für digitale Memosens Sensoren mit induktivem Steckkopf: • pH, Redox, pH/Redox-Kombisensoren • Konduktive Leitfähigkeit • Gelöster Sauerstoff Je nach Bestellausprägung ist der Messbereich auf den Sensortyp ausgelegt: • pH-Sensor: 0 ... 14 pH •...
-
Seite 5: Leistungsmerkmale
Liquiline Compact CM72 Ω 12,6 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 A0036752 4 Speisespannung und Bürde Der jeweils untere Spannungswert gilt nur bei einem Bürdenwiderstand von 0 Ohm. -
Seite 6: Elektromagnetische Verträglichkeit
Messumformers. Achten Sie darauf, dass die Umgebungstemperatur am Messumformer von +85 °C (185 °F) nicht überschritten wird. Beispiel für Umgebungsbedingungen in Endress+Hauser Amaturen: • bei offenem Einbau (ohne Schutzhülle, d.h. freie Konvektion am Messumformer), z.B. CPA442, CPA842 • bei umhülltem Einbau (mit Schutzhülle), z.B. CPA871, CPA875, CPA842 = max. -
Seite 7: Konstruktiver Aufbau
Liquiline Compact CM72 Konstruktiver Aufbau Abmessungen 110.8 (4.33) 99.8 (3.92) 32.75 (1.29) 114.7 (4.52) 124.6 (4.90) A0033272 6 Abmessungen in mm (inch) Werkstoffe Bauteile Material Gehäuse, Deckel Peek 151 Zugentlastung EPDM (peroxidisch vernetzt) Axialring Peek 450 G Lichtleiter PC Glasklar Schlagbeanspruchungen Das Produkt ist auf mechanische Schlagbeanspruchungen von 1 J (IK06) gemäß... - Seite 8 Liquiline Compact CM72 Die Schaltfläche Konfiguration öffnet den Produktkonfigurator. Bestellinformationen www.endress.com/CM72 Produktseite Produktkonfigurator Auf der Produktseite finden Sie rechts neben dem Produktbild den Button Konfiguration. Diesen Button anklicken. In einem neuen Fenster öffnet sich der Konfigurator. Das Gerät nach Ihren Anforderungen konfigurieren, indem Sie alle Optionen auswählen.
- Seite 9 Liquiline Compact CM72 Orbipore CPS91D • pH-Elektrode m. Lochdiaphragma für Medien mit hohem Verschmutzungspotenzial • Produktkonfigurator auf der Produktseite: www.endress.com/cps91d Technische Information TI00375C Orbipac CPF81D • pH-Kompaktsensor für Einbau- oder Eintauchbetrieb • Im Brauch- und Abwasser • Produktkonfigurator auf der Produktseite: www.endress.com/cpf81d...
- Seite 10 Liquiline Compact CM72 Tophit CPS471D • Sterilisierbarer und autoklavierbarer ISFET-Sensor für Lebensmittel und Pharma, Prozesstechnik • Wasseraufbereitung und Biotechnologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps471d Technische Information TI00283C Tophit CPS491D • ISFET-Sensor mit Lochdiaphragma für Medien mit hohem Verschmutzungspotenzial • Produktkonfigurator auf der Produktseite: www.endress.com/cps491d...
- Seite 11 Technische Information TI00502C DeviceCare SFE100 Konfigurationswerkzeug für HART-, PROFIBUS- und FOUNDATION Fieldbus-Feldgeräte DeviceCare steht zum Download bereit unter www.software-products.endress.com. Zum Download ist die Registrierung im Endress+Hauser-Softwareportal erforderlich. Technische Information TI01134S Sonstiges Zubehör Kabelklettverbinder Kabelklettverbinder • 4 Stück, für Sensorkabel •...
- Seite 12 *71535170* 71535170 www.addresses.endress.com...
