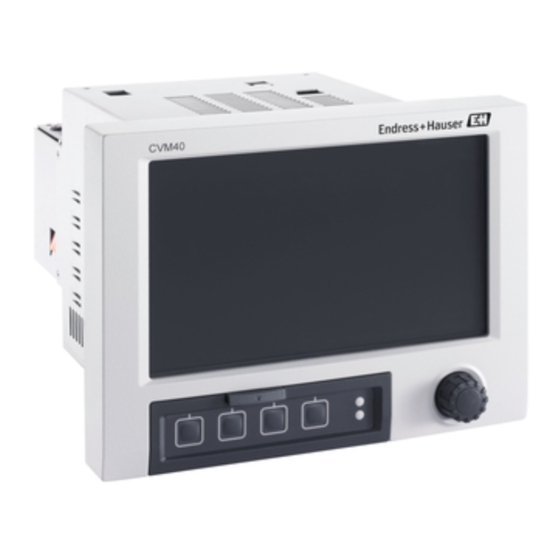

Endress+Hauser Memograph CVM40 Kurzanleitung
Grafischer messumformer fur inline_photometer und data manager
Vorschau ausblenden
Andere Handbücher für Memograph CVM40:
- Betriebsanleitung (136 Seiten) ,
- Kurzanleitung (28 Seiten) ,
- Technische information (21 Seiten)
Verwandte Anleitungen für Endress+Hauser Memograph CVM40
Inhaltszusammenfassung für Endress+Hauser Memograph CVM40

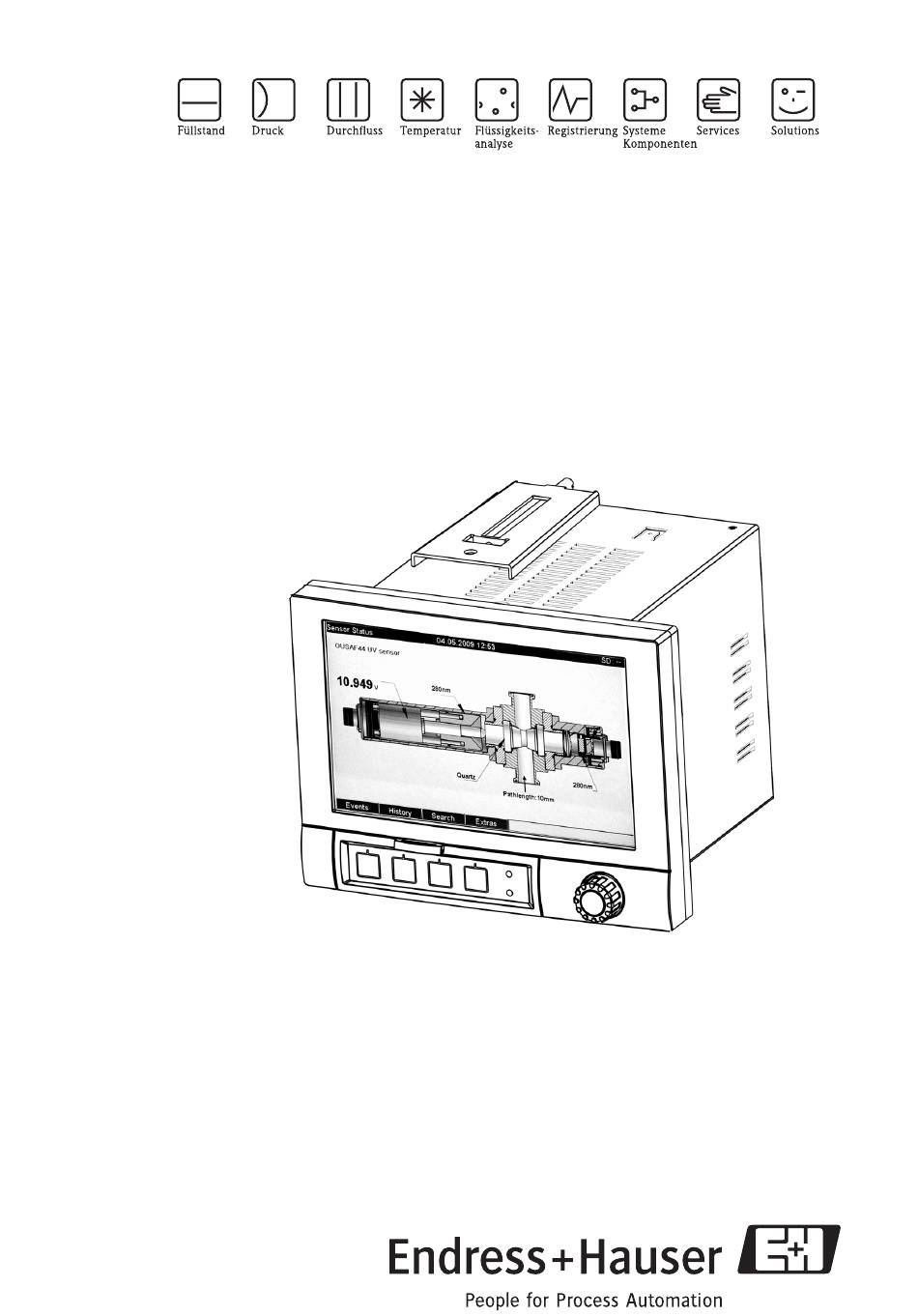

- Seite 1 Kurzanleitung Memograph CVM40 Grafischer Messumformer für Inline-Photometer und Data Manager KA457C/07/DE/13.10 71128662...
-
Seite 3: Inhaltsverzeichnis
Memograph CVM40 Inhaltsverzeichnis Sicherheitshinweise ..4 Bestimmungsgemäße Verwendung ..4 Montage, Inbetriebnahme und Bedienung . 4 Betriebssicherheit ....4 Rücksendung . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Memograph CVM40 Sicherheitshinweise Bestimmungsgemäße Verwendung Das Gerät wurde für den Betrieb von Prozess-Photometern konzipiert, die zur Messung von UV, Farbe, NIR, Trübung und Zellwachstum dienen. Darüber hinaus kann das Gerät zur elektronischen Erfassung, Anzeige, Aufzeichnung, Auswertung, Fernübertragung und Archivierung von analogen und digitalen Eingangssignalen in nicht explosionsgefährdeten Bereichen verwendet werden. -
Seite 5: Rücksendung
Memograph CVM40 Sicherheitshinweise Störfestigkeit Dieses Gerät wurde auf elektromagnetische Verträglichkeit in Industrieumgebungen gemäß geltenden europäischen Normen getestet. Der o.g. Schutz gegen Störeinflüsse gilt nur, wenn das Gerät gemäß den in dieser Bedienungsanleitung enthaltenen Anweisungen angeschlossen wurde. Rücksendung Wenn das Gerät zur Reparatur eingesendet werden muss, dann senden Sie es bitte in gereinigtem Zustand an das zuständige Sales Center. -
Seite 6: Identifizierung
Identifizierung Memograph CVM40 Identifizierung Lieferumfang Der Lieferumfang umfasst: • Gerät (mit Klemmen, entsprechend Ihrer Bestellung) • 2 Schraub-Befestigungsspangen • USB-Schnittstellenkabel, Länge 1,5 m (4,9 ft) • Optional: Secure Digital (SD) Karte • Link zur PC Bedien- und Parametriersoftware auf CD-ROM •... -
Seite 7: Montage
Memograph CVM40 Montage Montage Messeinrichtung Eine komplette Messeinrichtung umfasst: • Memograph CVM40 • Optischer Sensor, z. B. OUSAF44 • Durchflussarmatur, z. B. OUA260 • Kabelsatz, z. B. OUK40 a0012117 Abb. 1: Beispiel für eine Messeinrichtung Kabelsatz OUK40 Messumformer Memograph CVM40... -
Seite 8: Einbaubedingungen
Montage Memograph CVM40 Einbaubedingungen Arbeitstemperaturbereich: -10 bis 50 °C (14 bis 122 °F), max. 75 % rel. Feuchte ohne Betauung. " Achtung! • Zur Vermeidung von Wärmestaus stellen Sie bitte stets ausreichende Kühlung des Gerätes sicher. • Abstand zu starken magnetischen Feldern einhalten (vgl. Betriebsanleitung auf CD-ROM, Kapitel 10 "Technische Daten", Störfestigkeit) -
Seite 9: Einbau
Memograph CVM40 Montage Einbau 3.3.1 Einbau des Gerätes Schalttafelausschnitt und -einbau / Bauform, Maße 216.03 (8.51) 199.2 (7.84) 137.5 (5.41) (1.14) 136 (5.35) 39.07 (1.54) 195.23 (7.69) 196.2 (7.72) 58.2 (2.29) 138 (5.43) mm (inch) a0012075 Abb. 2: Maße / Schalttafelausschnitt... - Seite 10 Montage Memograph CVM40 Einbaumaße: • Einbautiefe: ca. 216 mm (8,51") (inkl. Klemmen) +0,04 +0,04 • Schalttafelausschnitt: 138 x 138 mm (5,43 x 5,43 ") • Schalttafelstärke: 2 bis 40 mm (0,08 bis 1,58") • Max. Blickwinkelbereich: von der Display-Mittelpunktachse 50° in alle Richtungen •...
-
Seite 11: Verdrahtung
Memograph CVM40 Verdrahtung Verdrahtung Elektrischer Anschluss Warnung! • Die elektrischen Anschlüsse dürfen ausschließlich von einer zertifizierten Elektrofachkraft vorge- nommen werden. • Das technische Fachpersonal muss die in diesem Handbuch enthaltenen Anweisungen gelesen und verstanden haben und sie einhalten. • Bevor Sie irgendwelche Anschlussarbeiten vornehmen, müssen Sie sicherstellen, dass keine Span- nung am Netzkabel anliegt. -
Seite 12: Anschlussplan
Verdrahtung Memograph CVM40 Anschlussplan a0012921 Abb. 3: Anschlussplan mit Klemmen für Lampen und Sensoren Einstellung der Lampenspannung Rechtsdrehung: Spannungsabnahme Linksdrehung: Spannungsanstieg V1.1: Lampenspannung + V1.3: Erfassung der Lampenspannung + V1.4: Erfassung der Lampenspannung - V1.2: Lampenspannung - S1.1: Photodiode Anode (für Messdetektor) S1.2: Photodiode Kathode (für Messdetektor) - Seite 13 Memograph CVM40 Verdrahtung Einstellung der Lampenspannung (Vx Adj.): • Rechtsdrehung zum Absenken der Spannung. • Linksdrehung zum Erhöhen der Spannung. Lampenspannungstester: Mithilfe des Lampenspannungstesters kann die Lampenspannung in der Anzeige des CVM40 abgelesen werden, ohne dass das Kabel und der Sensor angeschlossen sein müssen.
- Seite 14 Verdrahtung Memograph CVM40 a0012068 Abb. 5: Anschlussplan Spannungsversorgung Thermoelemente (TC) Binäreingänge (D) Spannung (U) Analogausgänge (A) Strom (I) Analogeingänge Widerstandsthermometer (RTD) Strom/ Impuls-/ Frequenzeingang Endress+Hauser...
-
Seite 15: Klemmenbelegung
Memograph CVM40 Verdrahtung Klemmenbelegung " Achtung! Ist bei langen Signalleitungen mit energiereichen Transienten zu rechnen, empfehlen wir die Vorschal- tung eines geeigneten Überspannungsschutzes (z.B. E+H HAW560/562). Verwenden Sie geschirmte Signalleitungen bei seriellen Schnittstellen! 4.3.1 Kabelspezifikation, Federklemmen Sämtliche Anschlüsse auf der Geräterückseite sind als verpolungssichere Schraub- bzw. Federklemm- blöcke ausgeführt. -
Seite 16: Inbetriebnahme Und Bedienung
Inbetriebnahme und Bedienung Memograph CVM40 Inbetriebnahme und Bedienung Hinweis! Wird das Gerät als komplette Messeinrichtung bestellt, dann ist es bei Auslieferung werkskalibriert und bereits für den entsprechenden Sensor und die Armatur eingerichtet. Auf diese Weise ist gewährleistet, dass der Messkreis beim Einschalten des Gerätes anhand von grundlegenden Einstellungen betrieben werden kann. - Seite 17 Memograph CVM40 Inbetriebnahme und Bedienung Bedien- Bedienfunktion element (Anzeigemodus = Messwertdarstellung) (Pos.-Nr.) (Setup-Modus = Bedienung im Setup-Menü) "Navigator" Drehrad zur Bedienung mit zusätzlicher Drückfunktion. Im Anzeigemodus: Durch Drehen kann zwischen den verschiedenen Signalgruppen umgeschaltet werden. Durch Drücken erscheint das Hauptmenü.
-
Seite 18: Einschalten
Inbetriebnahme und Bedienung Memograph CVM40 Einschalten Nach Anlegen der Betriebsspannung leuchtet das Display und das Gerät ist funktionsbereit. • Bei der ersten Inbetriebnahme des Gerätes programmieren Sie das Setup gemäß den Beschreibungen der Betriebsanleitung. • Bei der Inbetriebnahme eines bereits konfigurierten oder voreingestellten Geräts werden die Messun- gen sofort gemäß... -
Seite 19: Setup Direkt Am Gerät (Über Tasten/Navigator)
Memograph CVM40 Inbetriebnahme und Bedienung Sie können Ihr Gerät auch über den PC und die mitgelieferte PC-Software in Betrieb nehmen/parame- trieren. Zur Verfügung sehen dafür: Frontseitige Systemschnittstelle USB-B (siehe Betriebsanleitung auf CD-ROM, Kapitel 6.3.3) SD-Kartensteckplatz zum Einlesen von auf der SD-Karte gespeicherten Parametern (siehe Betriebsanleitung auf CD-ROM, Kapitel 6.3.4) - Seite 20 Inbetriebnahme und Bedienung Memograph CVM40 Vorgehensweise zur Gerätekonfiguration / Setup Start Æ Systemeinstellungen (Sprache, Datum/Zeit, Kommunikation, Sicherheit, usw.) Æ Eingänge (Universaleingänge: Signaltyp, Eingangsbereich, usw.) Æ Eingänge (Digitaleingänge: Funktion, Bezeichnung, usw.) Æ Eingänge Mathematikkanäle Æ Ausgänge (Relais oder Analog-/Impulsausgänge - falls notwendig) Æ...
-
Seite 21: Setup - Eingänge
Memograph CVM40 Inbetriebnahme und Bedienung 5.3.3 Setup - Eingänge Hinweis! Je nach gewählter Funktion passt sich die Bedienoberfläche des Gerätes an, so dass jeweils nur Parame- ter geprüft/eingestellt werden müssen, die für eine sichere Funktion des Gerätes notwendig sind. a0014927 Fig. - Seite 22 Inbetriebnahme und Bedienung Memograph CVM40 Setup - Untermenü "Eingänge": Optische Sensoren Vorgehensweise zur den Signaleinstellungen der optischen Sensoren: Start Æ Sensortyp auswählen Æ Länge des optischen Pfads eingeben Æ Kanalbezeichnung eingeben Æ Beigefügte Sensorinformationen (Bestellcode und Seriennummer) eingeben Æ Aufzeichnungsart auswählen Æ...
- Seite 23 Memograph CVM40 Inbetriebnahme und Bedienung Einstellbare Parameter Menüpositi (Werkseinstellungen fett markiert) onen "Eingänge" Unterme Einstellungen des angeschlossenen optischen Sensors für den gewählten Kanal ansehen bzw. nü: ändern. Optische Das Gerät kann mit maximal 2 optischen Sensoren ausgestattet sein. Sensoren, optischer...
- Seite 24 Inbetriebnahme und Bedienung Memograph CVM40 Einstellbare Parameter Menüpositi (Werkseinstellungen fett markiert) onen "Eingänge" Seriennummer Zeigt die Seriennummer des angeschlossenen optischen Sensors Aufzeichnungsart Die optischen Sensoren werden in 100-ms-Zyklen abgetastet. Je nach Speicherzyklus werden aus den abgetasteten Werten die ausgewählten Daten ermittelt und gespeichert (z.B. bei einem Speicherzyklus von 1 min.
- Seite 25 Memograph CVM40 Inbetriebnahme und Bedienung Einstellbare Parameter Menüpositi (Werkseinstellungen fett markiert) onen "Eingänge" NIST-Filter-Wert niedrig Geben Sie den niedrigen Filterwert für die neutrale Dichte ein. (nur mit Easycal™) Den korrekten Wert können Sie dem Easycal™-Kalibrierschein entnehmen. Datum Neuzert. NIST Endtermin für die Neuzertifizierung des NIST-Filters. Sie Filter erhalten eine Erinnerung, wenn dieses Datum erreicht ist.
-
Seite 26: Stichwortverzeichnis
Memograph CVM40 Stichwortverzeichnis Abstimmung Lampenspannungstester....13 Lampenspannung ..... . 13 Lieferumfang . -
Seite 27: Erklärung Zur Kontamination Und Reinigung
Erklärung zur Kontamination und Reinigung Bitte geben Sie die von E+H mitgeteilte Rücklieferungsnummer (RA#) auf allen Lieferpapieren an. und vermerken RA No. Sie diese auch außen auf der Verpackung. Nichtbeachtung dieser Anweisung führt zur Ablehnung ihrer Lieferung. Aufgrund der gesetzlichen Vorschriften und zum Schutz unserer Mitarbeiter und Betriebseinrichtungen, benötigen wir die unterschriebene "Erklärung zur Kontamination und Reinigung", bevor Ihr Auftrag bearbeitet werden kann. - Seite 28 KA457C/07/DE/13.10 FM+SGML 6.0 / DT...
