Cylinder AX (Z5) Modularity
FR
L'extension de base et l'extension de profil doivent
avoir les mêmes longueurs. En outre, vous avez besoin
d'une tige d'extension de la longueur souhaitée.
Clé de levage pour desserrer le clip
ü
ü Cale pour aligner la tige d'extension
Bloc de serrage pour poser le clip
ü

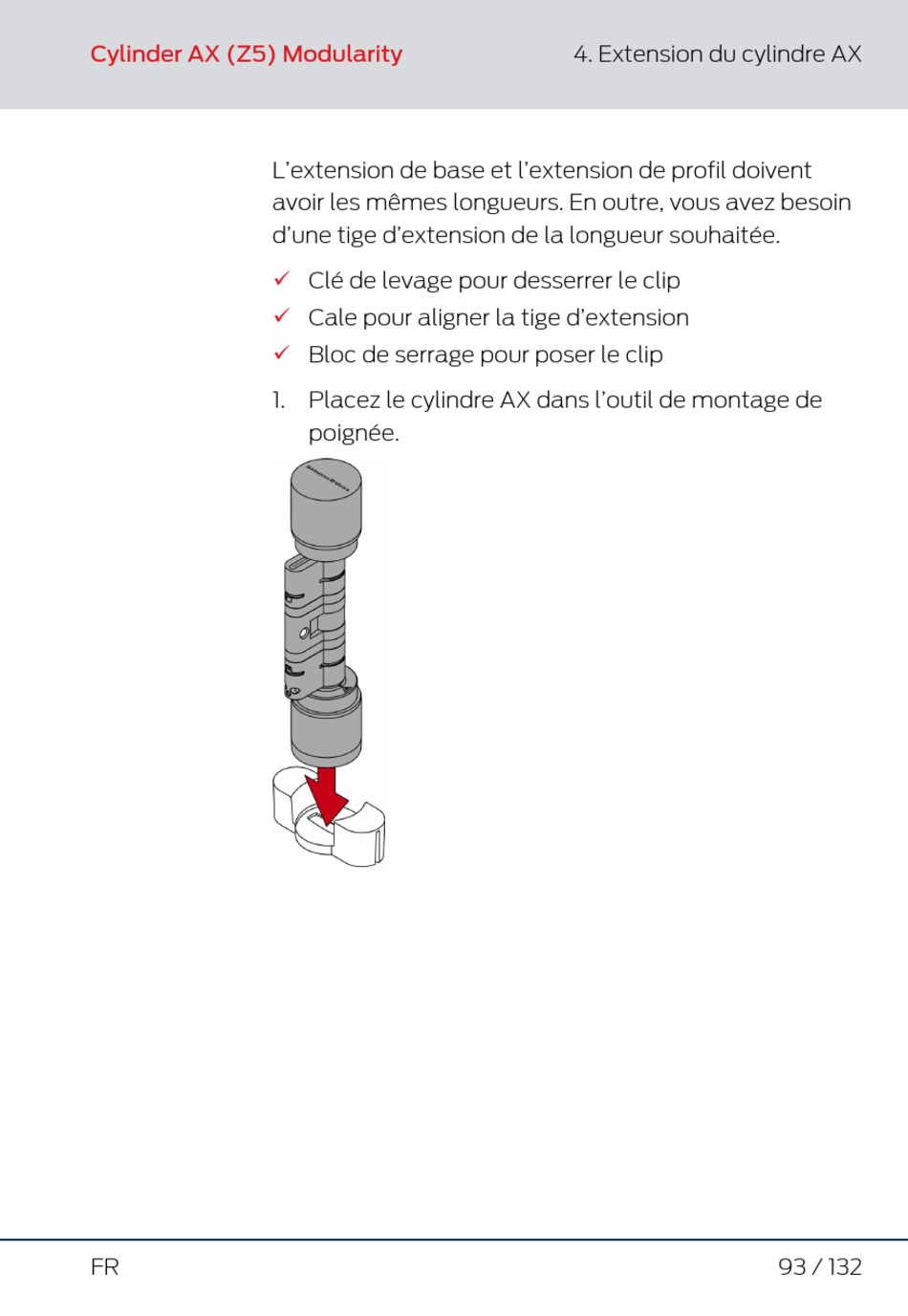

1. Placez le cylindre AX dans l'outil de montage de
poignée.
4. Extension du cylindre AX
93 / 132
