Cylinder AX (Z5) Modularity
DE
Die Kernverlängerung und die Profilverlängerung
müssen gleich lang sein. Zusätzlich benötigen Sie
einen Verlängerungsbolzen für die gewünschte Länge.
Ausheber zum Lösen der Klammer
ü
ü Abstandshalter zum Ausrichten des
Verlängerungsbolzens
Klemmblock zum Einpressen der Klammer
ü

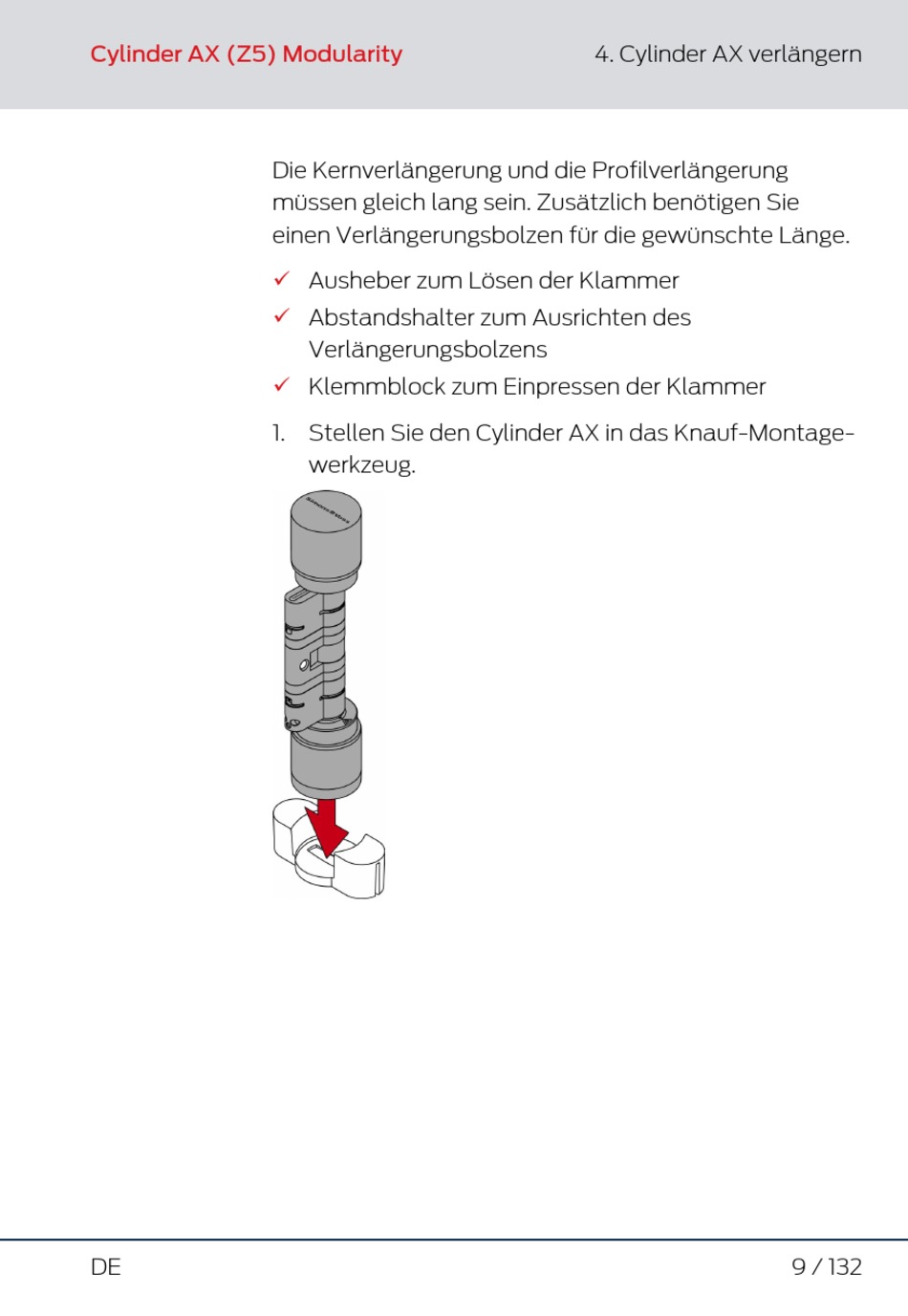

1. Stellen Sie den Cylinder AX in das Knauf-Montage-
werkzeug.
4. Cylinder AX verlängern
9 / 132
