Cylinder AX (Z5) Modularity
DE

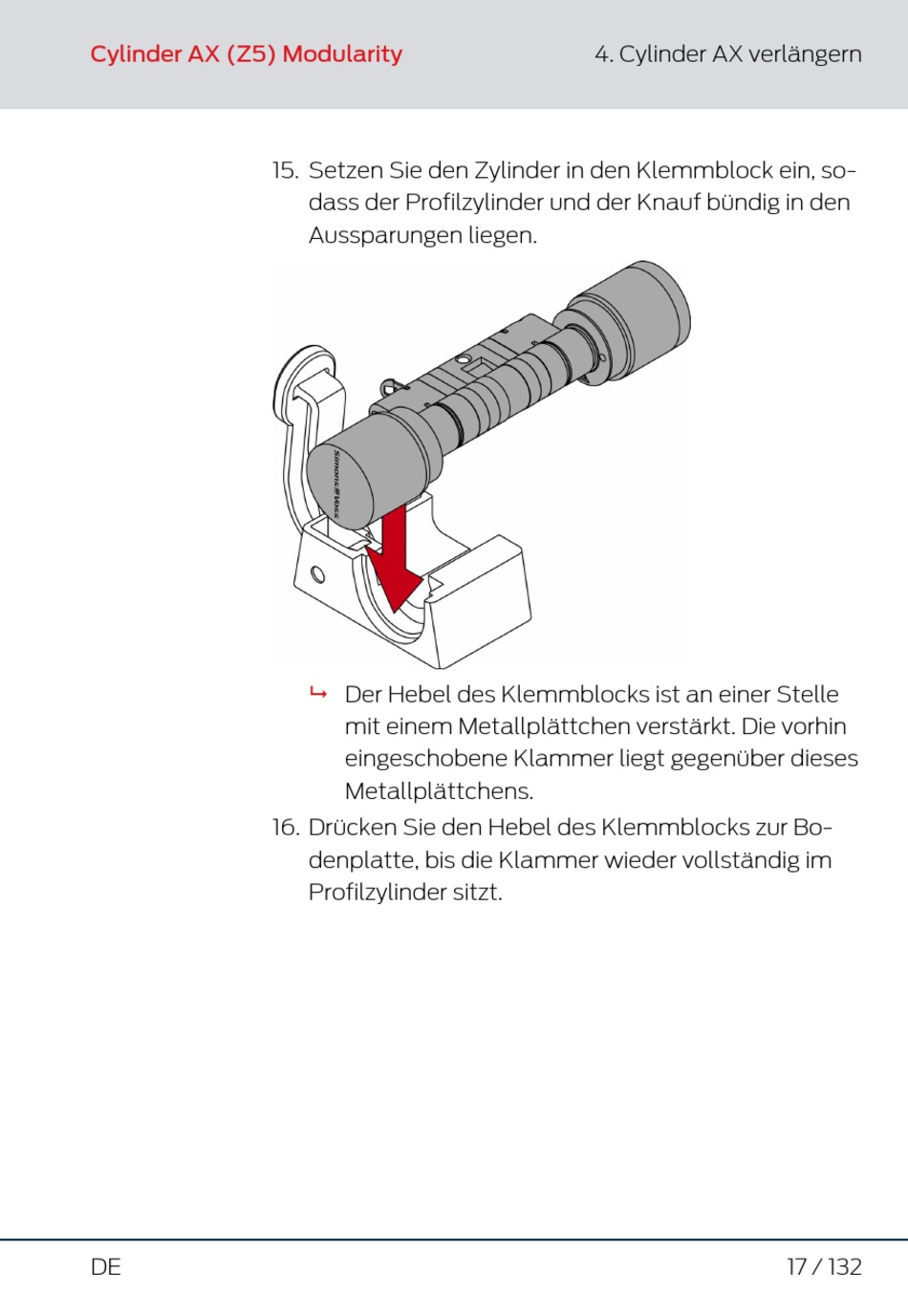

15. Setzen Sie den Zylinder in den Klemmblock ein, so-
dass der Profilzylinder und der Knauf bündig in den
Aussparungen liegen.
Der Hebel des Klemmblocks ist an einer Stelle
9
mit einem Metallplättchen verstärkt. Die vorhin
eingeschobene Klammer liegt gegenüber dieses
Metallplättchens.
16. Drücken Sie den Hebel des Klemmblocks zur Bo-
denplatte, bis die Klammer wieder vollständig im
Profilzylinder sitzt.
4. Cylinder AX verlängern
17 / 132
