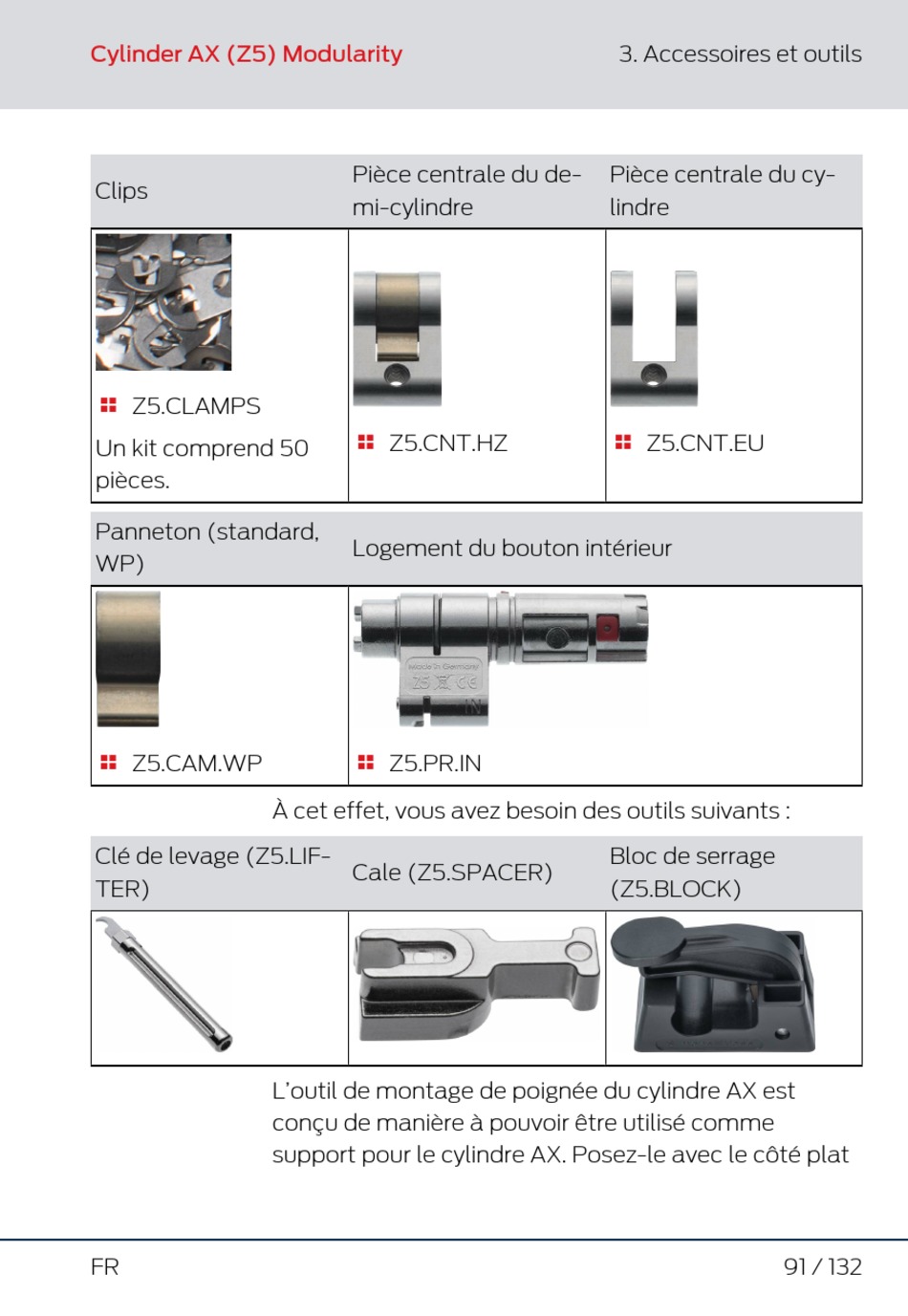

Cylinder AX (Z5) Modularity
Clips
Z5.CLAMPS

Un kit comprend 50
pièces.
Panneton (standard,
WP)
Z5.CAM.WP

Clé de levage (Z5.LIF-
TER)
FR
Pièce centrale du de-
mi-cylindre
Z5.CNT.HZ

Logement du bouton intérieur
Z5.PR.IN

À cet effet, vous avez besoin des outils suivants :
Cale (Z5.SPACER)
L'outil de montage de poignée du cylindre AX est
conçu de manière à pouvoir être utilisé comme
support pour le cylindre AX. Posez-le avec le côté plat
3. Accessoires et outils
Pièce centrale du cy-
lindre
Z5.CNT.EU

Bloc de serrage
(Z5.BLOCK)
