Cylinder AX (Z5) Modularity
DE
9 Der Hebel des Klemmblocks ist an einer Stelle
mit einem Metallplättchen verstärkt. Die vorhin
eingeschobene Klammer liegt gegenüber dieses
Metallplättchens.

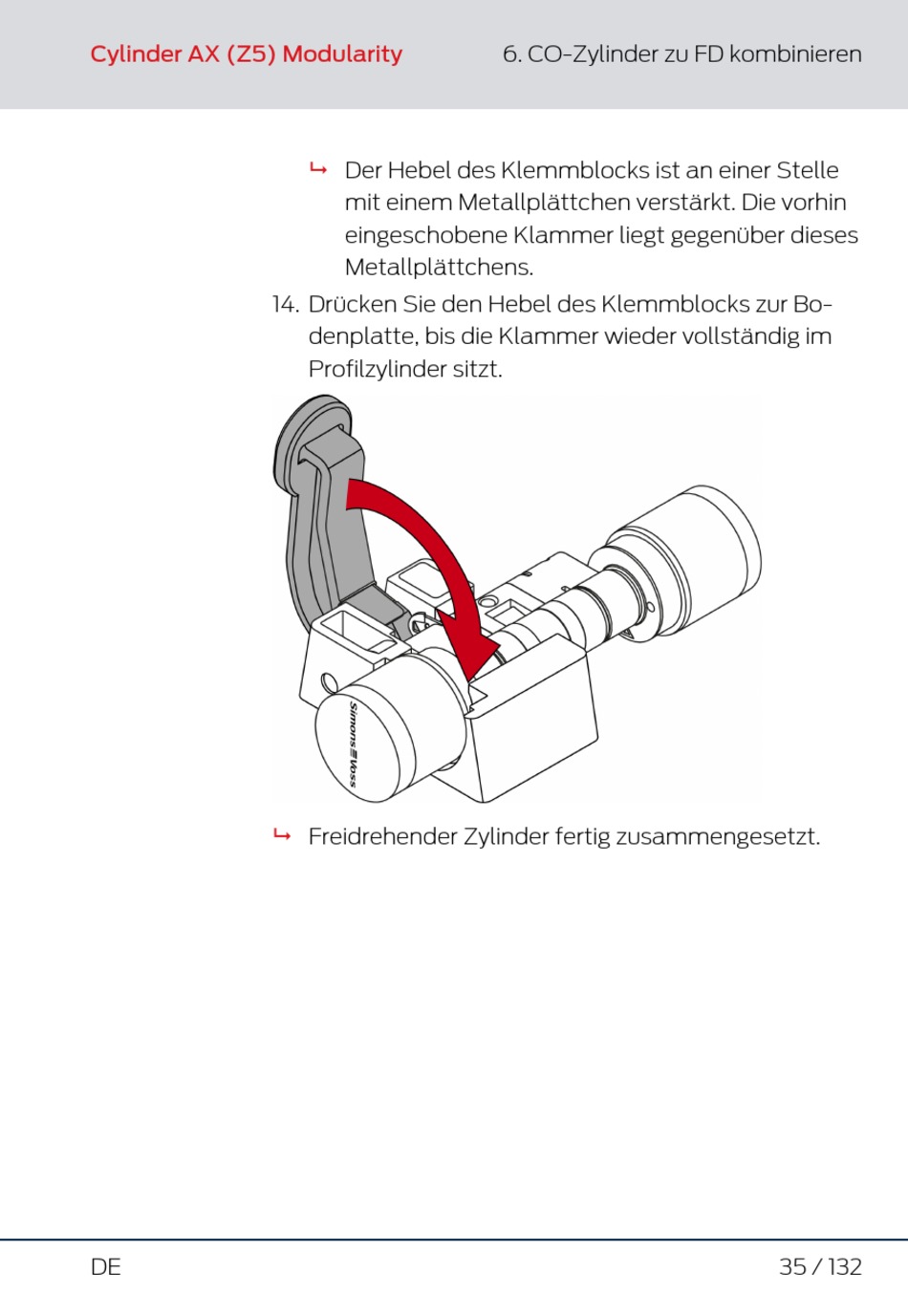

14. Drücken Sie den Hebel des Klemmblocks zur Bo-
denplatte, bis die Klammer wieder vollständig im
Profilzylinder sitzt.
9 Freidrehender Zylinder fertig zusammengesetzt.
6. CO-Zylinder zu FD kombinieren
35 / 132
