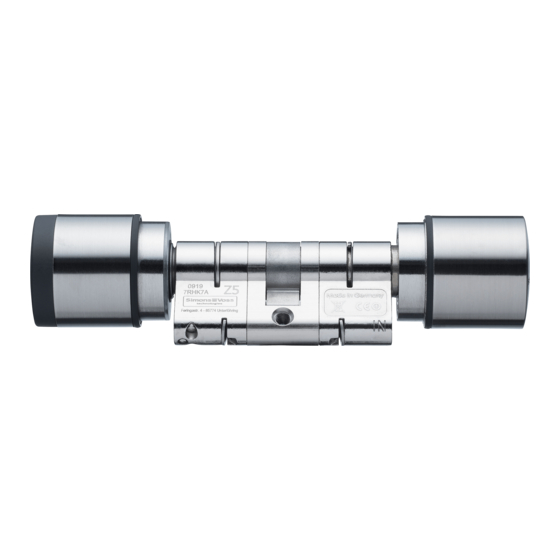

Simons Voss Technologies Cylinder AX Kurzanleitung
  1. Anleitungen
  2. Marken
  3. Simons Voss Technologies Anleitungen
  4. Türschlösser
  5. Cylinder AX
  6. Kurzanleitung

Simons Voss Technologies Cylinder AX Kurzanleitung

Vorschau ausblenden Andere Handbücher für Cylinder AX:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
DE
Kurzanleitung
EN
Quick Guide
FR
Guide abrégé
NL
Korte handleiding
IT
Guida breve
DK
Kort vejledning
SE
Snabbguide
Cylinder AX
Modularity
ZS50.99050006
23.06.2021

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Simons Voss Technologies Cylinder AX

Inhaltszusammenfassung für Simons Voss Technologies Cylinder AX

  • Seite 1 Kurzanleitung Cylinder AX Quick Guide Modularity Guide abrégé Korte handleiding Guida breve ZS50.99050006 Kort vejledning 23.06.2021 Snabbguide...
  • Seite 2 Cylinder AX Modularity deutsch ......................english ......................français ......................2 / 128...

  • Seite 3: Inhaltsverzeichnis

    Cylinder AX Modularity Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Sicherheitshinweise.............  4 Produktspezifische Sicherheitshinweise.......... 6 Zubehör und Werkzeuge................ 6 Cylinder AX verlängern................ 8 Cylinder AX verkürzen................ 17 CO-Zylinder zu FD kombinieren ............ 26 CO-Zylinder zu HZ reduzieren .............. 35 Hilfe und weitere Informationen ............ 43 3 / 128...

  • Seite 4: Allgemeine Sicherheitshinweise

    1. Allgemeine Sicherheitshinweise Cylinder AX Modularity 1 Allgemeine Sicherheitshinweise Signalwörter Gefahr: Tod oder schwere Verletzung (ANSI (wahrscheinlich), Warnung: Tod oder schwere Z535.6) Verletzung (möglich, aber unwahrscheinlich), Vorsicht: Leichte Verletzung, Achtung: Sachschäden oder Fehlfunktionen, Hinweis: Geringe oder keine Schäden WARNUNG Versperrter Zugang Durch fehlerhaft montierte und/oder programmierte Komponenten kann der Zutritt durch eine Tür versperrt...
  • Seite 5 Cylinder AX Modularity 1. Allgemeine Sicherheitshinweise HINWEIS Bestimmungsgemäßer Gebrauch SimonsVoss-Produkte sind ausschließlich für das Öff- nen und Schließen von Türen und vergleichbaren Ge- genständen bestimmt. Verwenden Sie SimonsVoss-Produkte nicht für an-  dere Zwecke. Qualifikationen erforderlich Die Installation und Inbetriebnahme setzt Fachkenntnisse voraus.

  • Seite 6: Produktspezifische Sicherheitshinweise

    2 Produktspezifische Sicherheits- hinweise WARNUNG Störung der Antipanikfunktion durch unzulässige Manipulation Die Länge des Digital Cylinder AX kann verändert wer- den. Wenn die AP-Seite demontiert wird, kann die An- tipanikeinheit beschädigt werden. Verändern Sie die Länge auf der AP-Seite nicht. ...
  • Seite 7 Sie es als Halterung für den Cylinder AX verwenden können. Legen Sie es mit der flachen Seite auf eine ebene Fläche und stellen Sie den Cylinder AX mit dem Knauf in das Montagewerkzeug. Das Wieder-Zusammensetzen ist einfacher, wenn der Cylinder AX in der Halterung steht.

  • Seite 8: Cylinder Ax Verlängern

    4. Cylinder AX verlängern Cylinder AX Modularity 4 Cylinder AX verlängern Die Kernverlängerung und die Profilverlängerung müssen gleich lang sein. Zusätzlich benötigen Sie einen Verlängerungsbolzen für die gewünschte Länge. ü Ausheber zum Lösen der Klammer Abstandshalter zum Ausrichten des ü...
  • Seite 9 Cylinder AX Modularity 4. Cylinder AX verlängern 1. Stellen Sie den Cylinder AX in das Knauf-Montage- werkzeug. 2. Haken Sie die Spitze des Aushebers in die Klammer ein. 9 / 128...
  • Seite 10 4. Cylinder AX verlängern Cylinder AX Modularity 3. Hebeln Sie die Klammer aus dem Profilzylinder, in- dem Sie den Ausheber in die Mitte des Zylinders bewegen. 4. Ziehen Sie die Klammer vollständig aus dem Profil- zylinder. 10 / 128...
  • Seite 11 Cylinder AX Modularity 4. Cylinder AX verlängern 5. Nehmen Sie die beiden Zylinderhälften auseinan- der. 6. Schrauben Sie mit dem Ausheber den Verlänge- rungsbolzen heraus. 7. Setzen Sie passende Kernverlängerungen ein. 11 / 128...
  • Seite 12 4. Cylinder AX verlängern Cylinder AX Modularity 8. Stecken Sie passende Profilverlängerungen auf. 9. Legen Sie den Abstandshalter an. 10. Schrauben Sie mit dem Ausheber einen passenden Verlängerungsbolzen ein, bis er am Abstandshalter anliegt. 12 / 128...
  • Seite 13 Cylinder AX Modularity 4. Cylinder AX verlängern HINWEIS Länge auf Bolzenkopf Sie finden auf dem Bolzenkopf eine Zahl. Diese Zahl ist die Länge des Zylinderprofils, zu dem der Bolzen passt. 13 / 128...
  • Seite 14 4. Cylinder AX verlängern Cylinder AX Modularity 11. Setzen Sie die beiden Zylinderhälften wieder zu- sammen. Verlängerungsbolzen ist gegen Verdrehen geschützt. 12. Ziehen Sie den Abstandshalter wieder ab. 14 / 128...
  • Seite 15 Cylinder AX Modularity 4. Cylinder AX verlängern 13. Schieben Sie die Hälften vollständig zusammen. 14. Setzen Sie die Klammer mit der Nase zur Stul- pschraube wieder in den Schlitz des Profilzylinders ein und drücken Sie die Klammer mit dem Daumen fest, damit sie nicht mehr herausfallen kann.
  • Seite 16 4. Cylinder AX verlängern Cylinder AX Modularity 15. Setzen Sie den Zylinder in den Klemmblock ein, so- dass der Profilzylinder und der Knauf bündig in den Aussparungen liegen. Der Hebel des Klemmblocks ist an einer Stelle mit einem Metallplättchen verstärkt. Die vorhin eingeschobene Klammer liegt gegenüber dieses...

  • Seite 17: Cylinder Ax Verkürzen

    Cylinder AX Modularity 5. Cylinder AX verkürzen Cylinder AX ist verlängert. 5 Cylinder AX verkürzen Sie benötigen einen Bolzen für die gewünschte Länge. Ausheber zum Lösen der Klammer ü ü Abstandshalter zum Ausrichten des Bolzens Klemmblock zum Einpressen der Klammer ü...
  • Seite 18 5. Cylinder AX verkürzen Cylinder AX Modularity 1. Stellen Sie den Cylinder AX in das Knauf-Montage- werkzeug. 2. Haken Sie die Spitze des Aushebers in die Klammer ein. 18 / 128...
  • Seite 19 Cylinder AX Modularity 5. Cylinder AX verkürzen 3. Hebeln Sie die Klammer aus dem Profilzylinder, in- dem Sie den Ausheber in die Mitte des Zylinders bewegen. 4. Ziehen Sie die Klammer vollständig aus dem Profil- zylinder. 19 / 128...
  • Seite 20 5. Cylinder AX verkürzen Cylinder AX Modularity 5. Nehmen Sie die beiden Zylinderhälften auseinan- der. 6. Schrauben Sie mit dem Ausheber den Bolzen her- aus. 7. Nehmen Sie die Profilverlängerungen ab. 20 / 128...
  • Seite 21 Cylinder AX Modularity 5. Cylinder AX verkürzen 8. Nehmen Sie die Kernverlängerungen ab. 9. Legen Sie den Abstandshalter an. 10. Schrauben Sie mit dem Ausheber einen passenden Bolzen ein, bis er am Abstandshalter anliegt. 21 / 128...
  • Seite 22 5. Cylinder AX verkürzen Cylinder AX Modularity HINWEIS Länge auf Bolzenkopf Sie finden auf dem Bolzenkopf eine Zahl. Diese Zahl ist die Länge des Zylinderprofils, zu dem der Bolzen passt. 22 / 128...
  • Seite 23 Cylinder AX Modularity 5. Cylinder AX verkürzen 11. Setzen Sie die beiden Zylinderhälften wieder zu- sammen. Bolzen ist gegen Verdrehen geschützt. 12. Ziehen Sie den Abstandshalter wieder ab. 23 / 128...
  • Seite 24 5. Cylinder AX verkürzen Cylinder AX Modularity 13. Schieben Sie die Hälften vollständig zusammen. 14. Setzen Sie die Klammer mit der Nase zur Stul- pschraube wieder in den Schlitz des Profilzylinders ein. 24 / 128...
  • Seite 25 Cylinder AX Modularity 5. Cylinder AX verkürzen 15. Setzen Sie den Zylinder in den Klemmblock ein, so- dass der Profilzylinder und der Knauf bündig in den Aussparungen liegen. Der Hebel des Klemmblocks ist an einer Stelle mit einem Metallplättchen verstärkt. Die vorhin eingeschobene Klammer liegt gegenüber dieses...

  • Seite 26: Co-Zylinder Zu Fd Kombinieren

    Cylinder AX Modularity 16. Drücken Sie den Hebel des Klemmblocks zur Bo- denplatte, bis die Klammer wieder vollständig im Profilzylinder sitzt. Cylinder AX ist verkürzt. 6 CO-Zylinder zu FD kombinieren Aus zwei AX-Comfortzylindern können Sie einen freidrehenden Cylinder AX zusammensetzen.
  • Seite 27 Cylinder AX Modularity 6. CO-Zylinder zu FD kombinieren ü Klemmblock zum Einpressen der Klammer 1. Stellen Sie den ersten Comfortzylinder AX mit dem mechanischen Knauf nach oben in das Knauf-Mon- tagewerkzeug. 2. Haken Sie die Spitze des Aushebers in die Klammer ein.
  • Seite 28 6. CO-Zylinder zu FD kombinieren Cylinder AX Modularity 3. Hebeln Sie die Klammer aus dem Profilzylinder, in- dem Sie den Ausheber in die Mitte des Zylinders bewegen. 4. Ziehen Sie die Klammer vollständig aus dem Profil- zylinder. 28 / 128...
  • Seite 29 Cylinder AX Modularity 6. CO-Zylinder zu FD kombinieren 5. Nehmen Sie die beiden Zylinderhälften auseinan- der. Erste Zylinderhälfte mit Mittelstück und Mitnehmerbart vorbereitet. 29 / 128...
  • Seite 30 6. CO-Zylinder zu FD kombinieren Cylinder AX Modularity 6. Stellen Sie den zweiten Comfortzylinder AX mit dem elektronischen Knauf nach oben in das Knauf- Montagewerkzeug. 7. Haken Sie die Spitze des Aushebers in die Klammer ein. 30 / 128...
  • Seite 31 Cylinder AX Modularity 6. CO-Zylinder zu FD kombinieren 8. Hebeln Sie die Klammer aus dem Profilzylinder, in- dem Sie den Ausheber in die Mitte des Zylinders bewegen. 9. Ziehen Sie die Klammer vollständig aus dem Profil- zylinder. 31 / 128...
  • Seite 32 6. CO-Zylinder zu FD kombinieren Cylinder AX Modularity 10. Nehmen Sie die beiden Zylinderhälften auseinan- der. Zweite Zylinderhälfte ohne Mittelstück vorbereitet. 11. Setzen Sie die erste Zylinderhälfte auf die zweite Zylinderhälfte. 32 / 128...
  • Seite 33 Cylinder AX Modularity 6. CO-Zylinder zu FD kombinieren 12. Setzen Sie die Klammer mit der Nase zur Stul- pschraube wieder in den Schlitz des Profilzylinders ein. 13. Setzen Sie den Zylinder in den Klemmblock ein, so- dass der Profilzylinder und der Knauf bündig in den Aussparungen liegen.
  • Seite 34 Klammer wieder vollständig im Profilzylinder sitzt. Freidrehender Zylinder fertig zusammengesetzt. HINWEIS Freidrehende aktive/hybride Digital Cylinder AX nur mit verkürzter Reichweite Bei freidrehenden Zylindern können die Leseknäufe bei geringen Zylinderlängen nicht genügend Abstand auf- weisen. Durch die Reichweite der Aktiv-Technologie kann das Funksignal unbeabsichtigt auch durch den zweiten Leseknauf empfangen werden.

  • Seite 35: Co-Zylinder Zu Hz Reduzieren

    Cylinder AX Modularity 7. CO-Zylinder zu HZ reduzieren 7 CO-Zylinder zu HZ reduzieren Aus einem AX-Comfortzylinder oder einem freidrehenden Zylinder können Sie mit einem speziellen Mittelstück einen Halbzylinder zusammensetzen. Ausheber zum Lösen der Klammer ü ü Abstandshalter zum Ausrichten des Verlängerungsbolzens...
  • Seite 36 7. CO-Zylinder zu HZ reduzieren Cylinder AX Modularity 1. Stellen Sie den Cylinder AX mit dem elektronischen Knauf nach oben in das Knauf-Montagewerkzeug. 2. Haken Sie die Spitze des Aushebers in die Klammer ein. 36 / 128...
  • Seite 37 Cylinder AX Modularity 7. CO-Zylinder zu HZ reduzieren 3. Hebeln Sie die Klammer aus dem Profilzylinder, in- dem Sie den Ausheber in die Mitte des Zylinders bewegen. 4. Ziehen Sie die Klammer vollständig aus dem Profil- zylinder. 37 / 128...
  • Seite 38 7. CO-Zylinder zu HZ reduzieren Cylinder AX Modularity 5. Nehmen Sie die beiden Zylinderhälften auseinan- der. Erste Zylinderhälfte ohne Mittelstück vorbereitet. 6. Legen Sie den Abstandshalter an das Halbzylinder- Mittelstück an. 38 / 128...
  • Seite 39 Cylinder AX Modularity 7. CO-Zylinder zu HZ reduzieren 7. Schrauben Sie mit dem Ausheber einen passenden Verlängerungsbolzen ein, bis er am Abstandshalter anliegt. 8. Stellen Sie die vorbereitete Zylinderhälfte in das Knauf-Montagewerkzeug. 39 / 128...
  • Seite 40 7. CO-Zylinder zu HZ reduzieren Cylinder AX Modularity 9. Setzen Sie das Halbzylinder-Mittelstück auf die vorbereitete Zylinderhälfte. Verlängerungsbolzen ist gegen Verdrehen geschützt. 10. Ziehen Sie den Abstandshalter wieder ab. 40 / 128...
  • Seite 41 Cylinder AX Modularity 7. CO-Zylinder zu HZ reduzieren 11. Schieben Sie die Zylinderteile vollständig zusam- men. 12. Setzen Sie die Klammer mit der Nase zur Stul- pschraube wieder in den Schlitz des Profilzylinders ein. 41 / 128...
  • Seite 42 7. CO-Zylinder zu HZ reduzieren Cylinder AX Modularity 13. Setzen Sie den Zylinder in den Klemmblock ein, so- dass der Profilzylinder und der Knauf bündig in den Aussparungen liegen. Der Hebel des Klemmblocks ist an einer Stelle mit einem Metallplättchen verstärkt. Die vorhin eingeschobene Klammer liegt gegenüber dieses...

  • Seite 43: Hilfe Und Weitere Informationen

    8. Hilfe und weitere Informatio- Cylinder AX Modularity 14. Drücken Sie den Hebel des Klemmblocks zur Bo- denplatte, bis die Klammer wieder vollständig im Profilzylinder sitzt. Halbzylinder AX ist fertig zusammengesetzt. 8 Hilfe und weitere Informationen Infomaterial/ www.simons-voss.com/de/dokumente.html Dokumente www.smartintego.com/de/home/infocenter/ dokumentation Konformitäts-...
  • Seite 44 8. Hilfe und weitere Informatio- Cylinder AX Modularity SimonsVoss Technologies GmbH, Feringastr. 4, D-85774 Unterfoehring, Deutschland 44 / 128...
  • Seite 45 Contents General safety instructions.............. 46 Product-specific safety instructions ........... 47 Accessories and tools................ 48 Extend Cylinder AX...................  50 Shorten Cylinder AX.................  58 Combine CO cylinders to FD.............. 66 Reduce CO cylinders to HZ .............. 75 Help and other information .............. 82...

  • Seite 46: General Safety Instructions

    1. General safety instructions Cylinder AX Modularity 1 General safety instructions Signal words DANGER: Death or serious injury (likely), WARNING: (ANSI Death or serious injury (possible, but unlikely), Z535.6) CAUTION: Minor injury, IMPORTANT: Property damage or malfunction, NOTE: Low or no damage...

  • Seite 47: Product-Specific Safety Instructions

    WARNING Malfunction of the anti-panic function due to unau- thorised manipulation The length of the Cylinder AX can be modified. If the AP side is removed, the anti-panic unit may be dam- aged. Do not change the length on the AP side.

  • Seite 48: Accessories And Tools

    3. Accessories and tools Cylinder AX Modularity 3 Accessories and tools The profile cylinder can be extended and shortened with the following parts: Core extension of the Extension bolt Profile extension profile Z5.CORE.05: Z5.PROFILE.05:   5 mm 5 mm Z5.BOLT.XX ...
  • Seite 49 (Z5.BLOCK) The Cylinder AX thumb-turn assembly tool is designed so that you can use it as a bracket for the Cylinder AX. Place it with the flat side on a flat surface and place the Cylinder AX with the knob in the assembly tool.

  • Seite 50: Extend Cylinder Ax

    4. Extend Cylinder AX Cylinder AX Modularity 4 Extend Cylinder AX The core extension and profile extension must be the same length. You also need an extension bolt for the desired length. ü Extractor for releasing the clamp Spacer for aligning the extension bolt ü...
  • Seite 51 Cylinder AX Modularity 4. Extend Cylinder AX 1. Place the Cylinder AX in the thumb-turn assembly tool. 2. Hook the tip of the extractor into the clamp. 51 / 128...
  • Seite 52 4. Extend Cylinder AX Cylinder AX Modularity 3. Lever the clamp out of the profile cylinder by mov- ing the extractor to the centre of the cylinder. 4. Pull the clamp completely out of the profile cylin- der. 52 / 128...
  • Seite 53 Cylinder AX Modularity 4. Extend Cylinder AX 5. Disassemble the two cylinder halves. 6. Use the extractor to unscrew the extension bolt. 7. Insert suitable core extensions. 53 / 128...
  • Seite 54 4. Extend Cylinder AX Cylinder AX Modularity 8. Attach suitable profile extensions. 9. Place the spacer. 10. Screw in a suitable extension bolt with the ex- tractor until it rests on the spacer. 54 / 128...
  • Seite 55 Cylinder AX Modularity 4. Extend Cylinder AX NOTE Length on bolt head You will find a number on the bolt head. This number is the length of the cylinder profile to which the bolt fits. 11. Reassemble the two cylinder halves.
  • Seite 56 4. Extend Cylinder AX Cylinder AX Modularity Extension bolt is protected against twisting. 12. Pull the spacer off again. 13. Push the halves together completely. 56 / 128...
  • Seite 57 Cylinder AX Modularity 4. Extend Cylinder AX 14. Place the clip back into the slot of the profile cylin- der with its lug facing the fastening screw and press the clamp with your thumb so that it can no longer fall out.

  • Seite 58: Shorten Cylinder Ax

    5. Shorten Cylinder AX Cylinder AX Modularity The lever of the clamping block is reinforced at one point with a metal plate. The bracket that was previously inserted lies opposite this metal plate. 16. Push the clamp block lever towards the base plate until the clamp is fully seated in the profile cylinder.
  • Seite 59 5. Shorten Cylinder AX ü Spacer for aligning the bolt Clamp block for pressing in the clamp ü 1. Place the Cylinder AX in the thumb-turn assembly tool. 2. Hook the tip of the extractor into the clamp. 59 / 128...
  • Seite 60 5. Shorten Cylinder AX Cylinder AX Modularity 3. Lever the clamp out of the profile cylinder by mov- ing the extractor to the centre of the cylinder. 4. Pull the clamp completely out of the profile cylin- der. 60 / 128...
  • Seite 61 Cylinder AX Modularity 5. Shorten Cylinder AX 5. Disassemble the two cylinder halves. 6. Unscrew the bolt with the extractor. 7. Remove the profile extension. 61 / 128...
  • Seite 62 5. Shorten Cylinder AX Cylinder AX Modularity 8. Remove the core extension. 9. Place the spacer. 10. Screw in a suitable bolt with the extractor until it rests on the spacer. 62 / 128...
  • Seite 63 Cylinder AX Modularity 5. Shorten Cylinder AX NOTE Length on bolt head You will find a number on the bolt head. This number is the length of the cylinder profile to which the bolt fits. 11. Reassemble the two cylinder halves.
  • Seite 64 5. Shorten Cylinder AX Cylinder AX Modularity Bolt is protected against twisting. 12. Pull the spacer off again. 13. Push the halves together completely. 64 / 128...
  • Seite 65 Cylinder AX Modularity 5. Shorten Cylinder AX 14. Refit the clip into the slot of the profile cylinder with the lug facing the fastening screw. 15. Insert the cylinder into the clamping block so that the profile cylinder and the thumb-turn lie flush in the recesses.

  • Seite 66: Combine Co Cylinders To Fd

    16. Push the clamp block lever towards the base plate until the clamp is fully seated in the profile cylinder. Cylinder AX is shortened. 6 Combine CO cylinders to FD You can assemble a freely rotating AX cylinder from two AX comfort cylinders.
  • Seite 67 Extractor for releasing the clamp Spacer for aligning the extension bolt ü ü Clamp block for pressing in the clamp 1. Place the first comfort cylinder AX in the thumb- turn assembly tool with the mechanical thumb- turn facing upwards. 67 / 128...
  • Seite 68 6. Combine CO cylinders to FD Cylinder AX Modularity 2. Hook the tip of the extractor into the clamp. 3. Lever the clamp out of the profile cylinder by mov- ing the extractor to the centre of the cylinder. 68 / 128...
  • Seite 69 Cylinder AX Modularity 6. Combine CO cylinders to FD 4. Pull the clamp completely out of the profile cylin- der. 5. Disassemble the two cylinder halves. First cylinder half prepared with centre piece and tappet piece. 69 / 128...
  • Seite 70 6. Combine CO cylinders to FD Cylinder AX Modularity 6. Place the second comfort cylinder AX in the thumb-turn assembly tool with the electronic thumb-turn facing upwards. 7. Hook the tip of the extractor into the clamp. 70 / 128...
  • Seite 71 Cylinder AX Modularity 6. Combine CO cylinders to FD 8. Lever the clamp out of the profile cylinder by mov- ing the extractor to the centre of the cylinder. 9. Pull the clamp completely out of the profile cylin- der.
  • Seite 72 6. Combine CO cylinders to FD Cylinder AX Modularity 10. Disassemble the two cylinder halves. Second cylinder half prepared without centre piece. 11. Place the first cylinder half on the second cylinder half. 72 / 128...
  • Seite 73 Cylinder AX Modularity 6. Combine CO cylinders to FD 12. Refit the clip into the slot of the profile cylinder with the lug facing the fastening screw. 13. Insert the cylinder into the clamping block so that the profile cylinder and the thumb-turn lie flush in the recesses.
  • Seite 74 Freely rotating cylinder fully assembled. NOTE Freely rotating active/hybrid Digital Cylinder AX only with shortened range With freely rotating cylinders, the reader knobs may not have sufficient clearance at low cylinder lengths.

  • Seite 75: Reduce Co Cylinders To Hz

    Cylinder AX Modularity 7. Reduce CO cylinders to HZ 7 Reduce CO cylinders to HZ You can use a special centre piece to assemble a half cylinder from an AX comfort cylinder or a freely rotating cylinder. Extractor for releasing the clamp ü...
  • Seite 76 7. Reduce CO cylinders to HZ Cylinder AX Modularity 1. Place the Cylinder AX in the thumb-turn assembly tool with the electronic thumb-turn facing up- wards. 2. Hook the tip of the extractor into the clamp. 76 / 128...
  • Seite 77 Cylinder AX Modularity 7. Reduce CO cylinders to HZ 3. Lever the clamp out of the profile cylinder by mov- ing the extractor to the centre of the cylinder. 4. Pull the clamp completely out of the profile cylin- der.
  • Seite 78 7. Reduce CO cylinders to HZ Cylinder AX Modularity 6. Place the spacer on the half-cylinder centre piece. 7. Screw in a suitable extension bolt with the ex- tractor until it rests on the spacer. 78 / 128...
  • Seite 79 Cylinder AX Modularity 7. Reduce CO cylinders to HZ 8. Place the prepared cylinder half in the thumb-turn assembly tool. 9. Place the half cylinder centre piece on the prepared cylinder half. Extension bolt is protected against twisting. 79 / 128...
  • Seite 80 7. Reduce CO cylinders to HZ Cylinder AX Modularity 10. Pull the spacer off again. 11. Push the cylinder parts together completely. 80 / 128...
  • Seite 81 Cylinder AX Modularity 7. Reduce CO cylinders to HZ 12. Refit the clip into the slot of the profile cylinder with the lug facing the fastening screw. 13. Insert the cylinder into the clamping block so that the profile cylinder and the thumb-turn lie flush in the recesses.

  • Seite 82: Help And Other Information

    14. Push the clamp block lever towards the base plate until the clamp is fully seated in the profile cylinder. Half cylinder AX is fully assembled. 8 Help and other information Information www.simons-voss.com/en/documents.html material/doc- www.smartintego.com/int/home/infocenter/...
  • Seite 83 Cylinder AX Modularity 8. Help and other information FAQs faq.simons-voss.com/otrs/public.pl SimonsVoss Technologies GmbH, Feringastr. 4, D-85774 Unterfoehring, Germany 83 / 128...
  • Seite 84 Tables des matières Cylinder AX Modularity Tables des matières Consignes de sécurité générales ............ 85 Consignes de sécurité propres au produit ......... 87 Accessoires et outils ................. 87 Extension du cylindre AX ................  89 Raccourcissement du cylindre AX............ 98 Combinaison de cylindres CO en un FD.......... 107 Réduction d’un cylindre CO en un HZ .......... 116...

  • Seite 85: Consignes De Sécurité Générales

    Cylinder AX Modularity 1. Consignes de sécurité générales 1 Consignes de sécurité générales Mots indica- DANGER: Mort ou blessure grave (probable), teurs (ANSI AVERTISSEMENT: Mort ou blessure grave (possible, Z535.6) mais improbable), ATTENTION: Blessure légère, ATTENTION: Dommages matériels ou dysfonctionnements, REMARQUE: Peu ou pas...
  • Seite 86 1. Consignes de sécurité générales Cylinder AX Modularity REMARQUE Utilisation conforme aux dispositions Les produits SimonsVoss sont exclusivement destinés à l’ouverture et la fermeture de portes et d’objets simi- laires. N’utilisez pas les produits SimonsVoss à d’autres  fins. Qualifications requises L'installation et la mise en service nécessitent des connaissances spé-...

  • Seite 87: Consignes De Sécurité Propres Au Produit

    2. Consignes de sécurité propres Cylinder AX Modularity au produit 2 Consignes de sécurité propres au produit AVERTISSEMENT Dysfonctionnement de la fonction antipanique du fait d'une mauvaise manipulation La longueur du cylindre AX peut être modifiée. Si le cô- té AP est démonté, l’unité antipanique risque d’être endommagée.
  • Seite 88 3. Accessoires et outils Cylinder AX Modularity Clips Pièce centrale du demi-cylindre Z5.CLAMPS  Z5.CNT.HZ  Un kit comprend 50 pièces. À cet effet, vous avez besoin des outils suivants : Clé de levage (Z5.LIF- Bloc de serrage Cale (Z5.SPACER) TER) (Z5.BLOCK)

  • Seite 89: Extension Du Cylindre Ax

    Cylinder AX Modularity 4. Extension du cylindre AX 4 Extension du cylindre AX L’extension de base et l’extension de profil doivent avoir les mêmes longueurs. En outre, vous avez besoin d’une tige d’extension de la longueur souhaitée. ü Clé de levage pour desserrer le clip Cale pour aligner la tige d’extension...
  • Seite 90 4. Extension du cylindre AX Cylinder AX Modularity 1. Placez le cylindre AX dans l’outil de montage de poignée. 2. Accrochez la pointe de la clé de levage dans le clip. 90 / 128...
  • Seite 91 Cylinder AX Modularity 4. Extension du cylindre AX 3. Faites levier pour séparer le clip du cylindre profilé en déplaçant le dispositif de levage au milieu du cylindre. 4. Retirez entièrement le clip du cylindre profilé. 91 / 128...
  • Seite 92 4. Extension du cylindre AX Cylinder AX Modularity 5. Démontez les deux moitiés du cylindre. 6. Dévissez la tige d’extension à l’aide de la clé de le- vage. 7. Insérez des extensions de base adaptées. 92 / 128...
  • Seite 93 Cylinder AX Modularity 4. Extension du cylindre AX 8. Mettez en place des extensions de profil adaptées. 9. Placez la cale. 10. Vissez à l’aide de la clé de levage une tige d’exten- sion adaptée jusqu’à ce qu’elle soit en contact avec la cale.
  • Seite 94 4. Extension du cylindre AX Cylinder AX Modularity REMARQUE Longueur sur la tête de boulon Sur la tête de boulon, vous trouverez un nombre. Ce nombre correspond à la longueur du profil du cylindre pour lequel le boulon convient. 94 / 128...
  • Seite 95 Cylinder AX Modularity 4. Extension du cylindre AX 11. Remontez les deux moitiés du cylindre. La tige d’extension est protégée contre la torsion. 12. Retirez la cale. 95 / 128...
  • Seite 96 4. Extension du cylindre AX Cylinder AX Modularity 13. Rapprochez complètement les deux moitiés. 14. Replacez le clip avec l’ergot en direction de la vis de maintien dans la fente du cylindre profilé et ap- puyez fermement sur le clip avec le pouce pour qu’il ne puisse plus tomber.
  • Seite 97 Cylinder AX Modularity 4. Extension du cylindre AX 15. Placez le cylindre dans le bloc de serrage de ma- nière à ce que le cylindre profilé et le bouton af- fleurent dans les évidements. Une partie du levier du bloc de serrage est renforcée par une petite plaque métallique.

  • Seite 98: Raccourcissement Du Cylindre Ax

    5. Raccourcissement du cylindre Cylinder AX Modularity Le cylindre AX est rallongé. 5 Raccourcissement du cylindre AX Vous avez besoin d’une tige d’extension de la longueur souhaitée. Clé de levage pour desserrer le clip ü Cale pour aligner la tige ü...
  • Seite 99 5. Raccourcissement du cylindre Cylinder AX Modularity 1. Placez le cylindre AX dans l’outil de montage de poignée. 2. Accrochez la pointe de la clé de levage dans le clip. 99 / 128...
  • Seite 100 5. Raccourcissement du cylindre Cylinder AX Modularity 3. Faites levier pour séparer le clip du cylindre profilé en déplaçant le dispositif de levage au milieu du cylindre. 4. Retirez entièrement le clip du cylindre profilé. 100 / 128...
  • Seite 101 5. Raccourcissement du cylindre Cylinder AX Modularity 5. Démontez les deux moitiés du cylindre. 6. Dévissez la tige à l’aide de clé de levage. 7. Retirez les extensions de profil. 101 / 128...
  • Seite 102 5. Raccourcissement du cylindre Cylinder AX Modularity 8. Retirez les extensions de base. 9. Placez la cale. 10. Vissez à l’aide de la clé de levage une tige adaptée jusqu’à ce qu’elle soit en contact avec la cale. 102 / 128...
  • Seite 103 5. Raccourcissement du cylindre Cylinder AX Modularity REMARQUE Longueur sur la tête de boulon Sur la tête de boulon, vous trouverez un nombre. Ce nombre correspond à la longueur du profil du cylindre pour lequel le boulon convient. 103 / 128...
  • Seite 104 5. Raccourcissement du cylindre Cylinder AX Modularity 11. Remontez les deux moitiés du cylindre. La tige est protégée contre la torsion. 12. Retirez la cale. 104 / 128...
  • Seite 105 5. Raccourcissement du cylindre Cylinder AX Modularity 13. Rapprochez complètement les deux moitiés. 14. Replacez le clip avec l’ergot en direction de la vis de maintien dans la fente du cylindre profilé. 105 / 128...
  • Seite 106 5. Raccourcissement du cylindre Cylinder AX Modularity 15. Placez le cylindre dans le bloc de serrage de ma- nière à ce que le cylindre profilé et le bouton af- fleurent dans les évidements. Une partie du levier du bloc de serrage est renforcée par une petite plaque métallique.

  • Seite 107: Combinaison De Cylindres Co En Un Fd

    6. Combinaison de cylindres CO Cylinder AX Modularity en un FD 16. Poussez le levier du bloc de serrage vers la plaque de base jusqu’à ce que le clip soit entièrement en- foncé dans le cylindre profilé. Le cylindre AX est raccourci.
  • Seite 108 6. Combinaison de cylindres CO Cylinder AX Modularity en un FD ü Cale pour aligner la tige d’extension Bloc de serrage pour poser le clip ü 1. Placez le premier cylindre confort AX avec le bou- ton mécanique vers le haut dans l’outil de montage de poignée.
  • Seite 109 6. Combinaison de cylindres CO Cylinder AX Modularity en un FD 3. Faites levier pour séparer le clip du cylindre profilé en déplaçant le dispositif de levage au milieu du cylindre. 4. Retirez entièrement le clip du cylindre profilé. 109 / 128...
  • Seite 110 6. Combinaison de cylindres CO Cylinder AX Modularity en un FD 5. Démontez les deux moitiés du cylindre. La première moitié de cylindre est préparée avec pièce centrale et dispositif d’entraînement. 6. Placez le deuxième cylindre confort AX avec le bouton électronique vers le haut dans l’outil de...
  • Seite 111 6. Combinaison de cylindres CO Cylinder AX Modularity en un FD 7. Accrochez la pointe de la clé de levage dans le clip. 8. Faites levier pour séparer le clip du cylindre profilé en déplaçant le dispositif de levage au milieu du cylindre.
  • Seite 112 6. Combinaison de cylindres CO Cylinder AX Modularity en un FD 9. Retirez entièrement le clip du cylindre profilé. 10. Démontez les deux moitiés du cylindre. La deuxième moitié de cylindre est préparée sans pièce centrale. 112 / 128...
  • Seite 113 6. Combinaison de cylindres CO Cylinder AX Modularity en un FD 11. Placez la première moitié de cylindre sur la deuxième moitié de cylindre. 12. Replacez le clip avec l’ergot en direction de la vis de maintien dans la fente du cylindre profilé.
  • Seite 114 6. Combinaison de cylindres CO Cylinder AX Modularity en un FD 13. Placez le cylindre dans le bloc de serrage de ma- nière à ce que le cylindre profilé et le bouton af- fleurent dans les évidements. Une partie du levier du bloc de serrage est renforcée par une petite plaque métallique.
  • Seite 115 L’assemblage du cylindre a rotation libre est terminé. REMARQUE Digital Cylinder AX actif/hybride à rotation libre avec portée réduite Pour les cylindres à rotation libre, les boutons de lec- ture peuvent présenter une distance insuffisante en cas de cylindres courts.

  • Seite 116: Réduction D'un Cylindre Co En Un Hz

    7. Réduction d’un cylindre CO en Cylinder AX Modularity un HZ 7 Réduction d’un cylindre CO en un Vous pouvez assembler un demi-cylindre à partir d’un cylindre confort AX ou d’un cylindre à rotation libre à l’aide d’une pièce centrale.
  • Seite 117 7. Réduction d’un cylindre CO en Cylinder AX Modularity un HZ 1. Placez le cylindre AX avec le bouton électronique vers le haut dans l’outil de montage de poignée. 2. Accrochez la pointe de la clé de levage dans le clip.
  • Seite 118 7. Réduction d’un cylindre CO en Cylinder AX Modularity un HZ 3. Faites levier pour séparer le clip du cylindre profilé en déplaçant le dispositif de levage au milieu du cylindre. 4. Retirez entièrement le clip du cylindre profilé. 5. Démontez les deux moitiés du cylindre.
  • Seite 119 7. Réduction d’un cylindre CO en Cylinder AX Modularity un HZ La première moitié de cylindre est préparée sans pièce centrale. 6. Placez la cale sur la pièce centrale du demi-cy- lindre. 7. Vissez à l’aide de la clé de levage une tige d’exten- sion adaptée jusqu’à...
  • Seite 120 7. Réduction d’un cylindre CO en Cylinder AX Modularity un HZ 8. Placez la moitié de cylindre préparée dans l’outil de montage de poignée. 9. Placez la pièce centrale du demi-cylindre sur la moitié de cylindre préparée. La tige d’extension est protégée contre la torsion.
  • Seite 121 7. Réduction d’un cylindre CO en Cylinder AX Modularity un HZ 10. Retirez la cale. 11. Rapprochez complètement les parties du cylindre. 121 / 128...
  • Seite 122 7. Réduction d’un cylindre CO en Cylinder AX Modularity un HZ 12. Replacez le clip avec l’ergot en direction de la vis de maintien dans la fente du cylindre profilé. 13. Placez le cylindre dans le bloc de serrage de ma- nière à...

  • Seite 123: Aide Et Autres Informations

    Cylinder AX Modularity 8. Aide et autres informations Une partie du levier du bloc de serrage est renforcée par une petite plaque métallique. Le clip qui a été inséré se trouve en face de cette petite plaque métallique. 14. Poussez le levier du bloc de serrage vers la plaque de base jusqu’à...
  • Seite 124 8. Aide et autres informations Cylinder AX Modularity si-support-simonsvoss@allegion.com faq.simons-voss.com/otrs/public.pl SimonsVoss Technologies GmbH, Feringastr. 4, D-85774 Unterfoehring, Allemagne 124 / 128...
  • Seite 125 Cylinder AX Modularity 8. Aide et autres informations 125 / 128...
  • Seite 126 Cylinder AX Modularity 8. Aide et autres informations 126 / 128...
  • Seite 127 Cylinder AX Modularity 8. Aide et autres informations 127 / 128...
  • Seite 128 This is SimonsVoss SimonsVoss is a technology leader in digital locking systems. The pioneer in wirelessly controlled, cable-free locking technology delivers system solutions with an extensive product range for SOHOs, SMEs, ma- jor companies and public institutions. SimonsVoss locking systems unite in- telligent functions, optimum quality and award-winning German-made design.
