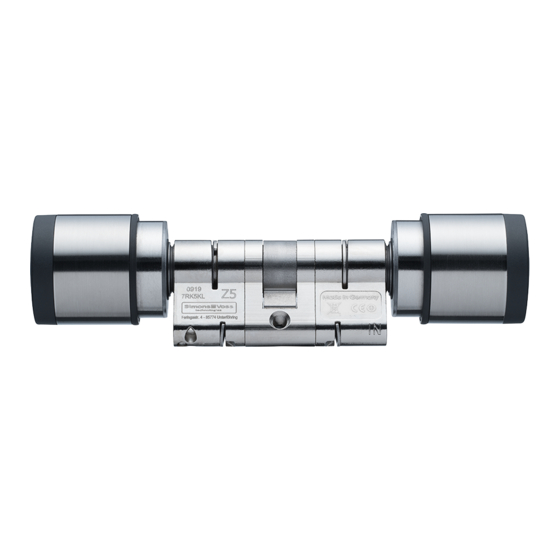

Simons Voss Technologies Cylinder AX Z5 Modularity Kurzanleitung
  1. Anleitungen
  2. Marken
  3. Simons Voss Technologies Anleitungen
  4. Türschlösser
  5. Cylinder AX Z5 LockNode
  6. Kurzanleitung

Simons Voss Technologies Cylinder AX Z5 Modularity Kurzanleitung

Vorschau ausblenden Andere Handbücher für Cylinder AX Z5 Modularity:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
DE
Kurzanleitung
EN
Quick Guide
FR
Guide abrégé
NL
Korte handleiding
IT
Guida breve
DK
Kort vejledning
SE
Snabbguide
Cylinder AX (Z5)
Modularity
ZS50.99050006
10.11.2021
