Cylinder AX (Z5) Modularity
DE
Aus einem AX-Comfortzylinder oder einem
freidrehenden Zylinder können Sie mit einem
speziellen Mittelstück einen Halbzylinder
zusammensetzen.
Ausheber zum Lösen der Klammer
ü
Abstandshalter zum Ausrichten des
ü
Verlängerungsbolzens
ü Klemmblock zum Einpressen der Klammer
Halbzylinder-Mittelstück
ü

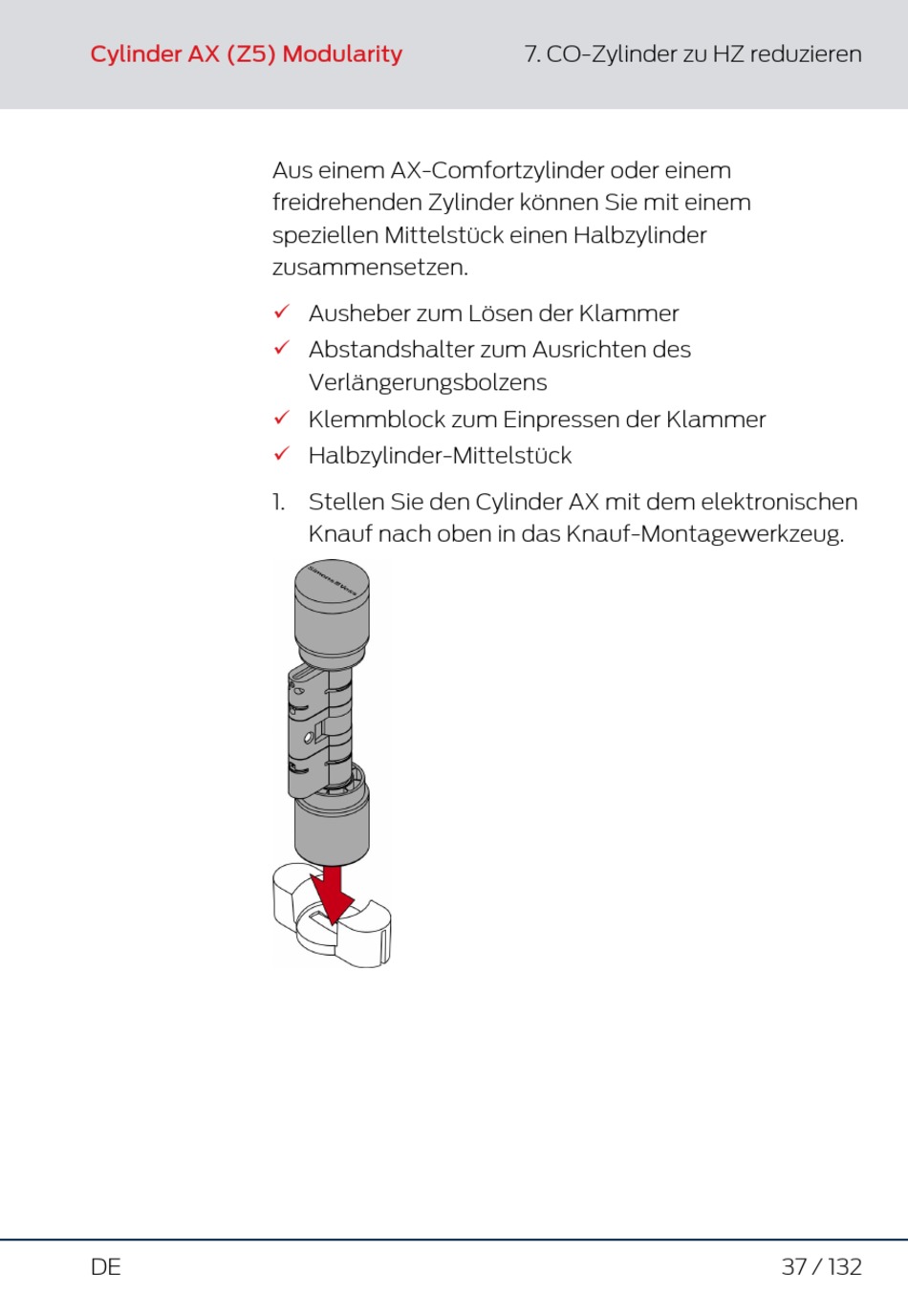

1. Stellen Sie den Cylinder AX mit dem elektronischen
Knauf nach oben in das Knauf-Montagewerkzeug.
7. CO-Zylinder zu HZ reduzieren
37 / 132
