3. Anordnung der Anschlüsse am Schaltelement prüfen und ggf. entspre-
4. Deckel wieder aufsetzen und festdrehen.
5. Netzstecker anschließen
6.4.4 Nennspannung der Vakuumeinrichtung prüfen
Die Anpassung an die örtliche Netzspannung muss an der Klemmleiste im
Schutzschalter (1) vorgenommen werden. Die Anpassung darf nur von
Elektrofachkräften durchgeführt werden.

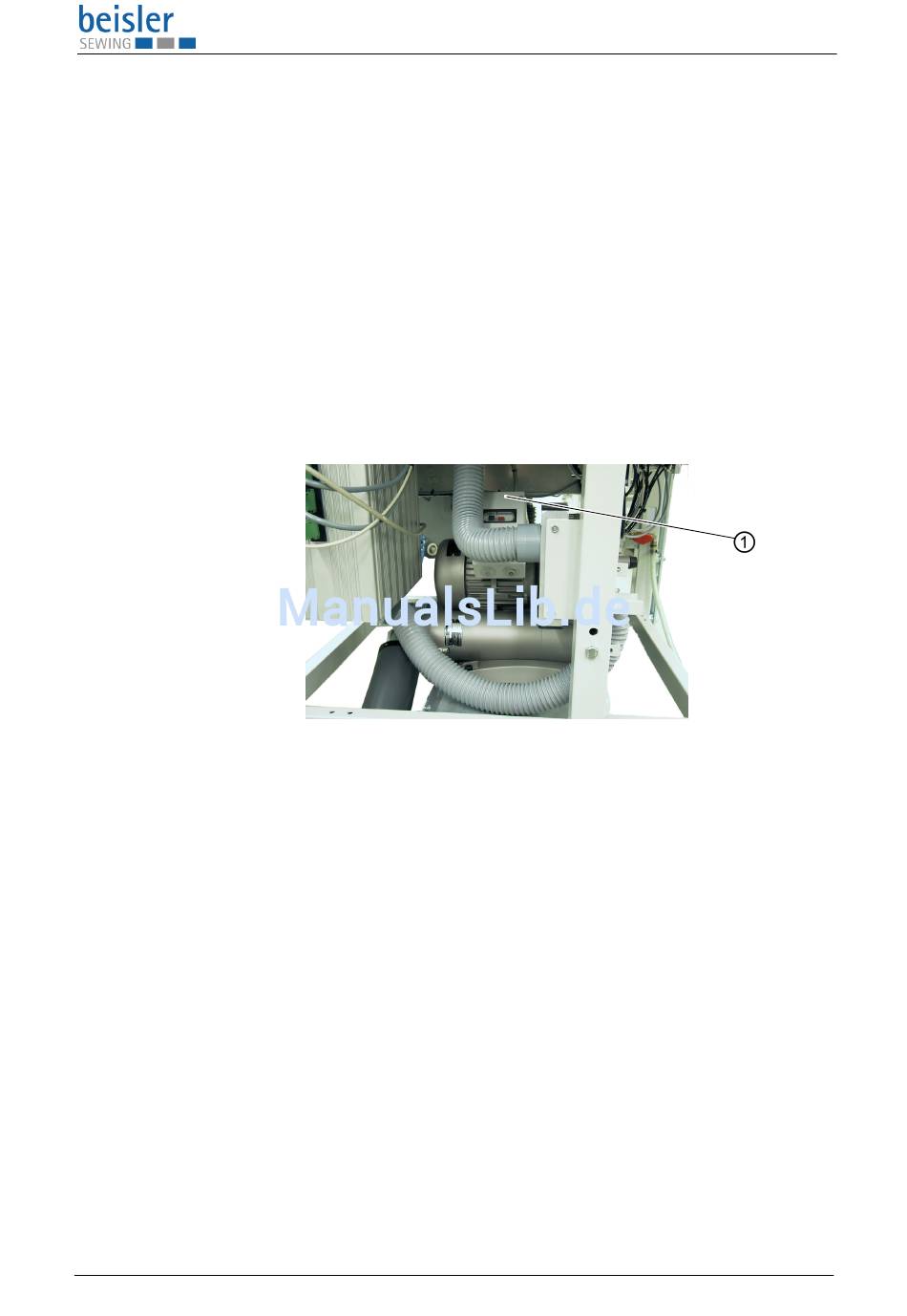

Abb. 56: Nennspannung Vakuumeinrichtung
1. Deckel am Schutzschalter (1) abschrauben.
2. Anordnung der Anschlüsse am Schutzschaltereinsatz prüfen und ggf.
3. Strom entsprechend der Anschlußspannung einstellen.
4. Schutzschalterdeckel (1) wieder anschrauben
6.4.5 Drehrichtung des Nähmotors und des Vakuumgebläses
Die Nähanlage ist mit neuester Schrittmotortechnik ausgestattet. Eine
Überprüfung der Drehrichtung des Nähmotors ist nicht erforderlich, da
diese durch die Steuerung automatisch eingestellt wird.
68
chend der vorhandenen Netzspannung umklemmen.
(Siehe Bauschaltplan).
(1) - Schutzschalter-Deckel
umklemmen. (Siehe Bauschaltplan).
• Die Drehrichtung des Vakuumgebläses kann durch Tauschen der
Phasen (Stecker) umgekehrt werden
Betriebsanleitung 100-69 Version 00.0 - 05/2013
Aufstellung
