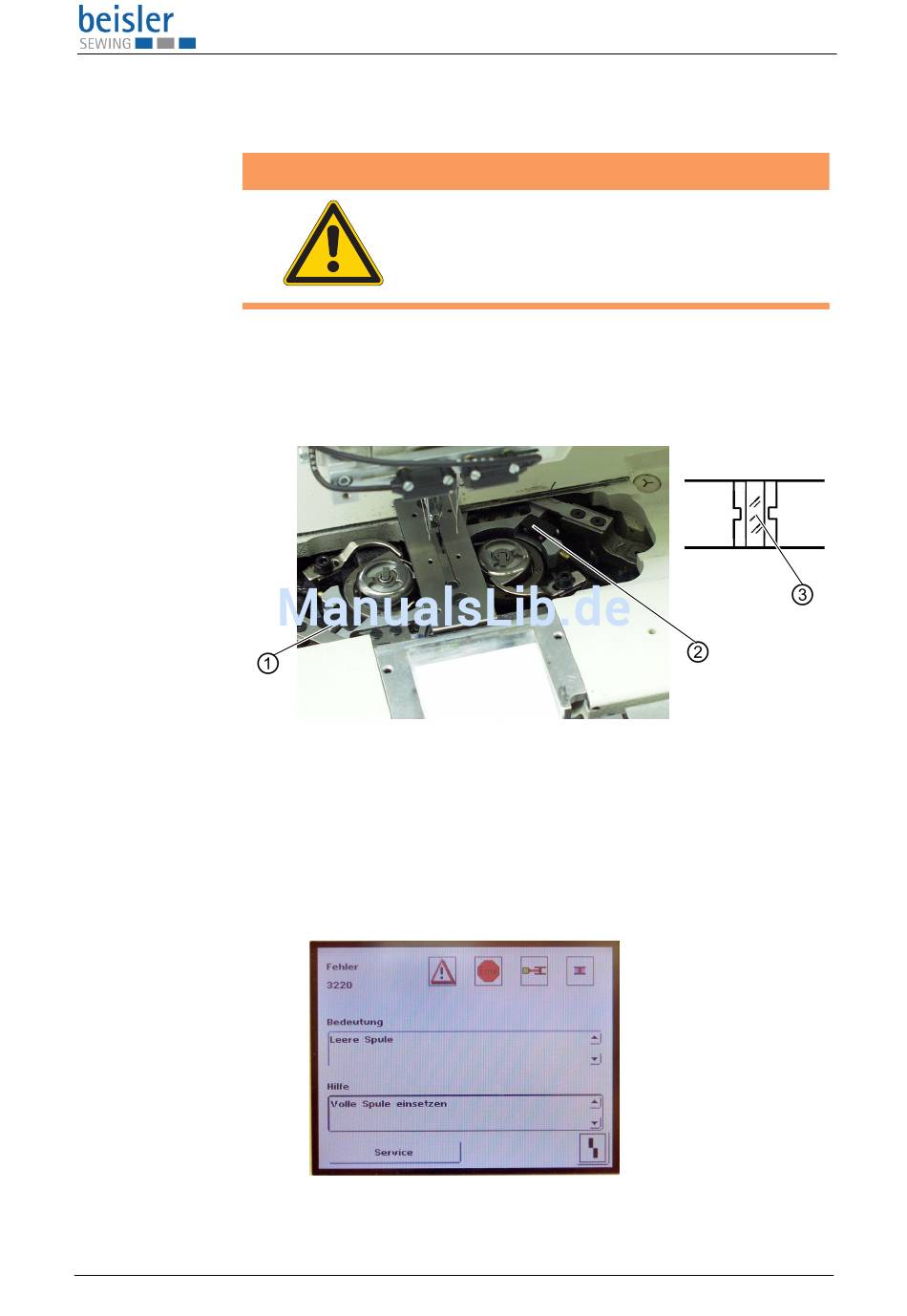

5.7 Restfadenwächter
Der Restfadenwächter überwacht mit den Infrarot-Reflexlicht-
Schranken (1) und (2) die linke und rechte Greiferfadenspule.
Abb. 17: Restfadenwächter
Bei leerer Spule wird der von der Lichtschranke (1) bzw. (2) ausgesendete
Lichtstrahl an der freiliegenden Reflexionsfläche (3) der Spulennabe re-
flektiert.
Das Display des Steuergerätes zeigt folgende Meldung an:
Abb. 18: Meldung im Display
34
WARNUNG
Verletzungsgefahr!
Hauptschalter ausschalten.
Linsen der Lichtschranken nur bei ausgestellter
Nähanlage reinigen.
(1) - Lichtschranke 1
(2) - Lichtschranke 2
(3) - Reflexionsfläche
Betriebsanleitung 100-69 Version 00.0 - 05/2013
Bedienung
