Stapler einschalten
Grundstellung
1. Staplerbügel (1) vorne, Staplerzange (2) offen.
2. Mit dem Abstoppsignal bewegt sich die Staplerzange (2) nach vorne
3. Der Staplerbügel (1) schwenkt nach hinten und zieht dabei das Nähgut
4. Mit den Drosseln die Bewegung des Stapelbügels (1) so einstellen, dass
5. Staplerzange (2) öffnet sich.
6. Nähgut wird über der Staplerplatte (3) abgelegt.
Die Staplerplattenhöhe muss so eingestellt sein, dass das Nähgut sicher
abgelegt wird.
7. Staplerbügel (1) schwenkt nach vorne.

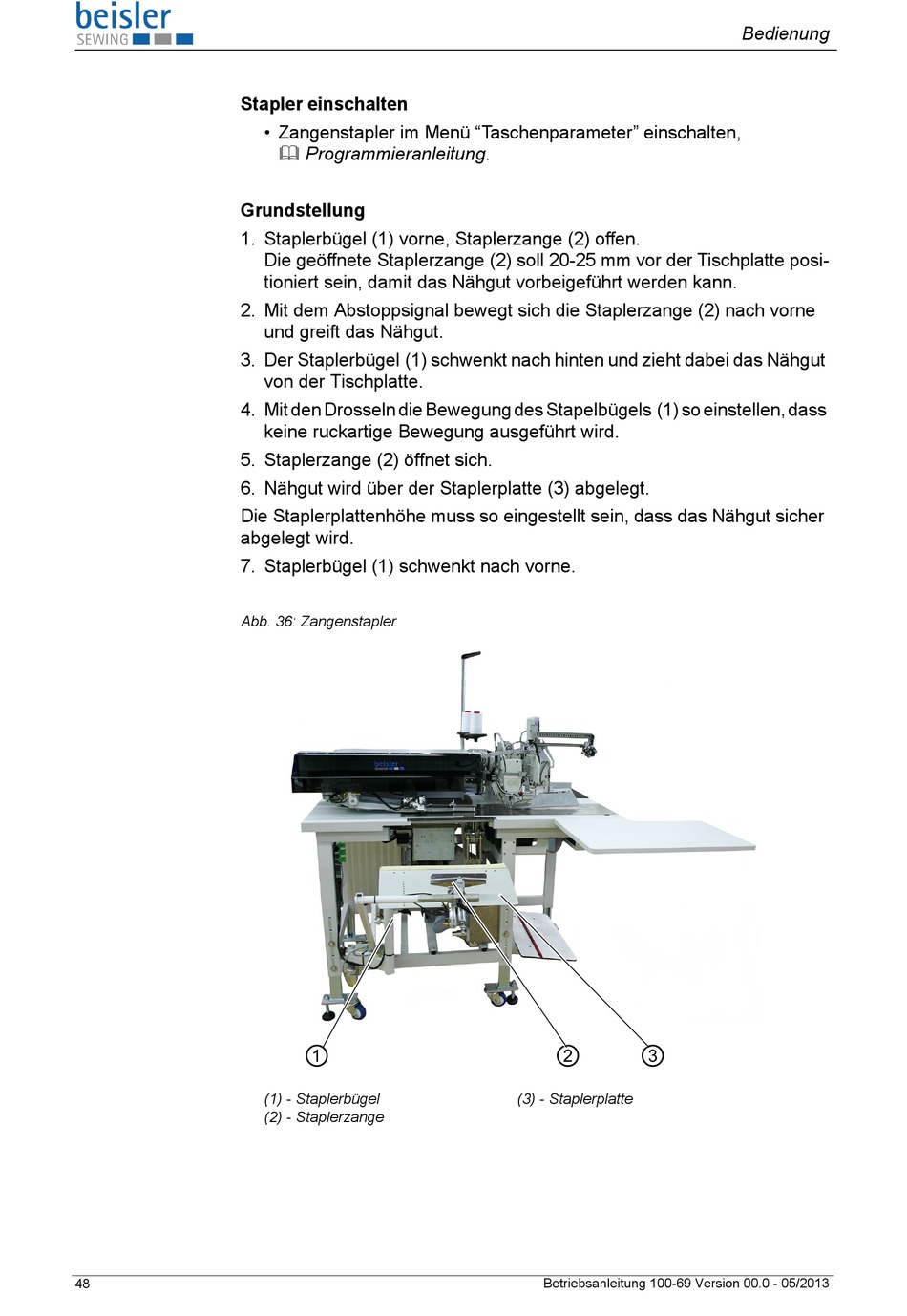

Abb. 36: Zangenstapler
48
• Zangenstapler im Menü "Taschenparameter" einschalten,
Programmieranleitung.
Die geöffnete Staplerzange (2) soll 20-25 mm vor der Tischplatte posi-
tioniert sein, damit das Nähgut vorbeigeführt werden kann.
und greift das Nähgut.
von der Tischplatte.
keine ruckartige Bewegung ausgeführt wird.
(1) - Staplerbügel
(2) - Staplerzange
(3) - Staplerplatte
Betriebsanleitung 100-69 Version 00.0 - 05/2013
Bedienung
