Aufstellung
6.5 Pneumatischer Anschluss
Für den Betrieb der pneumatischen Bauteile muss die Nähanlage mit
wasserfreier Druckluft versorgt werden.
Bei zu hohem Druckluftabfall:

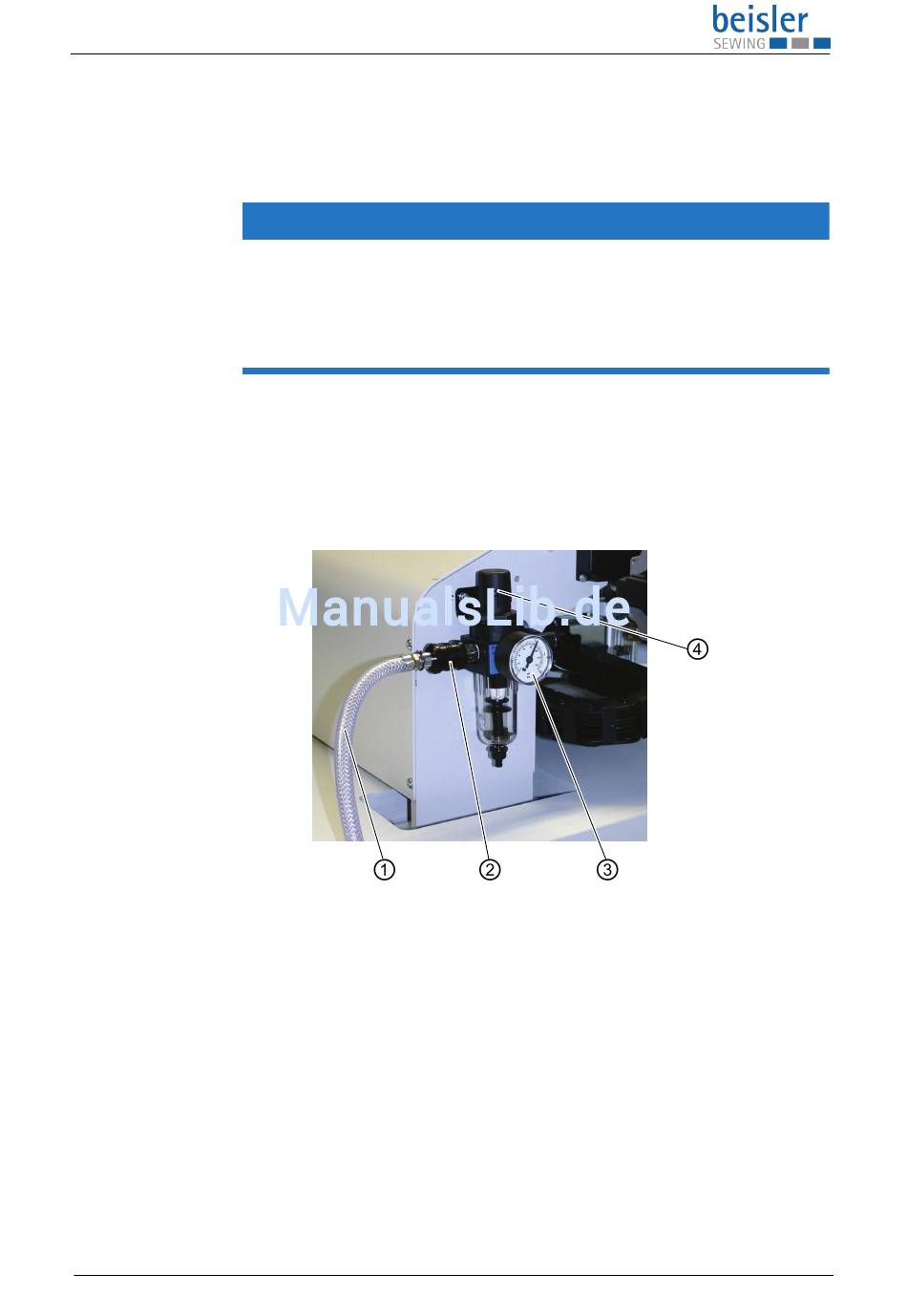

Abb. 57: Pneumatischer Anschluss
Druckluftwartungseinheit anschließen
Den Anschlussschlauch (1) mittels einer Schlauchkupplung ¼ " am
Schieberventil (2) und am Druckluftnetz anschließen.
Betriebsdruck einstellen
Der Betriebsdruck beträgt 6 bar. Er kann auf dem Manometer (3) abgele-
sen werden.
1. Zum Einstellen des Betriebsdruckes Drehgriff (4) hochziehen und ver-
Betriebsanleitung 100-69 Version 00.0 - 05/2013
ACHTUNG
Sachschaden!
Für eine einwandfreie Funktion der pneumatischen Steuervorgänge
muss das Druckluftnetz wie folgt ausgelegt sein:
Auch im Moment des größten Luftverbrauches darf ein Mindestbe-
triebsdruck von 6 bar nicht unterschritten werden.
• Kompressorleistung erhöhen.
• Durchmesser der Druckluftzuleitung erhöhen.
(1) - Anschlussschlauch
(2) - Schieberventil
drehen.
(3) - Manometer
(4) - Drehgriff
69
