5.8.2 Eckenmesser einstellen
Eckenmesserstation ausschwenken.
Abb. 21: Eckenmesser einstellen
Winkel der Eckenmesserstation einstellen
Der Winkel des Eckenmessers wird durch Verdrehen der
Messerblöcke (1) und (3) eingestellt.
1. Schrauben (2) und (4) lösen.
2. Messerblöcke (1) und (3) gleichmäßig verdrehen.
3. Schrauben (2) und (4) festdrehen.
4. Winkel am anderen Messerpaar entsprechend einstellen.
Höhe der Eckenmesser
Die Eckenmesser sind in der Höhe nicht einstellbar. Die Messer schnei-
den immer voll durch.
Eckenmesserstation einschwenken.
Betriebsanleitung 100-69 Version 00.0 - 05/2013
WARNUNG
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Eckenmesserstation nur bei ausgeschalteter Näh-
anlage einstellen.

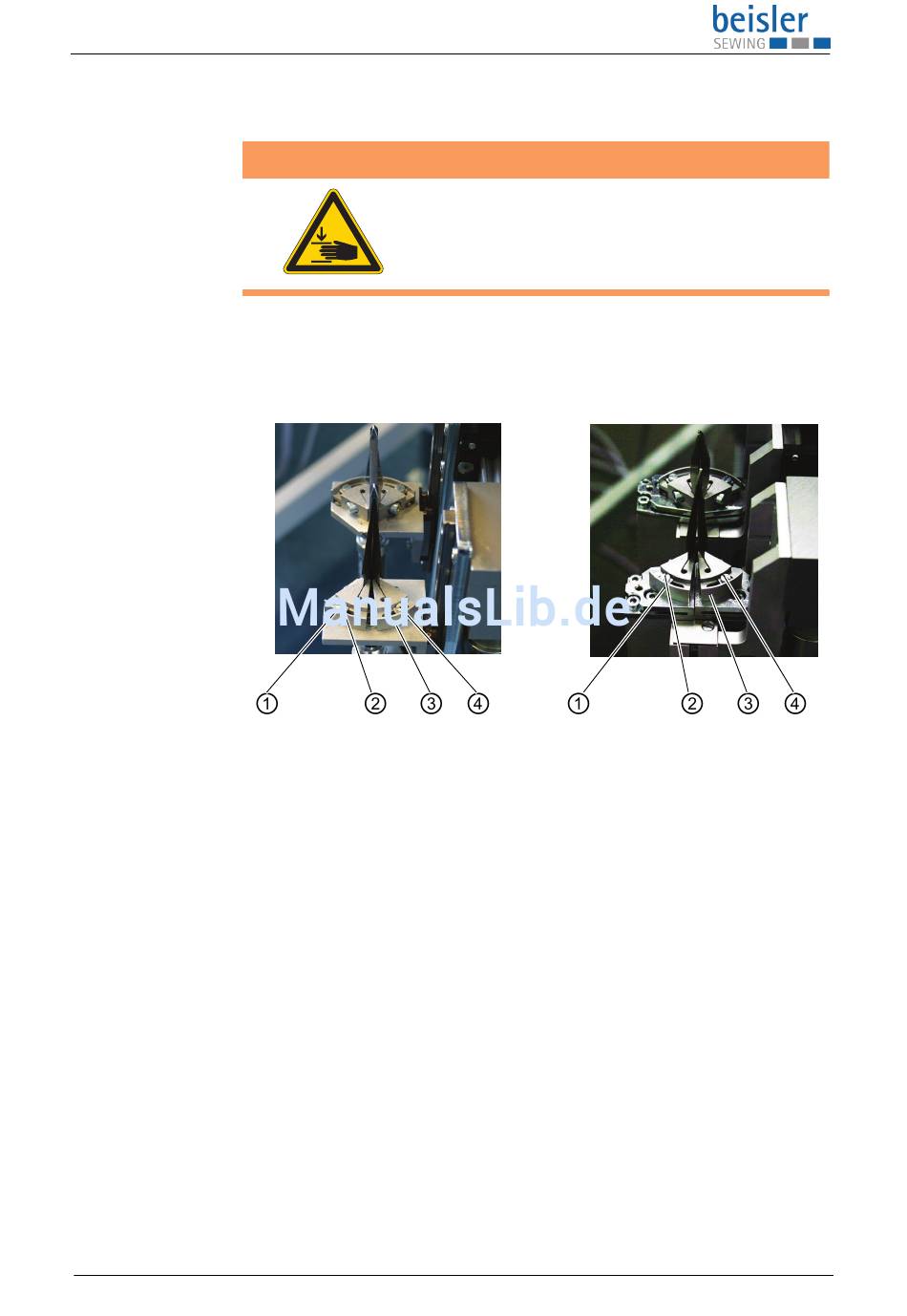

gerade Ecken
(1) - Messerblock
(2) - Schraube
schräge Ecken
(3) - Messerblock
(4) - Schraube
