6.3 Zum Versand entfernte Maschinenteile befestigen
6.3.1 Garnständer befestigen

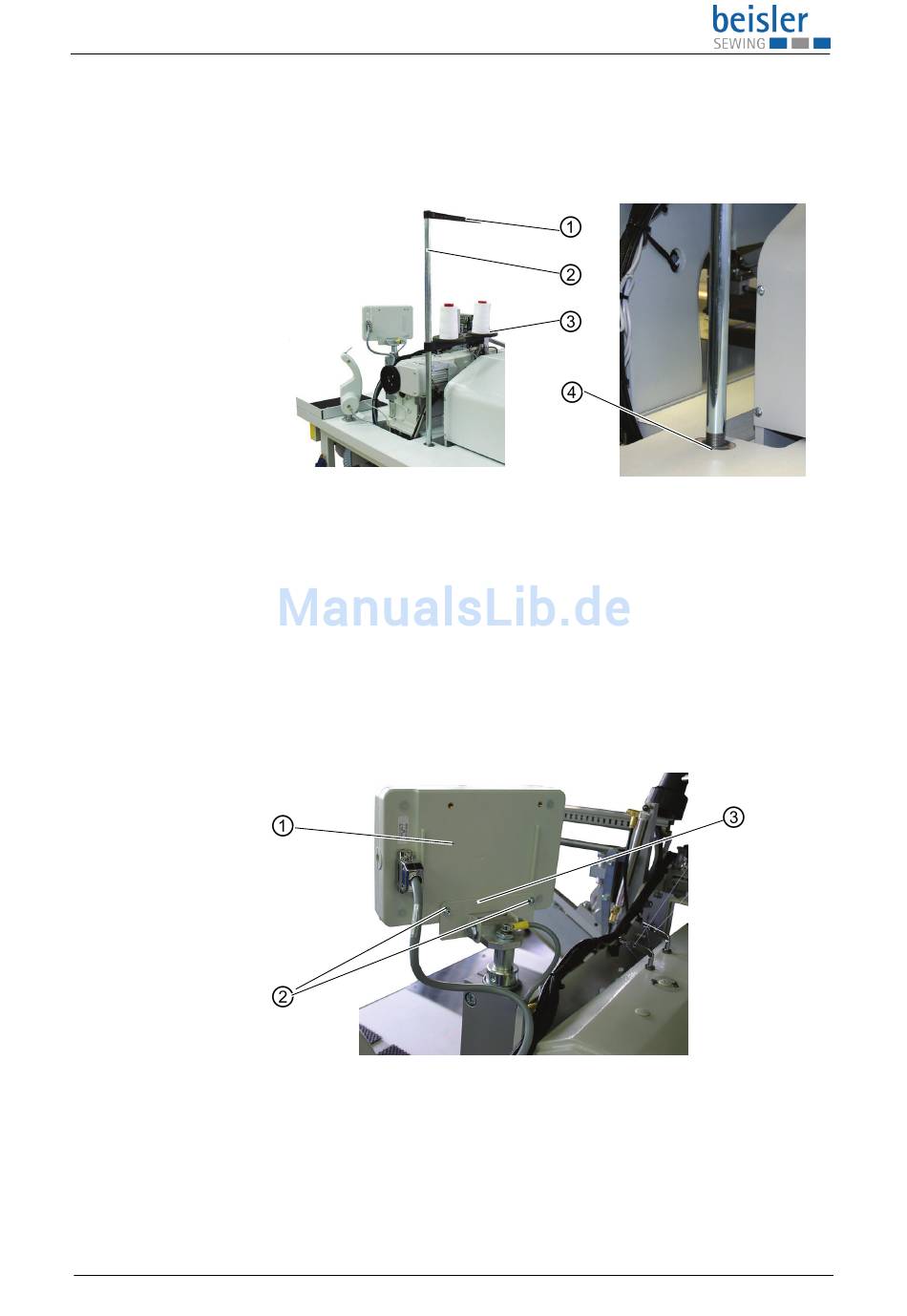

Abb. 48: Garnständer befestigen
1. Garnständer (2) in die Bohrung (4) der Tischplatte einsetzen und mit
2. Garnteller (3) und Abwickelarm (1), wie aus der Abbildung ersichtlich,
6.3.2 Bedienfeld anbringen
Abb. 49: Bedienfeld anbringen
1. Bedienfeld (1) mit Schrauben (2) am Halter (3) befestigen.
Betriebsanleitung 100-69 Version 00.0 - 05/2013
(1) - Abwickelarm
(2) - Garnständer
Mutter unterhalb der Tischplatte befestigen.
montieren und ausrichten.
(1) - Bedienfeld
(2) - Schraube
(3) - Garnteller
(4) - Bohrung
(3) - Halter
