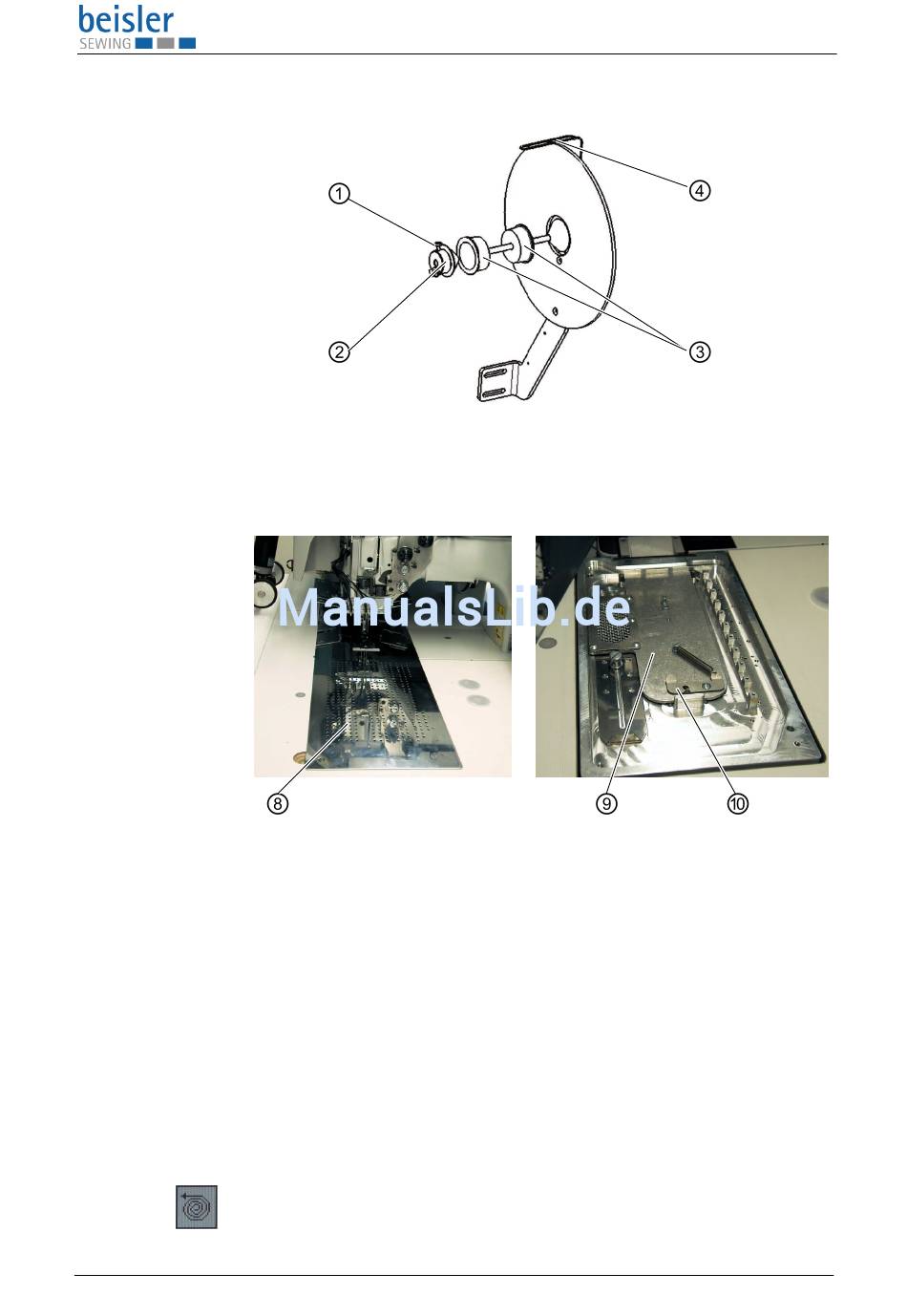

Abb. 31: Bandzuführung im Detail (ohne Bandrolle dargestellt)
Abb. 32: Einstellung
1. Schraube (1) lösen und den Stellring (2) von der Achse abziehen.
2. Leere Bandrolle inklusive Adapter (3) entfernen.
3. Adapter (3) in die neue Bandrolle rechts und links einsetzen.
4. Die volle Bandrolle muss sich beim Abwickeln drehen.
5. Stellring (2) wieder auf die Achse schieben und Schraube (1) festziehen.
6. Verstärkungsstreifen nacheinander durch die Führung (7) und (5) füh-
7. Stoffgleitblech (8) zur Seite weg schwenken.
8. Schieber (10) nach hinten drücken und Abdeckung (9) abheben.
9. Verstärkungsstreifen nach Skizze in die Vorschubeinrichtung einlegen.
10.Stoffgleitblech (8) wieder zurückschwenken.
11.Icon antippen.
44
(1) - Schraube
(2) - Stellring
(8) - Stoffgleitblech
(9) - Abdeckung
ren.
(3) - Adapter (innenliegend)
(4) - Drahtbügel
(10) - Schieber
Betriebsanleitung 100-69 Version 00.0 - 05/2013
