Bedienung
Funktion und Bedienung
Vor dem nächsten Nähvorgang fördert die Transportrolle der Vorschu-
beinrichtung den Verstärkungsstreifen ein Stück vor.
Beim Nähen des Tascheneingriffs wird der Verstärkungsstreifen erfasst
und entsprechend der eingestellten Nählänge eingenäht.
Der Bandüberstand am Nahtanfang und am Nahtende kann im Menü-
punkt "Nahtparameter" mit den Parameter 21 und 22 eingestellt werden
(siehe Programmieranleitung).
5.11.2 Endlosreißverschluss-Vorrichtung

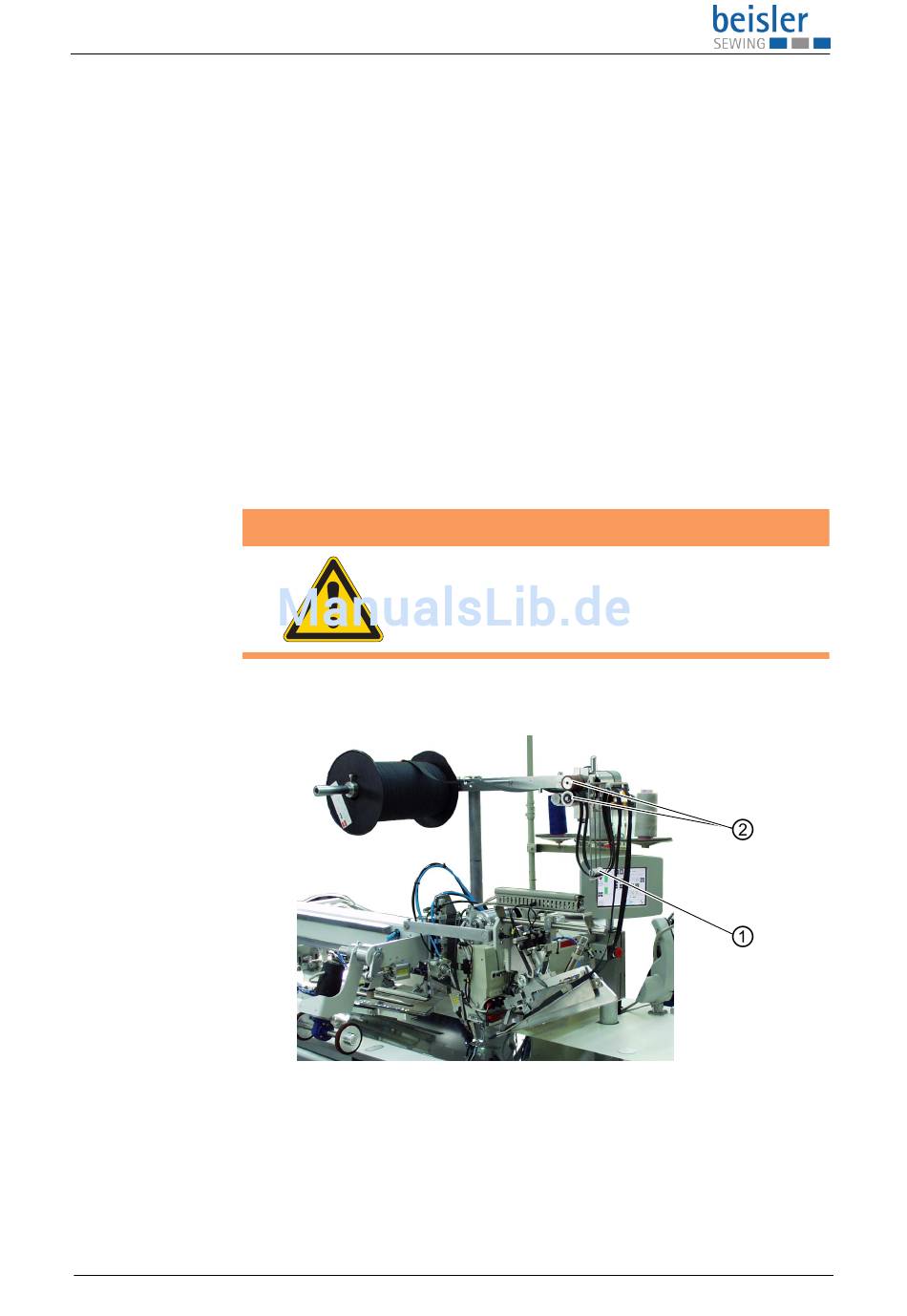

Abb. 33: Endlosreißverschluss-Vorrichtung
Funktion
Werden beim Nähvorgang die Reißverschlussteile durch die Transport-
klammern mitgezogen, so wird durch den kürzer werdenden Reißver-
schluss die Transportstange (1) nach oben gezogen.
Betriebsanleitung 100-69 Version 00.0 - 05/2013
Der Verstärkungsstreifen wird abgeschnitten und in die Anfangsposition
geschoben.
WARNUNG
Verletzungsgefahr!
Beim Einschwenk- und Schneidprozess nicht in
den Bereich beweglicher Teile fassen!
(1) - Transportstange
(2) - Antriebsrolle
45
