Bedienung
Abgestapelte Nähteile entnehmen
1. Fußtaster (6) betätigen und betätigt halten.
Der Stapelgutträger (4) wird abgesenkt.
2. Abgestapelte Nähteile entnehmen.

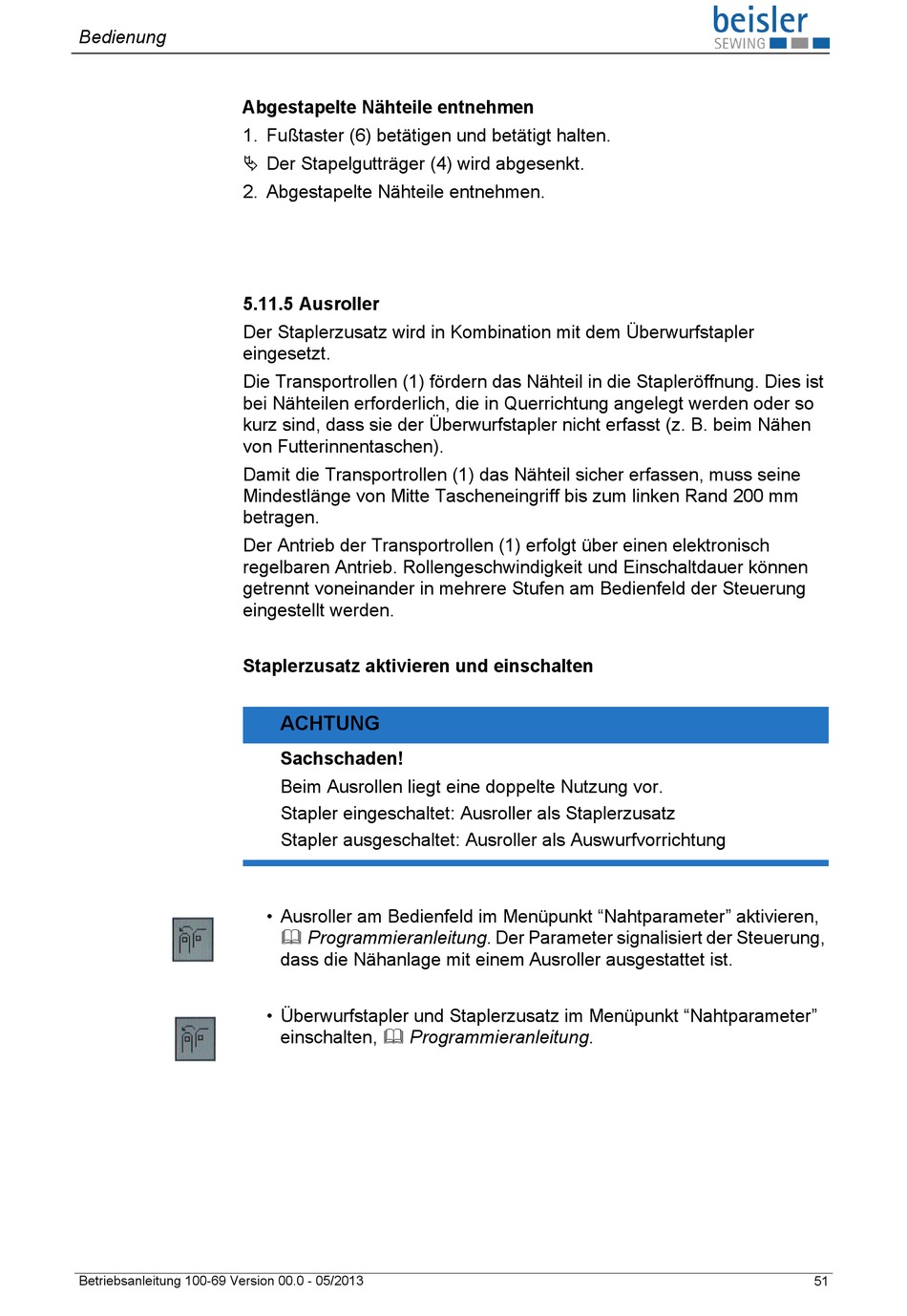

5.11.5 Ausroller
Der Staplerzusatz wird in Kombination mit dem Überwurfstapler
eingesetzt.
Die Transportrollen (1) fördern das Nähteil in die Stapleröffnung. Dies ist
bei Nähteilen erforderlich, die in Querrichtung angelegt werden oder so
kurz sind, dass sie der Überwurfstapler nicht erfasst (z. B. beim Nähen
von Futterinnentaschen).
Damit die Transportrollen (1) das Nähteil sicher erfassen, muss seine
Mindestlänge von Mitte Tascheneingriff bis zum linken Rand 200 mm
betragen.
Der Antrieb der Transportrollen (1) erfolgt über einen elektronisch
regelbaren Antrieb. Rollengeschwindigkeit und Einschaltdauer können
getrennt voneinander in mehrere Stufen am Bedienfeld der Steuerung
eingestellt werden.
Staplerzusatz aktivieren und einschalten
Betriebsanleitung 100-69 Version 00.0 - 05/2013
ACHTUNG
Sachschaden!
Beim Ausrollen liegt eine doppelte Nutzung vor.
Stapler eingeschaltet: Ausroller als Staplerzusatz
Stapler ausgeschaltet: Ausroller als Auswurfvorrichtung
• Ausroller am Bedienfeld im Menüpunkt "Nahtparameter" aktivieren,
Programmieranleitung. Der Parameter signalisiert der Steuerung,
dass die Nähanlage mit einem Ausroller ausgestattet ist.
• Überwurfstapler und Staplerzusatz im Menüpunkt "Nahtparameter"
einschalten, Programmieranleitung.
51
